Юрка написал : Сергей, спасибо!

Пример 352. Купил для себя (в деревню). УЗО типа Asi, ретро-кабель и коробки Bironi, изоляторы РШ-4, щит Kaedra, розетки Glossa (дуб).

Схему щита прилагаю. Она простейшая. Исходил из следующего:

• При работающем генераторе должна быть индикация появления напряжения в сети (чтобы вовремя отключить генератор).
• Предусмотрел возможность отключения индикатора, так как он нужен не всегда, а только при пропадании напряжения в сети. Для этого используется автомат 2А (можно 6А, так как он в разы дешевле). В целях экономии места (1 модуль) автомат 2А можно заменить на кнопку (она уже встроена в корпус индикатора), при нажатии которой индикатор будет светиться (если есть напряжение сети). -.

Здравствуйте, Юра!

Если помните Вы мне собирали ВРУ-РВР несколько лет назад. Извините за наглость, но дал бы совет. Я тоже столкнулся с тем что электричество включили а ген молотит. А так как у меня щит на улице то и не видно лампу. :-)

Я вышел из положения элементарно. Поставил промежуточное реле и пъезо сирену на 220 вольт. Катушка реле включена на питание до реверсивного рубильника на линию с генератора. А питание сирены через NO контакт реле идёт с MAIN.

И всё. Пока есть питание - сирена молчит. Выключилось сирена молчит. Запускаем генератор, реле срабатывает, но продолжает молчать. Как только MAIN дали, сразу начинает орать сирена. Вырубили генератор - реле разомкнулось и сирена замолкла.

17 июля Шнейдер Электрик меняет отпускные цены. Письмо прилагаю.

Мастерская электрика

Расширение выбора в серии Домовой. Информационное письмо и новый каталог прилагаю.

Мастерская электрика

Юрий, уже вернулись с отпуска?

ignat100, вернулся, но неожиданно отправили в следующий отпуск. Сейчас у меня семь ударных дней, а в понедельник снова уеду на две недели.

Мастерская электрика

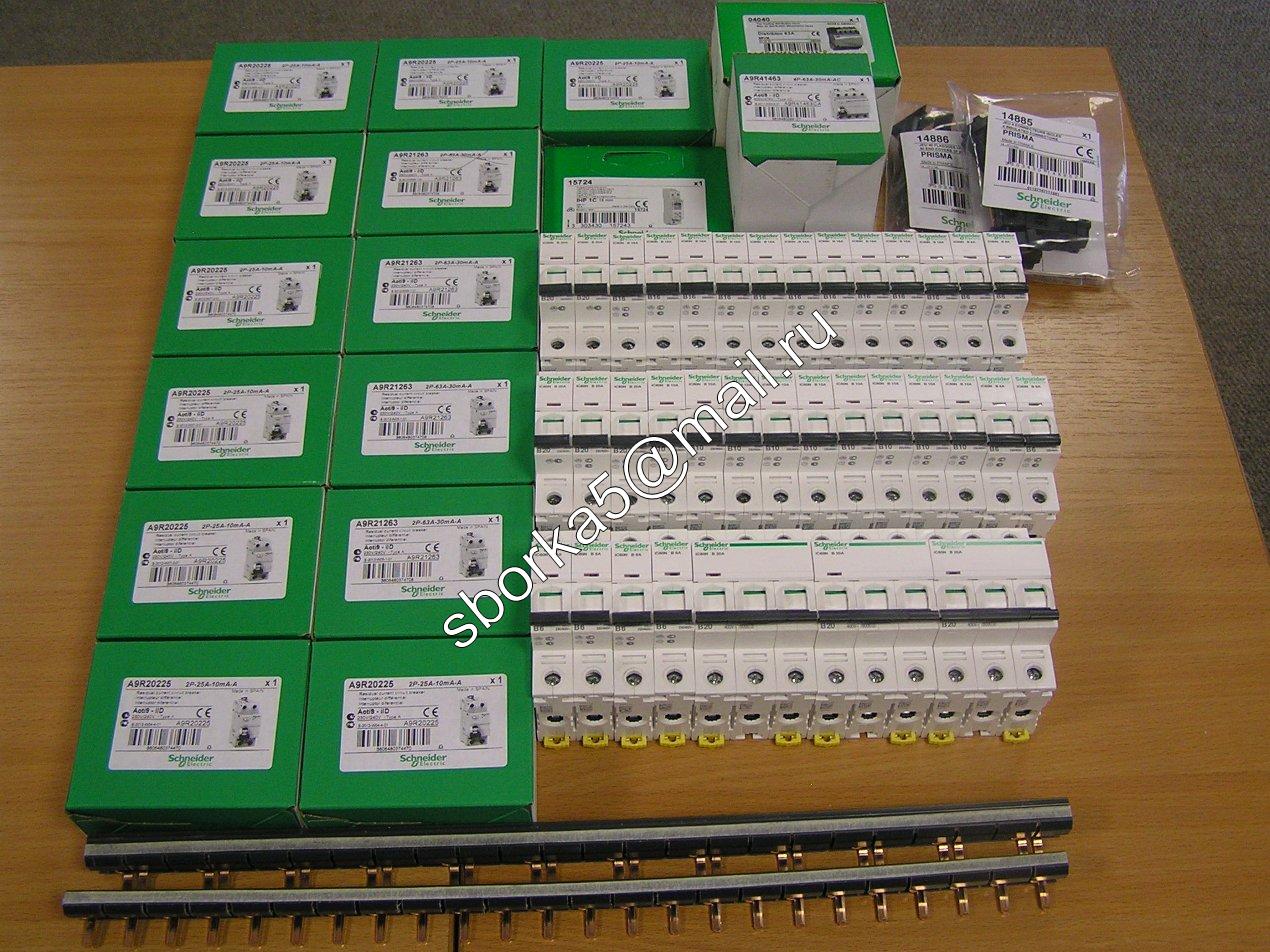

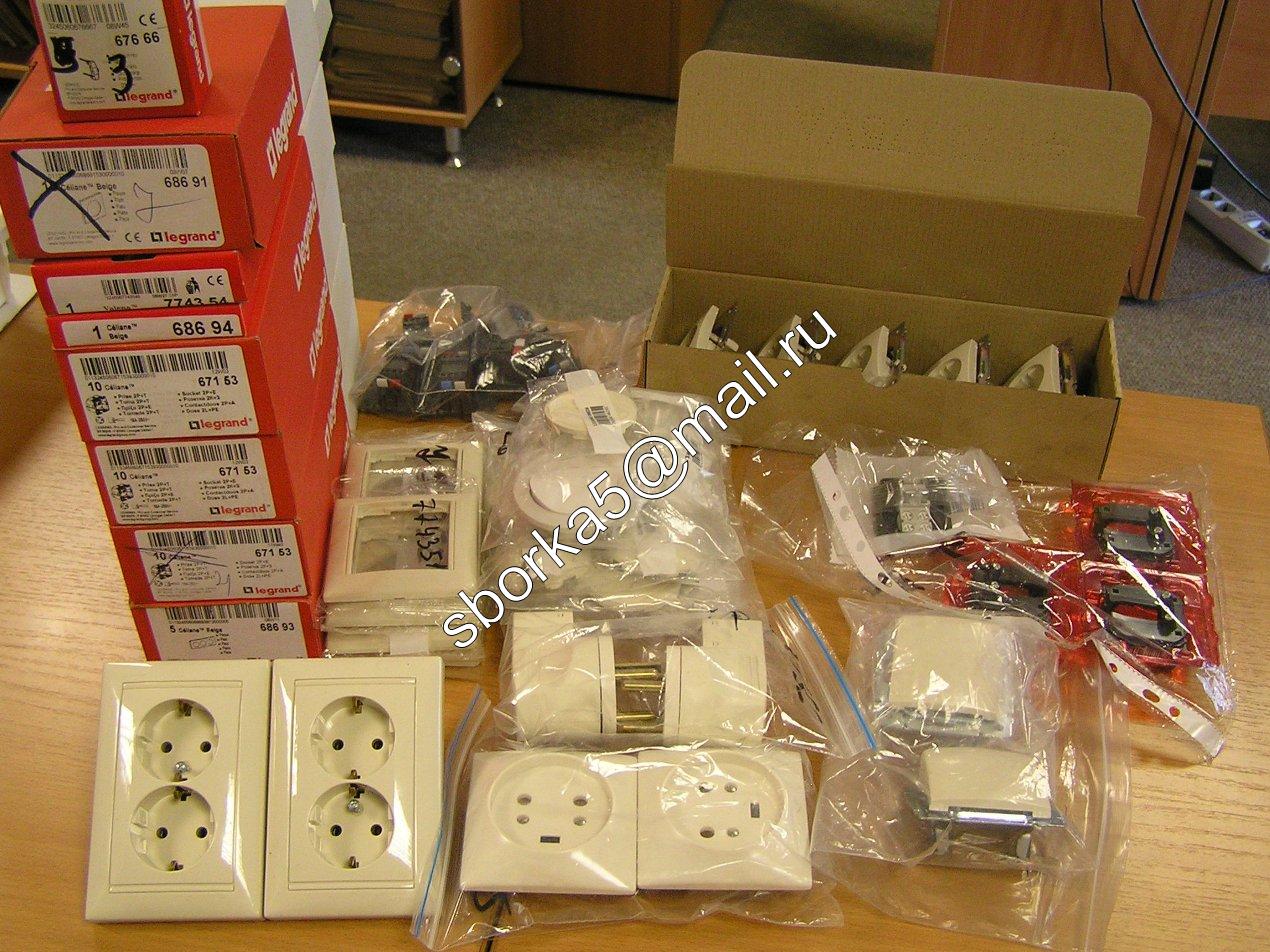

Пример 358. Заказ из Нижегородской области. Комплектующие для щита (щит в кадр не попал). Цена 53 100. Доставка: Деловые линии.

Мастерская электрика

Пример 359. Заказ из Петербурга. Тёплый пол Devi. Цена 4 060.

Мастерская электрика

Юрка, в сообщении №21 на фото леграндовские одномодульные двухконтактные это диффы или просто автоматы? И ещё в щитах АВР у вас по 4 сигнальных лапмочки. 2 из них это основной и резервный ввод, а остальные две?

Bor написал : ...или просто автоматы?

Да. Такие есть и у Шнейдера (см. пример ниже).

Bor написал : ...а остальные две?

Две лампы питаются через вспомогательные нормально-открытые контакты контакторов. Другие две лампы питаются через нормально-открытые контакты реле контроля напряжения (сначала этих ламп не было на схеме, но заказчик попросил добавить).

Мастерская электрика

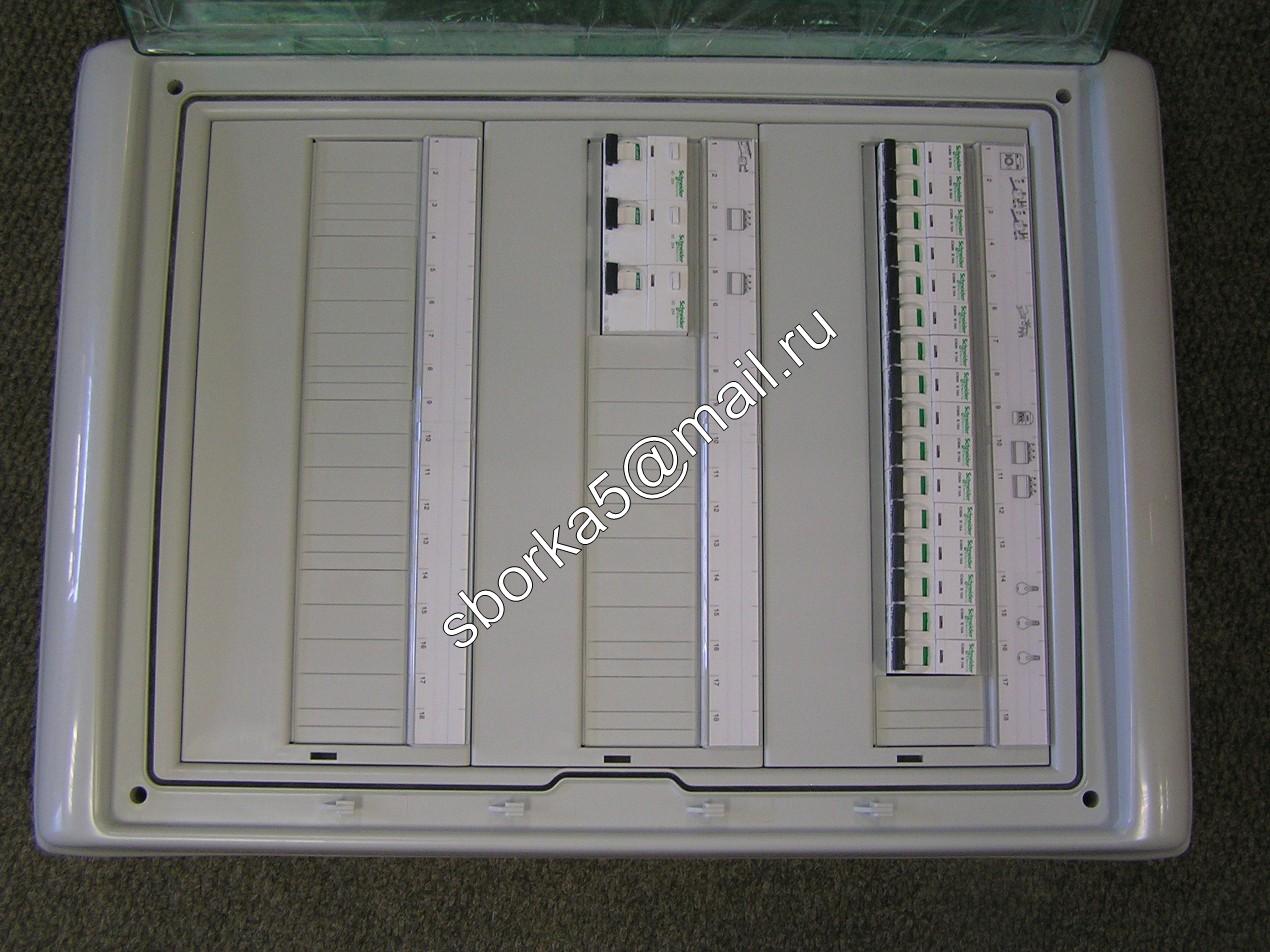

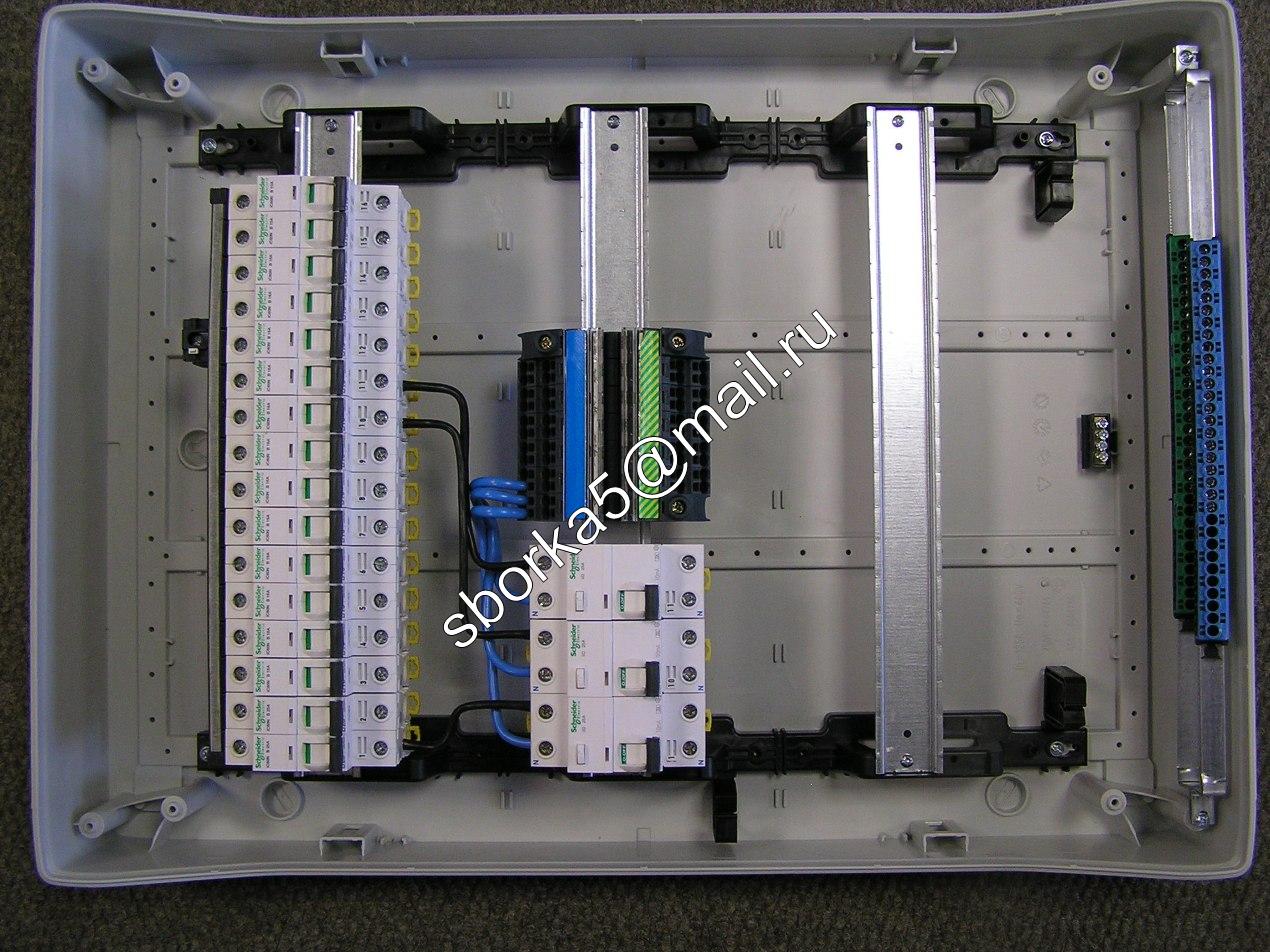

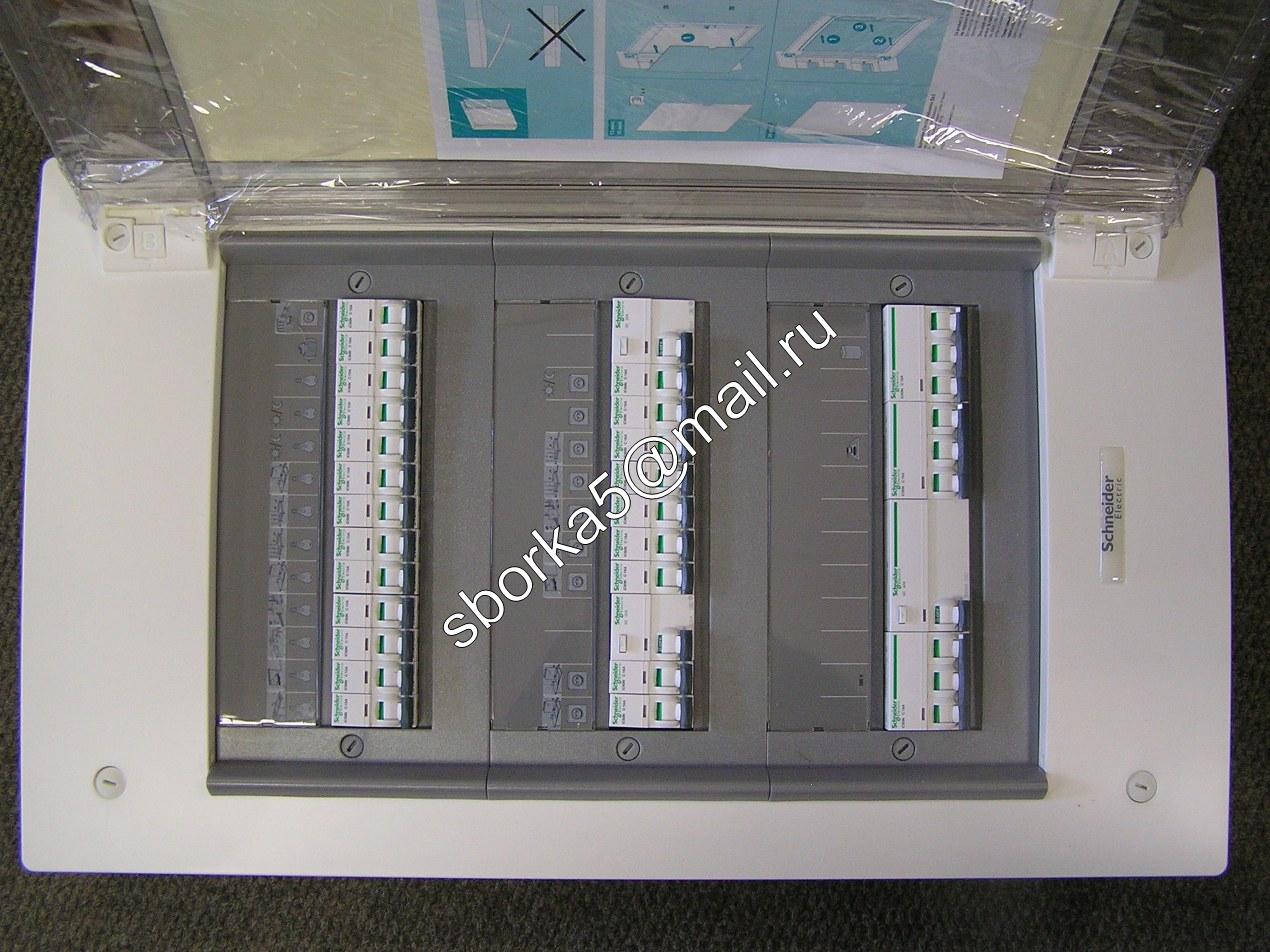

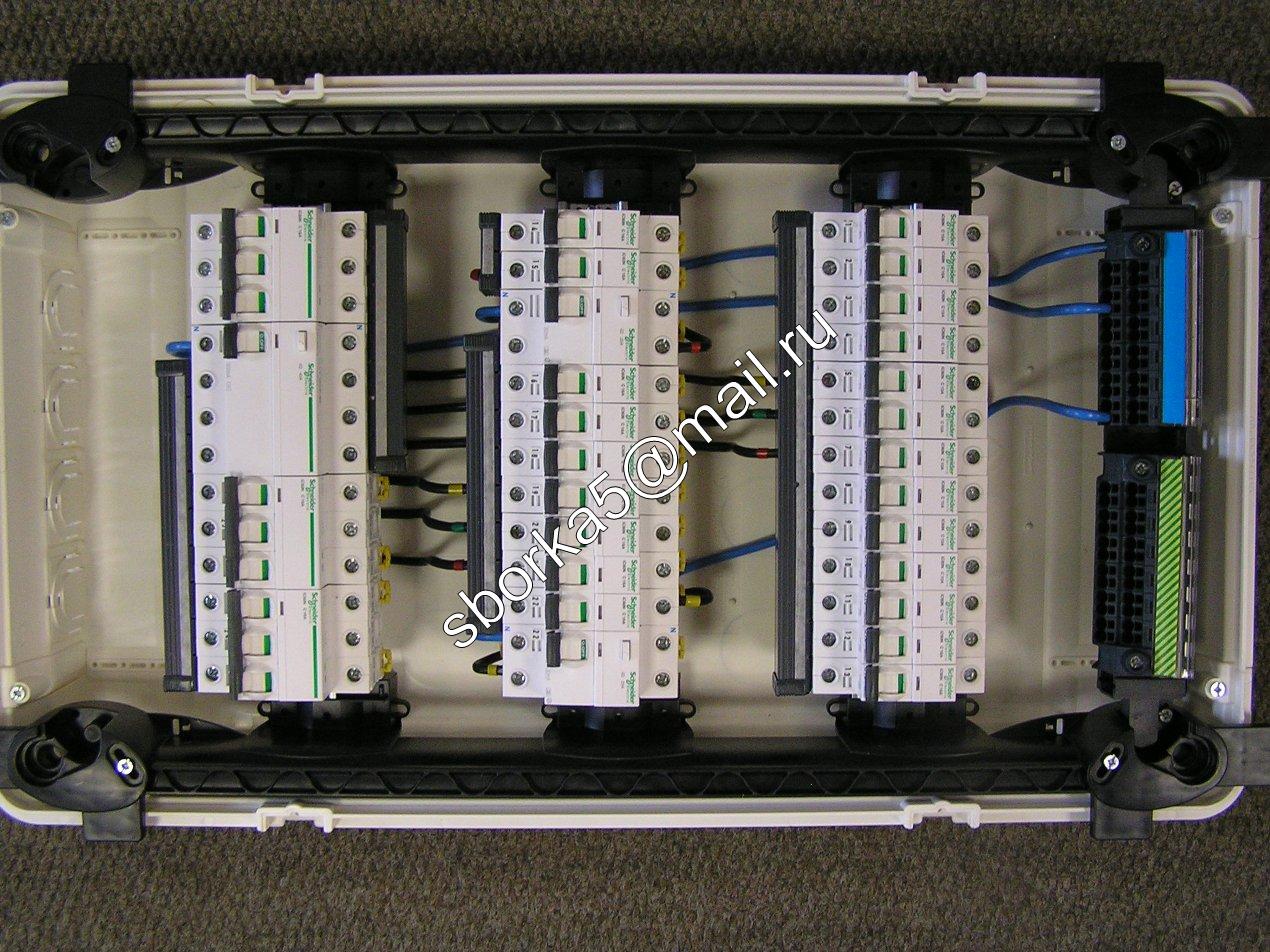

Пример 360. Заказ из Москвы. Щит Pragma, встраиваемый, 3*18=54 мод. Цена 52 350.

Мастерская электрика

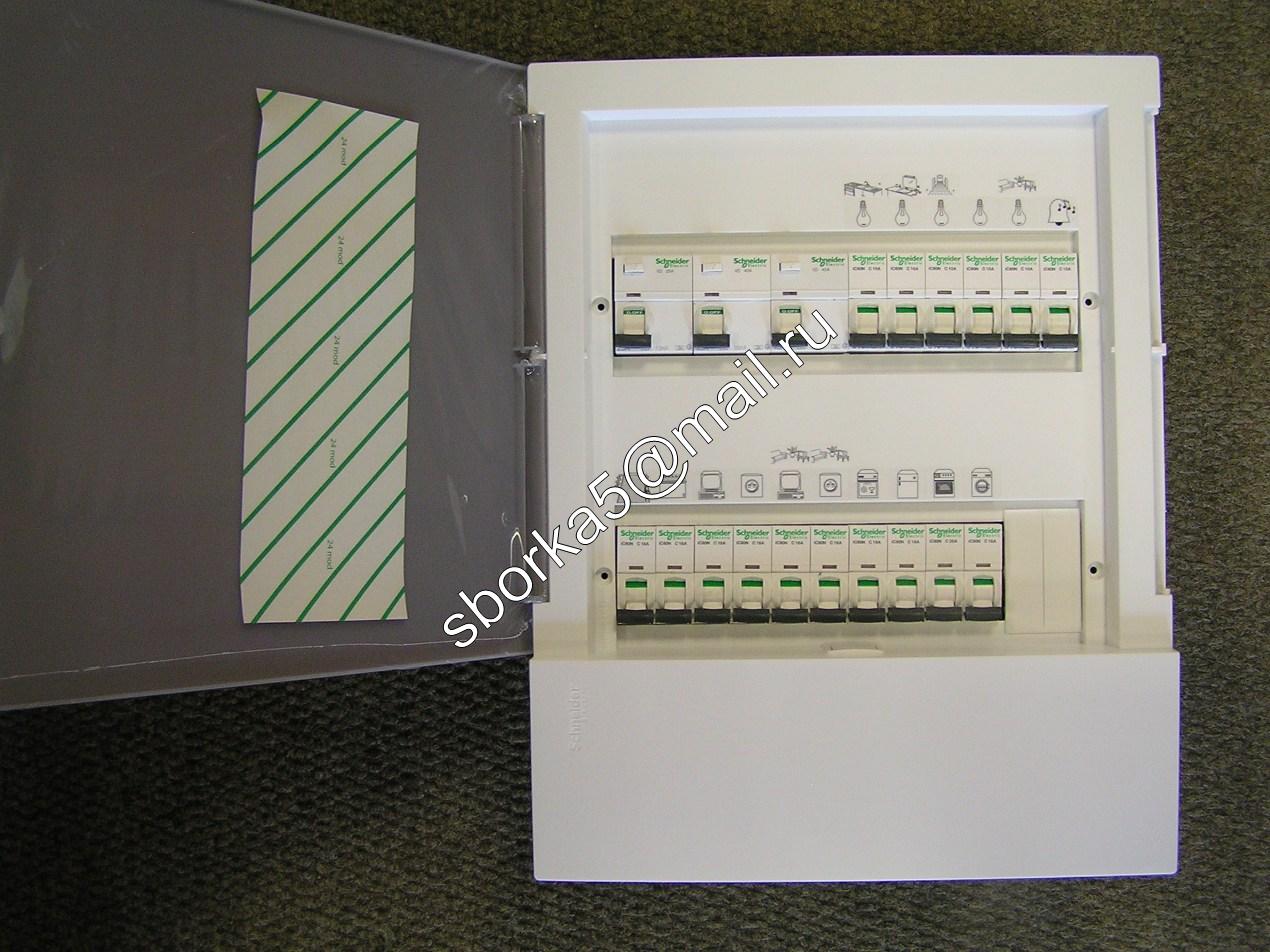

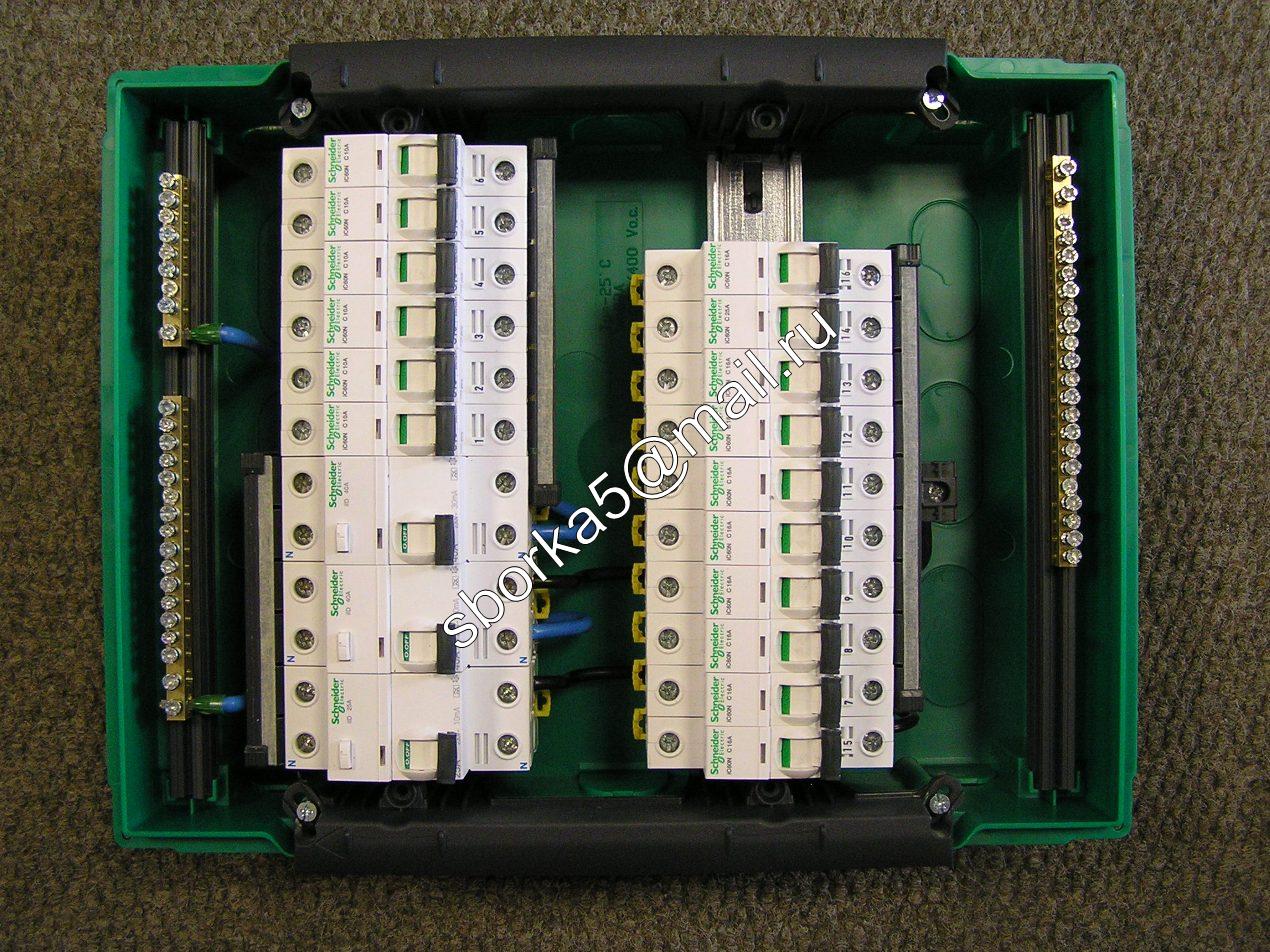

Пример 361. Заказ из Москвы. Щит Pragma, встраиваемый, 2*18=36 мод. Цена 26 170.

Мастерская электрика

Купил себе пару новых съёмников изоляции производства Weidmuller: Stripax (каталожный номер 9005000000) и Stripax 16 (каталожный номер 9005610000). Уже использовал при сборке щитов. Впечатления весьма и весьма недурственные.

Есть один непонятный момент: в каталоге указано, что Stripax для проводов 0,08-6 мм.кв., а на самом инструменте указано 0,08-10 мм.кв. Но к проблемам этот не приведёт, так как я буду его использовать лишь до 4 мм.кв. (если сечение больше, то есть Stripax 16).

Мастерская электрика

С 21 июля по 3 августа буду отсутствовать. До отъезда надеюсь ещё кое-что собрать.

Мастерская электрика

Юрка написал : С 21 июля по 3 августа уеду в отпуск (последний в этом году). До отъезда надеюсь ещё кое-что собрать.

Ещё раз Здравствуйте.!

Юра! Насколько возможен заказ такого

Мне по тому проекту который я делаю для себя, это как раз то что нужно. Чтобы при отсоединении CT коротились их выходы. Может есть что подобноее у Шнейдера.....

Вадим, добрый день. Я могу продать то, что продаёт ЭТМ. Wago они продают (штуками или упаковками - это второй вопрос). У Шнейдера есть система клемм. Возможно, там есть аналог. Но помочь с выбором сейчас не могу, так как скоро поезд.

Мастерская электрика

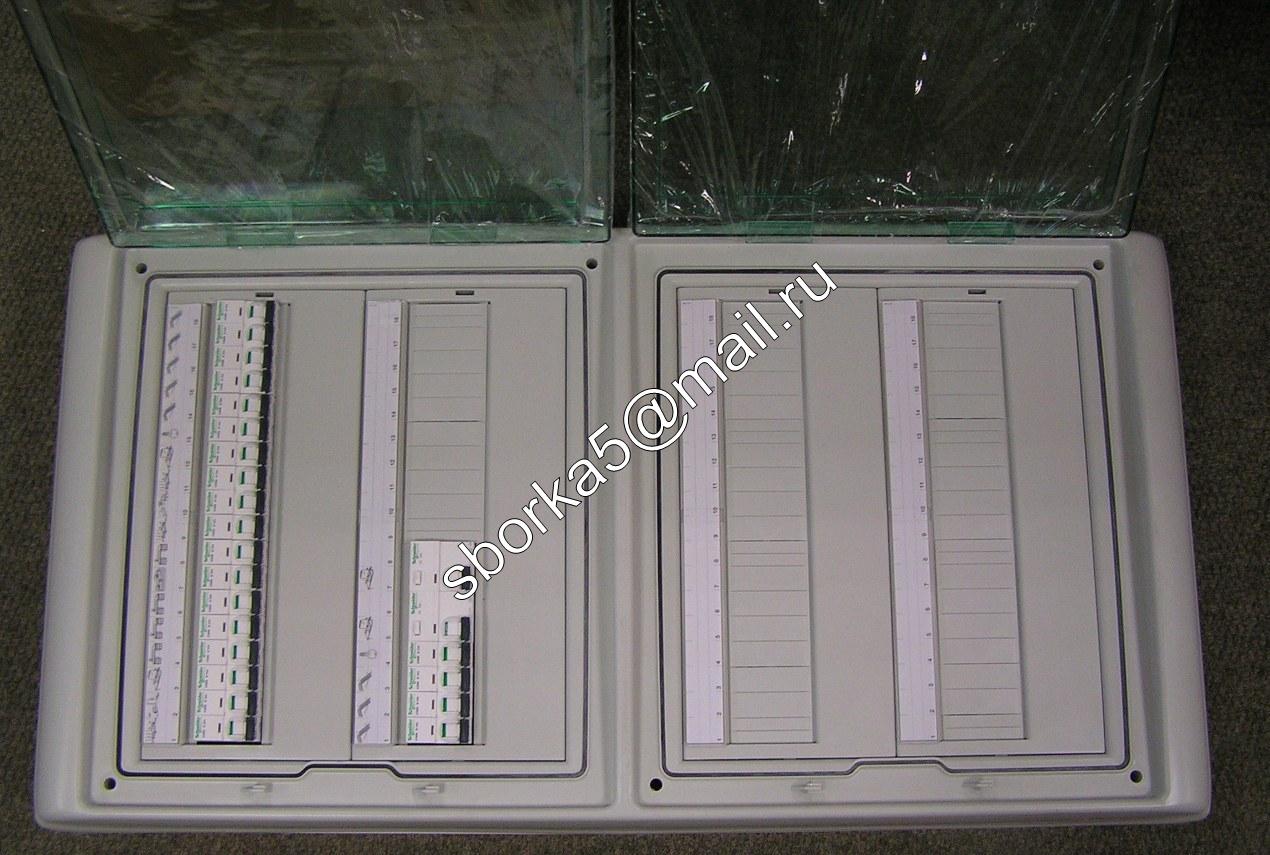

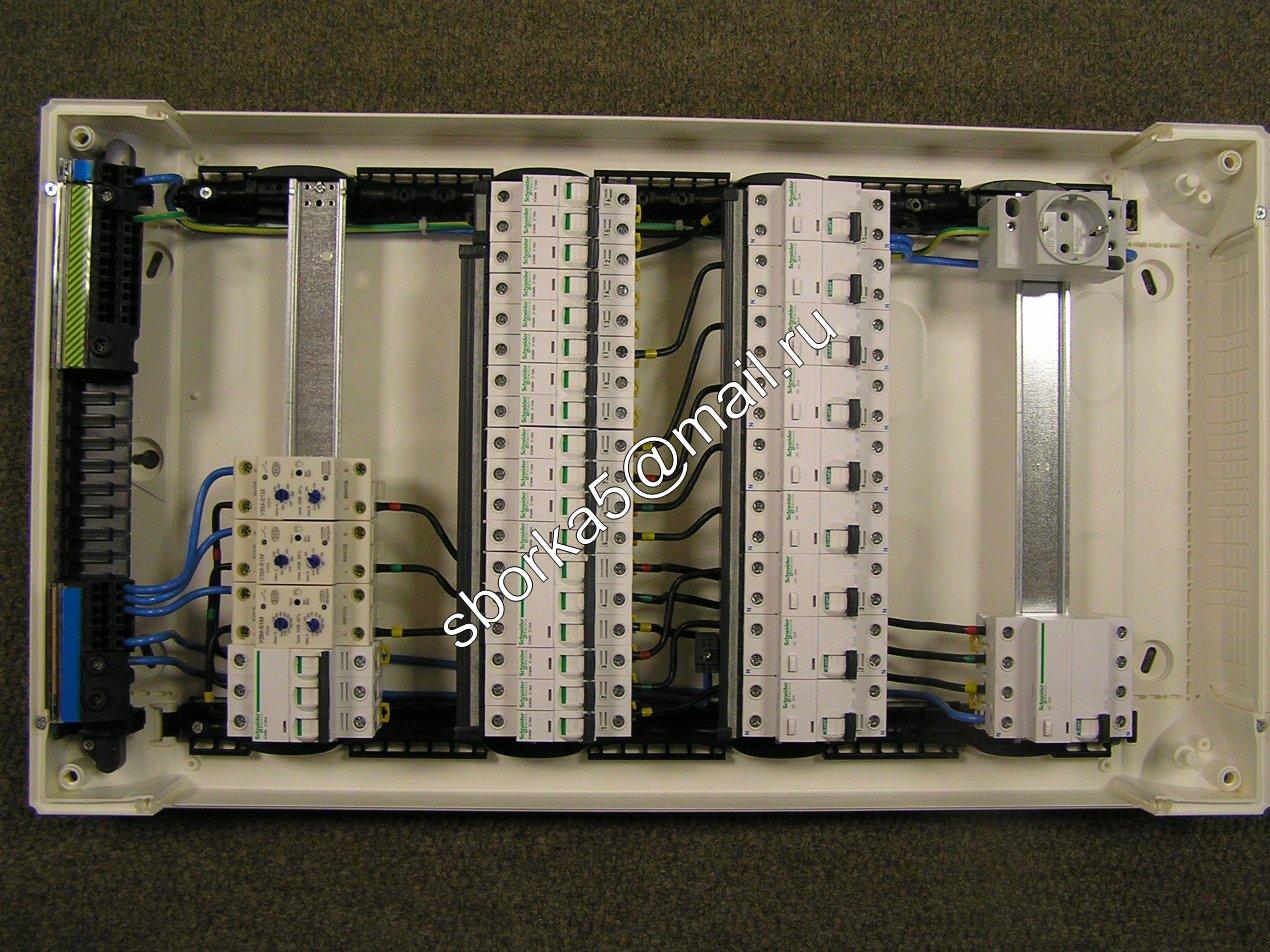

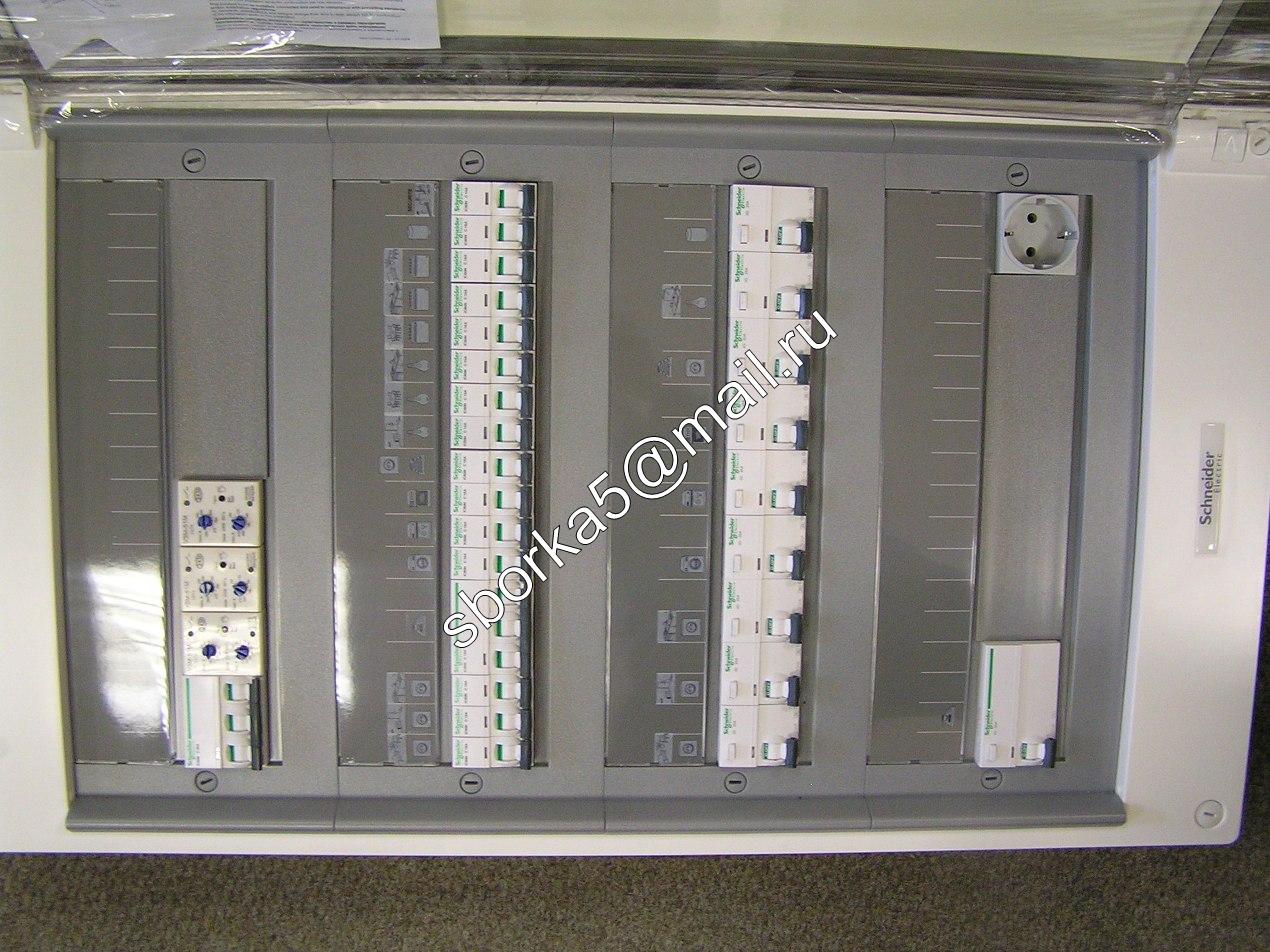

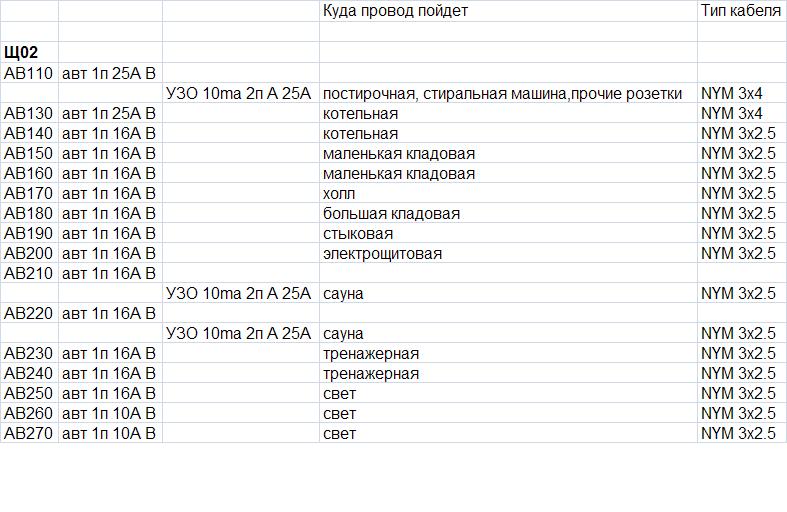

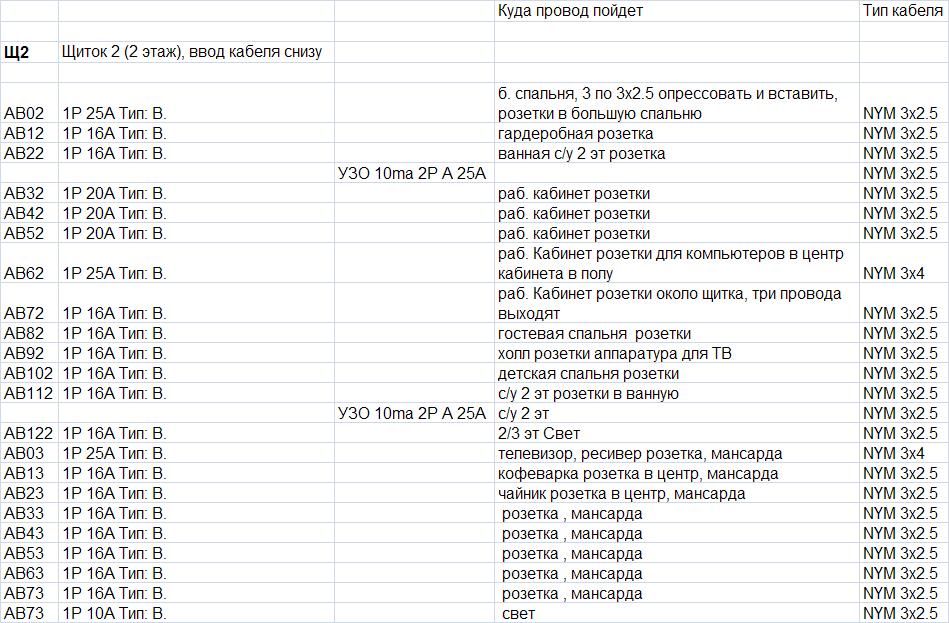

Пример 362. Заказ из Тюменской области. Щит Pragma (встраиваемый, 4*18=72 мод). Цена 47 760.

Мастерская электрика

Я вернулся. Отпуска в этом году закончились. Сейчас разгребаю накопившиеся за отпуск новые заявки, делаю сметы.

Мастерская электрика

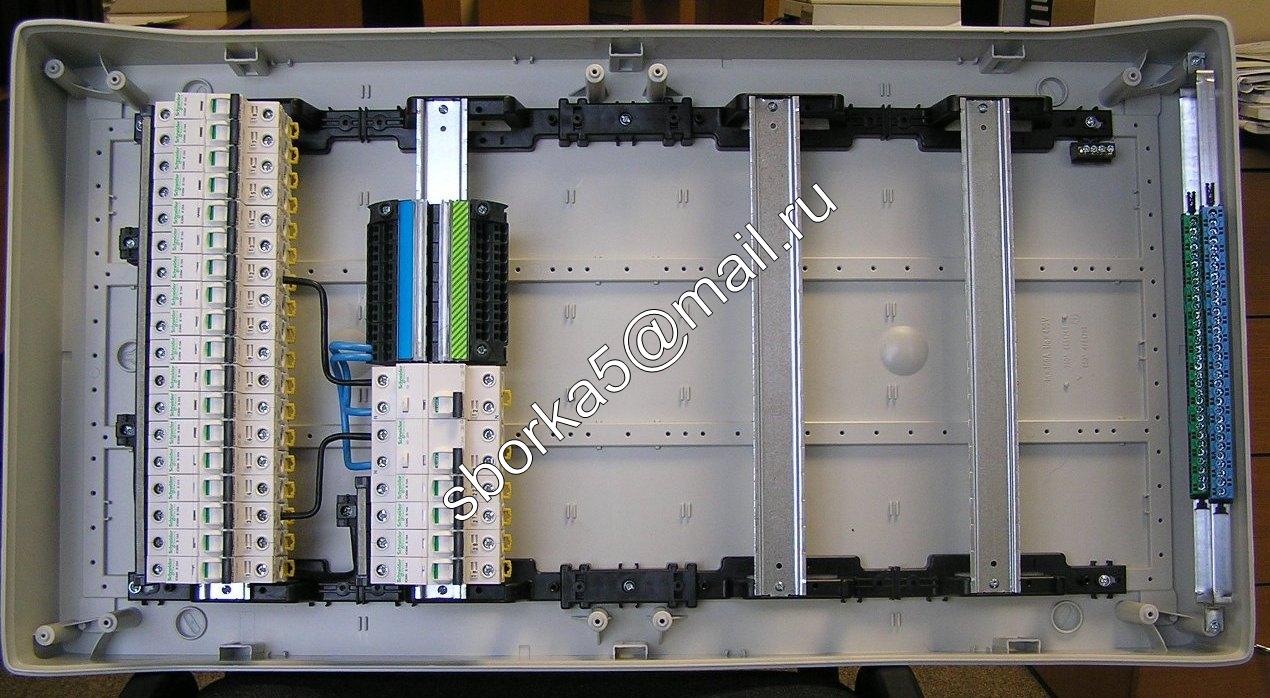

Пример 363. Заказ из Петербурга. Щит Pragma (навесной, 4*18=72 мод) и инструмент КВТ. Цена 48 070.

Мастерская электрика

Сумеречный выключатель IC100 с фотоэлементом для настенного монтажа. Порог освещённости регулируется от 2 до 100 люкс.

Мастерская электрика

Контактор iCT с реле времени iATEt. Соединены механически и электрически при помощи жёлтых пружинных зажимов.

Мастерская электрика

Пример 364. Заказ из Петербурга. Инструмент WS-04A (производство КВТ). Цена 886.

Мастерская электрика

Пример 365. Заказ из Петербурга. Щит Spacial 3D (600*600*200, IP66). Цена 87 220. На входе предохранители, а не автомат как обычно. Есть АВР. PEN разделяется на PE и N. Автор схемы Фёдор.

Мастерская электрика

Юрий, что за клеммы в щите 365 стоят на импульсных реле?

AP написал : ...на импульсных реле?

Рядом с импульсными реле стоят новые клеммы Шнейдера. Серия TR, которая пришла на смену серии AB1 (об этом я писал в сообщении 677).

Мастерская электрика

День добрый! Заказывал щит у Вас (350 заказ). Вот хотелось бы спросить у Вас как у знатока продукции шнайдер... Есть ли у них розетки бытовые с пружинными зажимами? Какая серия? И есть ли 5-ти постовые рамки? Спасибо!

Если Юрка позволит, отвечу на вопрос как один из многих вариантов, линейка установочных изделий Sedna от Schneider Electric на фото ответ про пятипостовые рамки

Юрка написал : Пример 210. Петербург. Комплектующие АББ (индикаторы, клеммы, полюс рубильника). Цена 6 520.
Что касается этих симпатичных клемм (на фотке они справа), то использовать их в квартирных щитах нужно с осторожностью, так как есть требование ГОСТ Р 51628-2000: Дело в том, что PE в этих клеммах электрически связана с din-рейкой, что означает нарушение ГОСТа, если щит имеет второй класс изоляции (большинство домашних щитов таковы).

Подскажите, пожалуйста, но ведь если при использовании таких клемм все DIN-рейки будут подключены к проводнику PE, то щит будет класса I, нарушение ГОСТ отсутствует и, как следствие, использовать такие клеммы можно?

yakim1999 написал : Вот хотелось бы спросить у Вас как у знатока продукции шнайдер...

Я по электроустановочным изделиям не спец. Просто иногда продаю их. Спец я в большей степени по щитам.

yakim1999 написал : И есть ли 5-ти постовые рамки?

Присоединяюсь к предыдущему ответу: Sedna.

yakim1999 написал : Есть ли у них розетки бытовые с пружинными зажимами? Какая серия?

Кажется в серии Odace есть розетки с безвинтовыми зажимами.

crazy_duck написал : Подскажите, пожалуйста, но ведь если при использовании таких клемм все DIN-рейки будут подключены к проводнику PE, то щит будет класса I, нарушение ГОСТ отсутствует и, как следствие, использовать такие клеммы можно?

Сомневаюсь по двум причинам.

1. На щите класса 2 есть соответствующая маркировка (если двойная изоляция, то есть знак "квадрат в квадрате"). И в каталоге указан класс изоляции. Заказчик (или другое лицо, проводящие работы со щитом) видит эту информацию в каталоге и на живом щите и обращается со щитом, как положено обращаться со щитом класса 2. А оказывается, что сборщик щита "нахимичил" и это уже не щит класса 2. Получается подстава и засада.
2. Я думаю, что для щита класса 1 существуют особые требования и особые испытания. К примеру, я слышал, что есть требование по максимальному сопротивлению между любыми двумя точками металлической конструкции такого щита. Поэтому сборщик щита, заземлив дин-рейки, не получит щит класса 1. Он просто испортит щит класса 2.

Поэтому я не за "творчество" в этом вопросе, а за строгое соблюдение норм. И, честно говоря, я и не вижу причин бороться за эти клеммы. В квартирных щитах такие клеммы - это как правило лишнее. В больших промышленных щитах - другое дело. Но там и корпуса как правило класса 1.

Мастерская электрика

Юрка написал : Присоединяюсь к предыдущему ответу: Sedna.

И даже Unica. :) Там тоже есть пятипостовые рамки.
