Собираю электрощиты (в Петербурге и Москве).

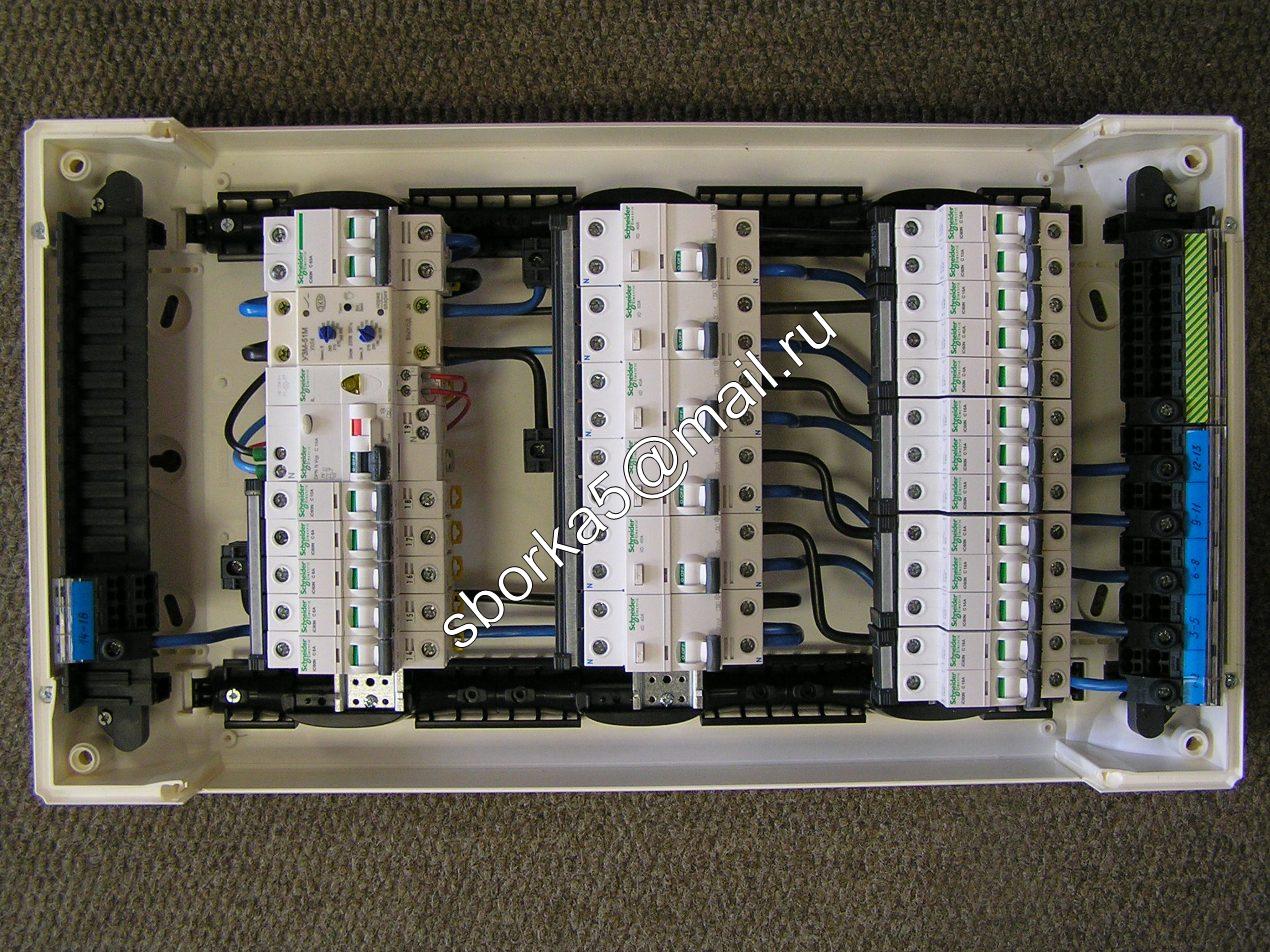

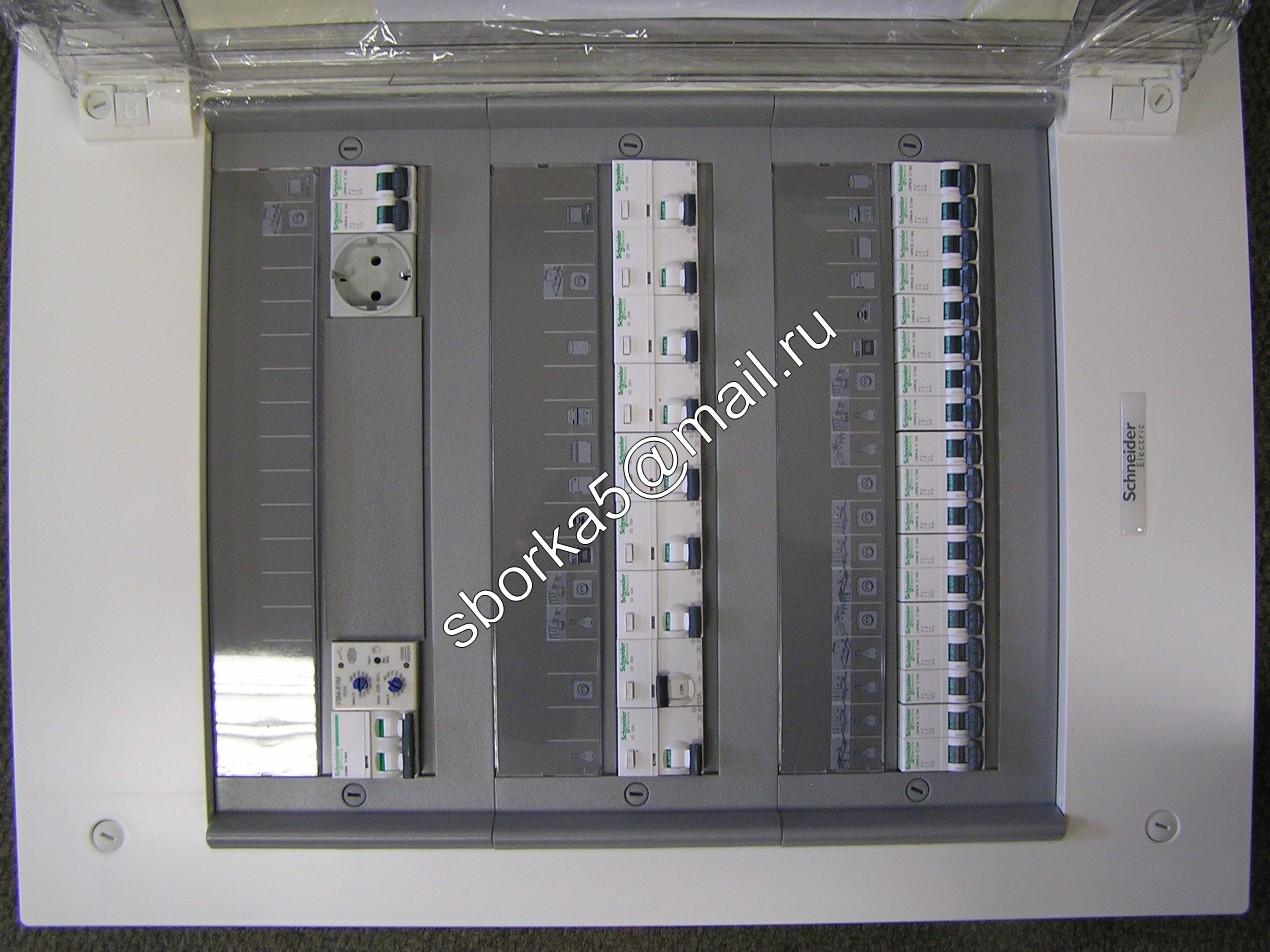

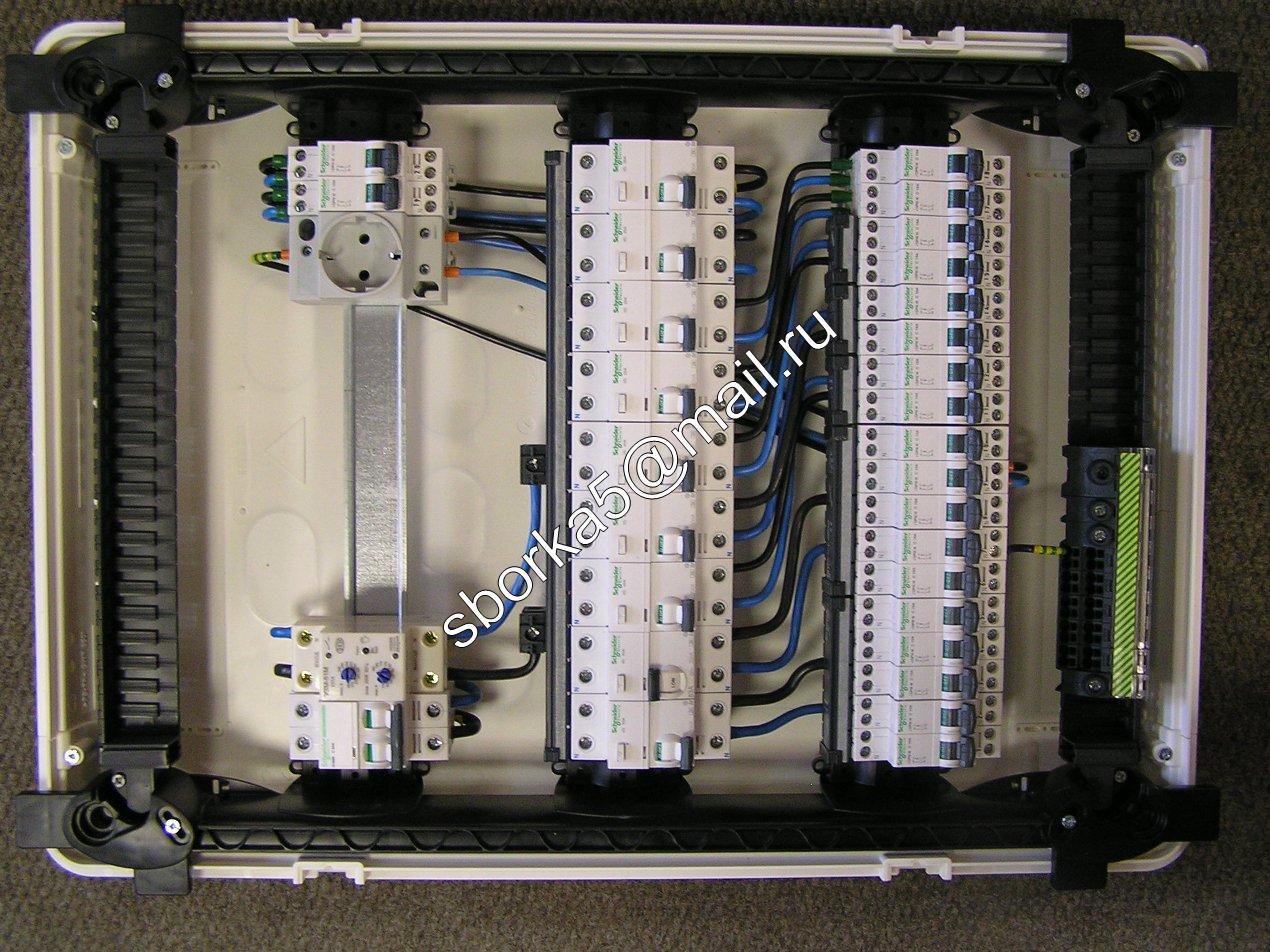

Пример 387. Заказ из Москвы. Щит U32 (3*24=72 мод., встраиваемый), масса 20 кг, цена 64 550. Пришлось заменить штатные пружинные шинки N и PE на другие, винтовые. Штатные не подходят категорически. Автор схемы Владимир.

Мастерская электрика

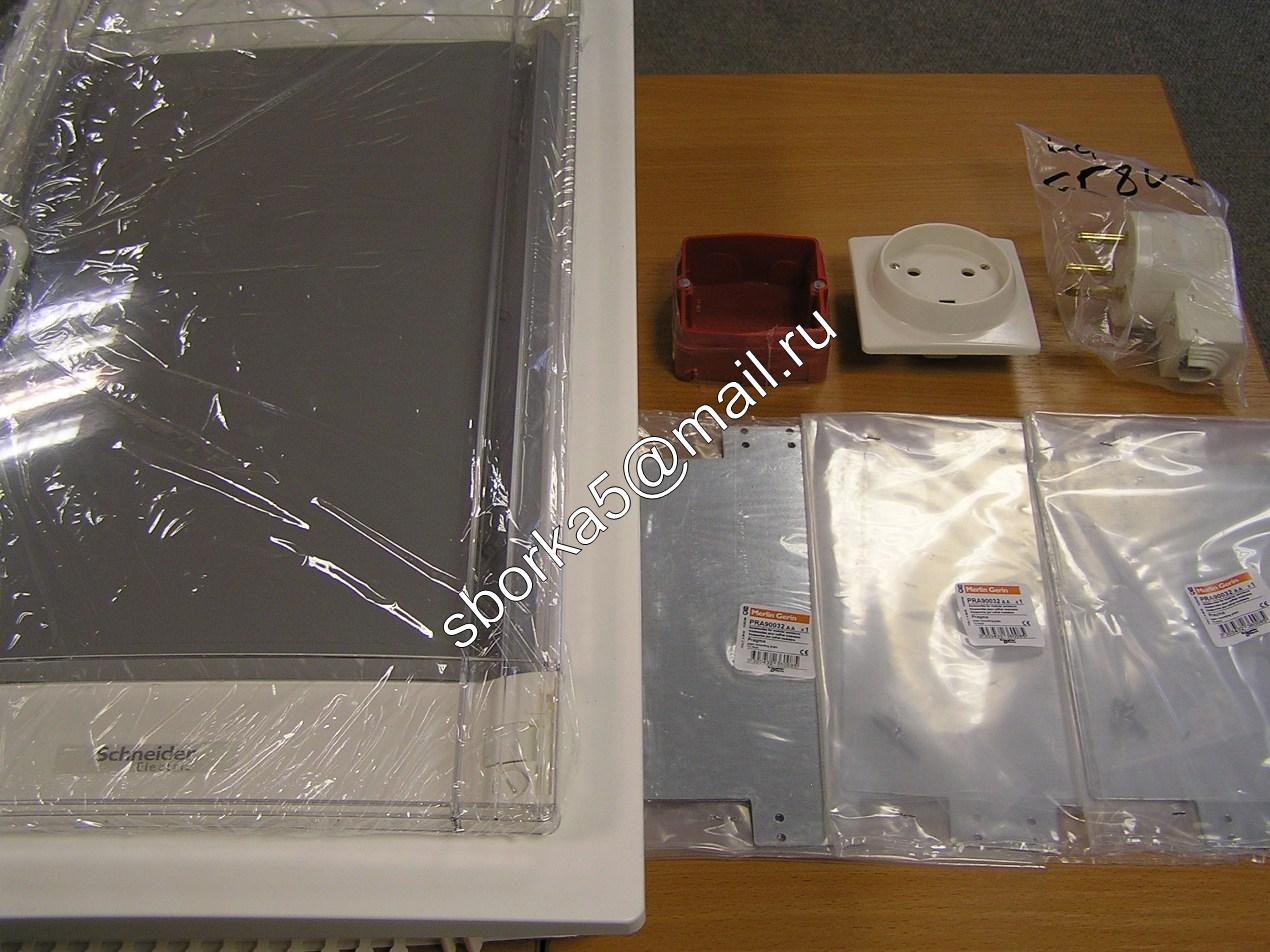

Пример 388. Город Губкин (Белгородская обл.). Комплектующие для щита. Цена 9 450.

Мастерская электрика

6 февраля Шнейдер повышает цены. Письмо прилагаю. Раньше они предупреждали за 2 недели, сейчас за 2 дня.

Мастерская электрика

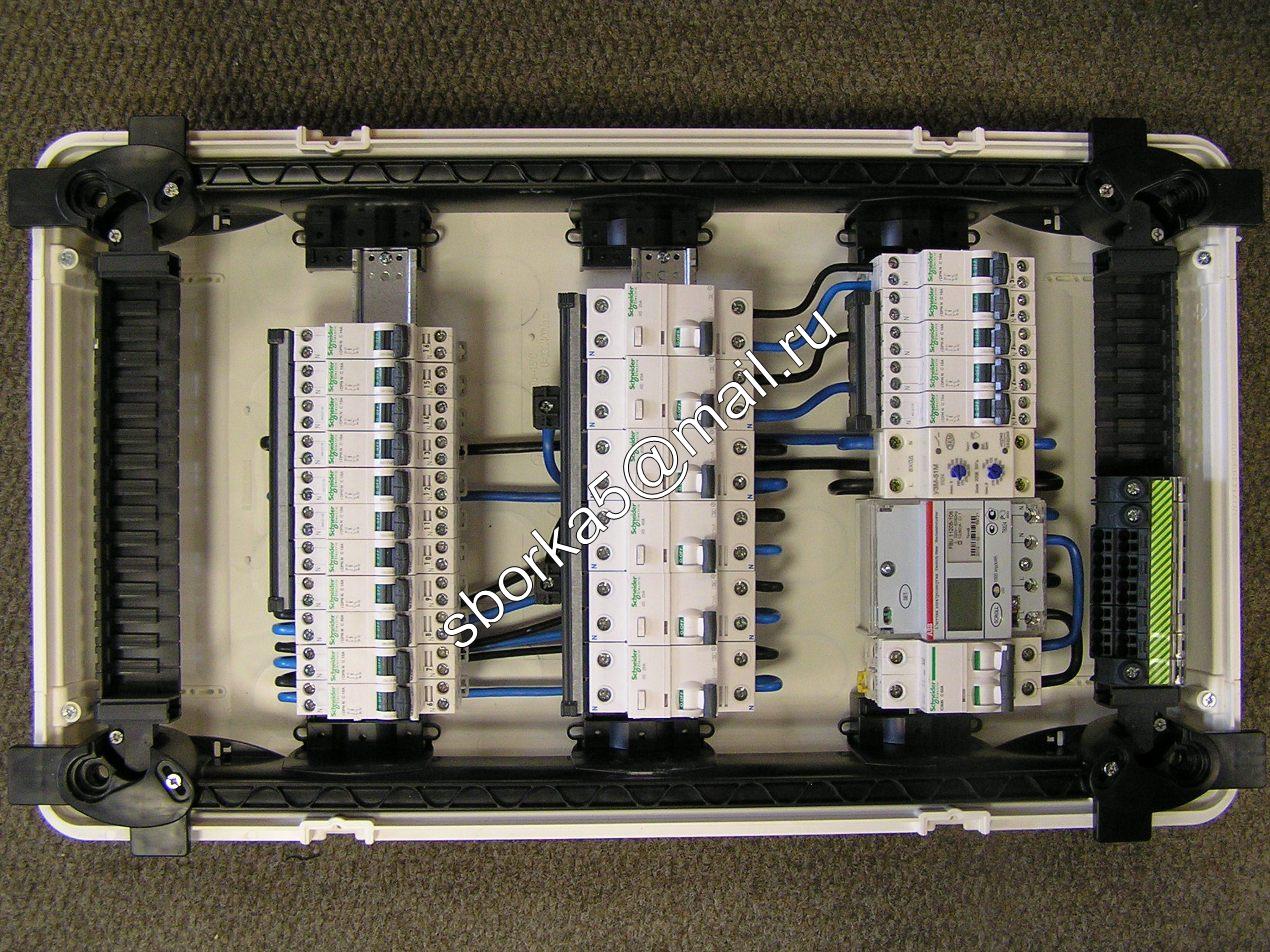

Юрка написал : Пример 4. Щит квартирный для Москвы. Корпус: Шнейдер, серия Pragma. Цена 21 700 руб.

А скажите, пожалуйста, пятый провод со вводного щита, который назван PE действительно подключен к нулевой шине, согласно вашей схеме или к шине заземления? И как связаны эти шины между собой?

Андрей19, щит собран по схеме. Вы видите на схеме связь между шинами N и PE? А почему спрашиваете о ней?

Мастерская электрика

Юрка написал : Андрей19, щит собран по схеме. Вы видите на схеме связь между шинами N и PE? А почему спрашиваете о ней?

Я хотел спросить:

1. Провод PE со вводного щита должен быть присоединен к нулевой шине или к заземляющей?
2. Правильно ли я понимаю, что шины PE и N соединены между собой проводником сечением не менее фазного в распределительном щите?

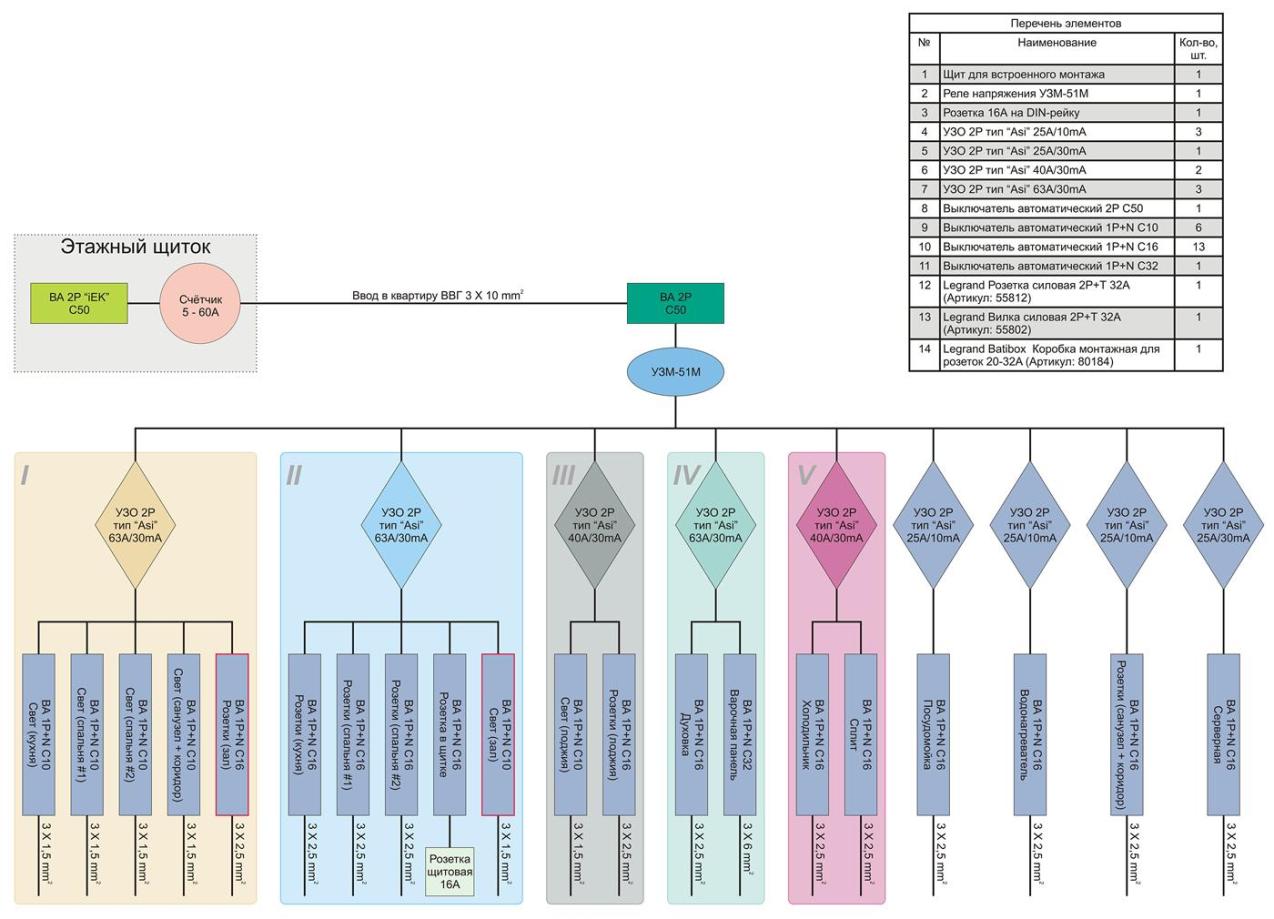

3. Посмотрите, пожалуйста, правильно ли я изменил, или я чего-то не понимаю?

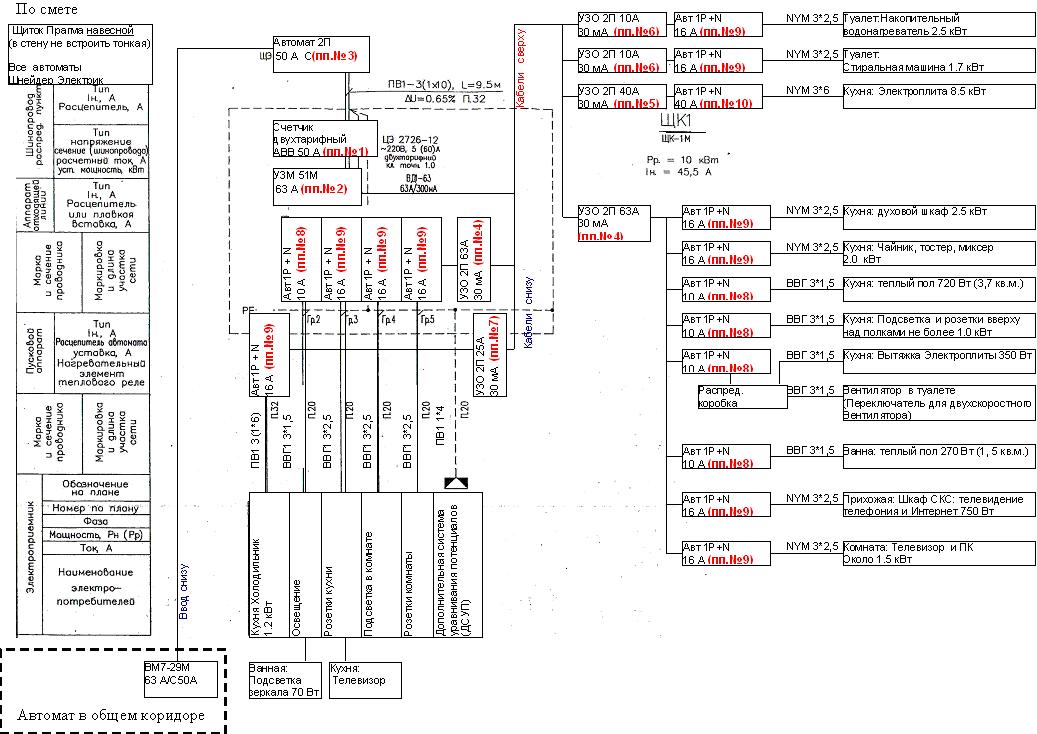

Теперь я понял: Вы заметили на схеме ошибку (на ней PE приходит на N). Ну, это просто ляп проектировщика (кстати, с ним я не знаком, это проектировщик заказчика). На сборку щита это не повлияло. На всякий случай удалил эту схему. А про перемычку я опять не понял: там же система заземления TN-S, а не TN-C-S. Поэтому перемычка между N и PE не нужна. А та линия на схеме просто поясняет, что все автоматы АББ, а штрихи указывают количество фаз.

Мастерская электрика

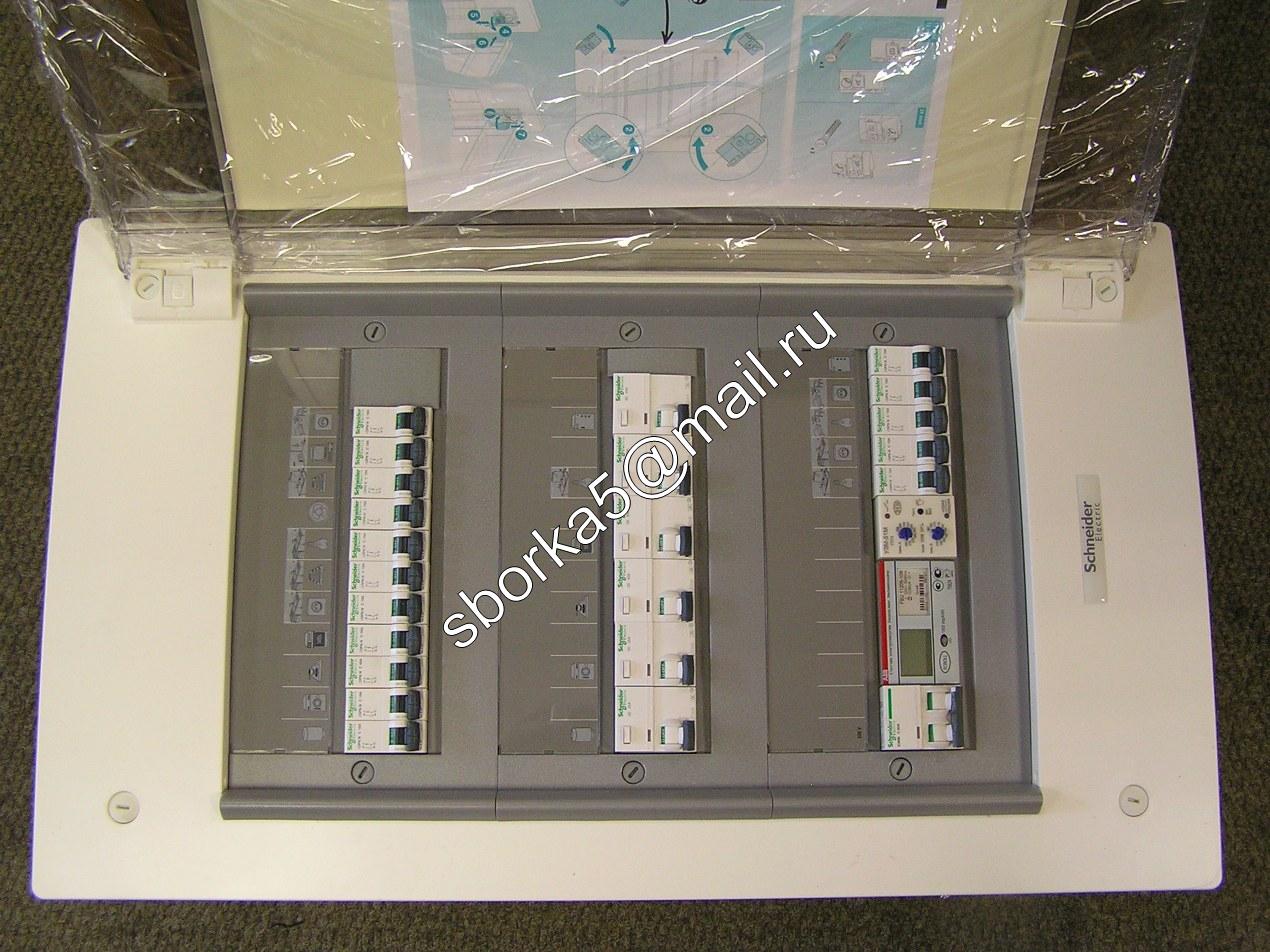

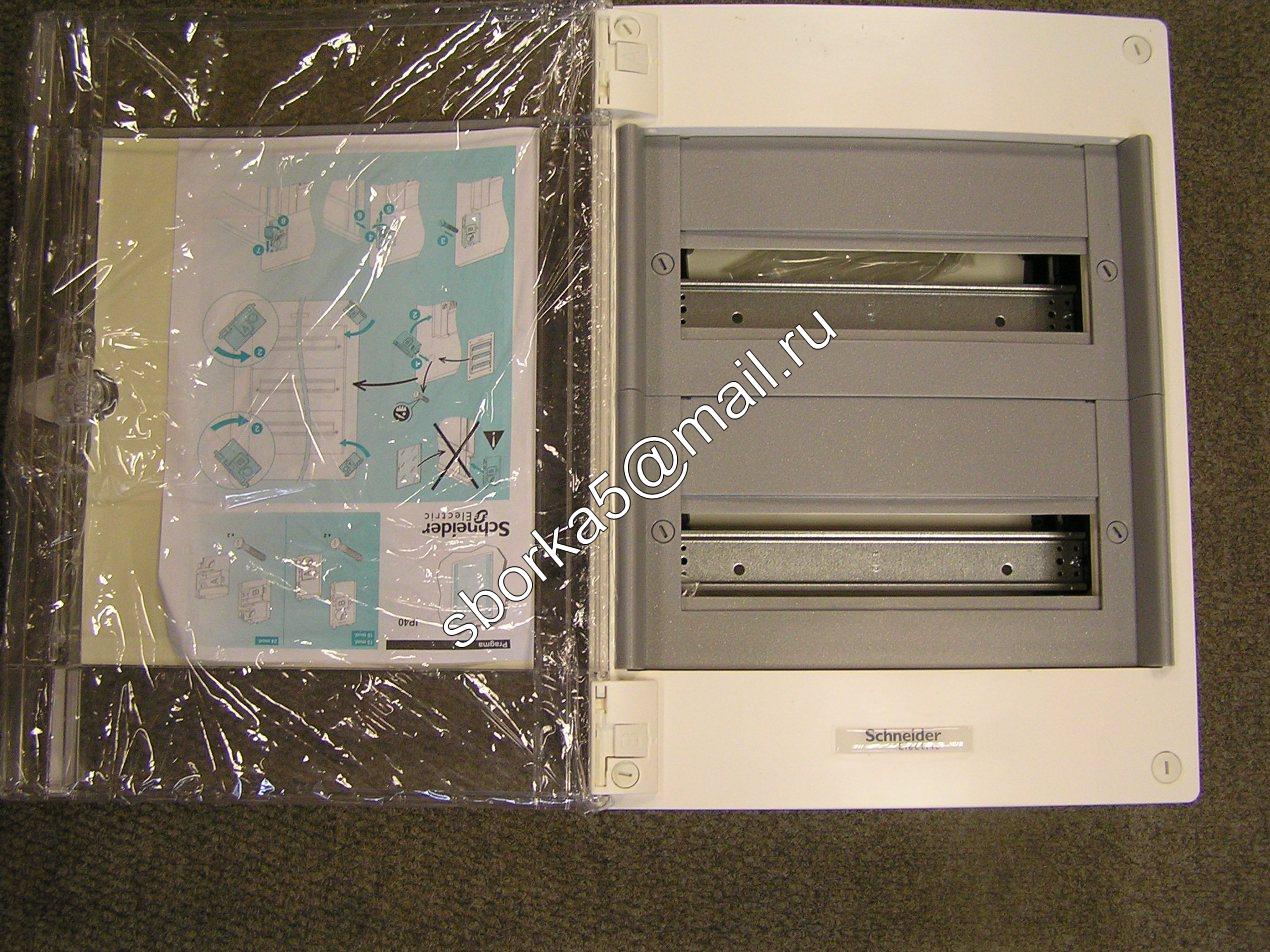

Пример 389. Заказ из Москвы. Щит Pragma (встраиваемый, 4*13=52 мод), цена 62 350. Пиктограммы приложил в виде листа (заказчик будет клеить сам). Доставка: City Express.

Мастерская электрика

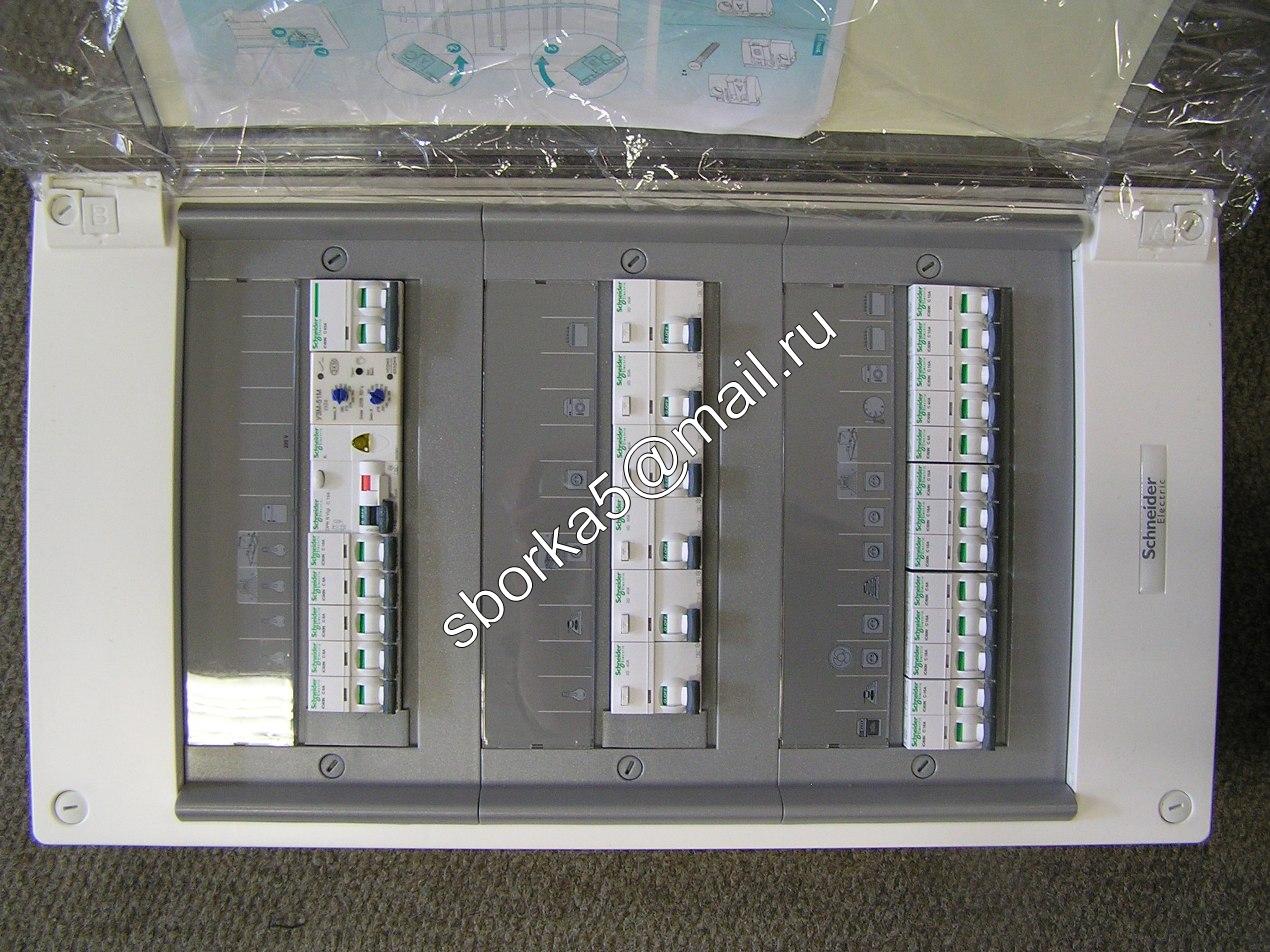

Пример 390. Заказ из Москвы. Щит MiniPragma (навесной, 3*12=36 мод). Цена 33 430. Внешние кабели приходят в щит сверху. Поэтому гребёнки снизу. Доставка: Деловые линии (до терминала).

Мастерская электрика

Юрка написал : Теперь я понял: Вы заметили на схеме ошибку (на ней PE приходит на N). Ну, это просто ляп проектировщика (кстати, с ним я не знаком, это проектировщик заказчика). На сборку щита это не повлияло. На всякий случай удалил эту схему. А про перемычку я опять не понял: там же система заземления TN-S, а не TN-C-S. Поэтому перемычка между N и PE не нужна. А та линия на схеме просто поясняет, что все автоматы АББ, а штрихи указывают количество фаз.

Теперь все понял! Спасибо!

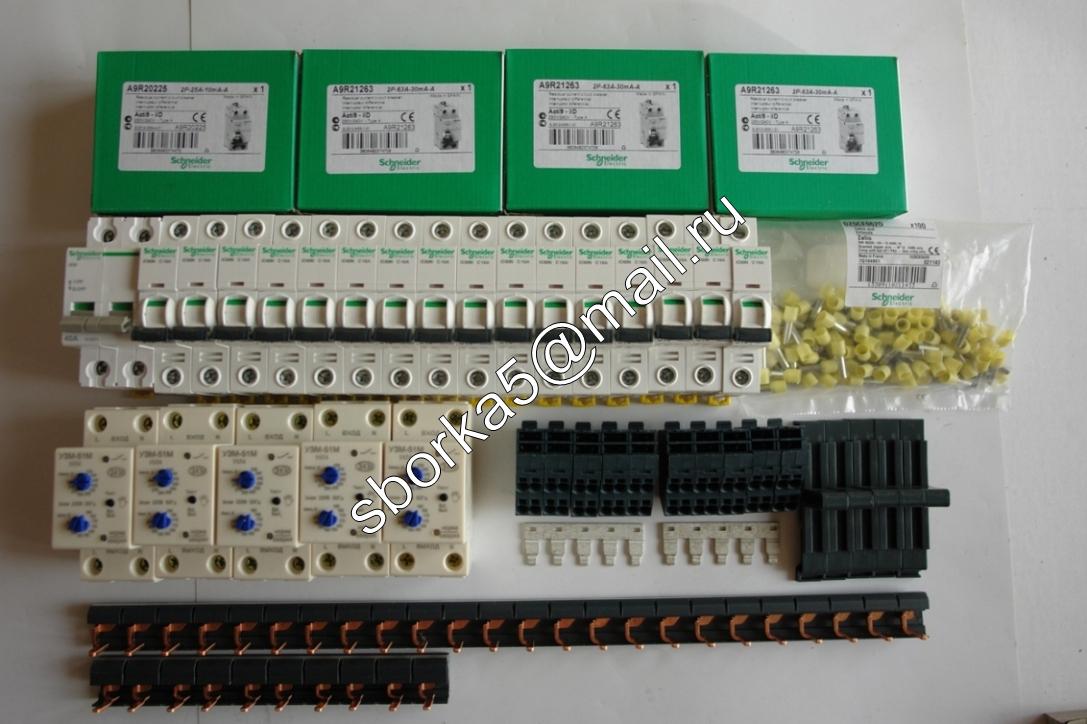

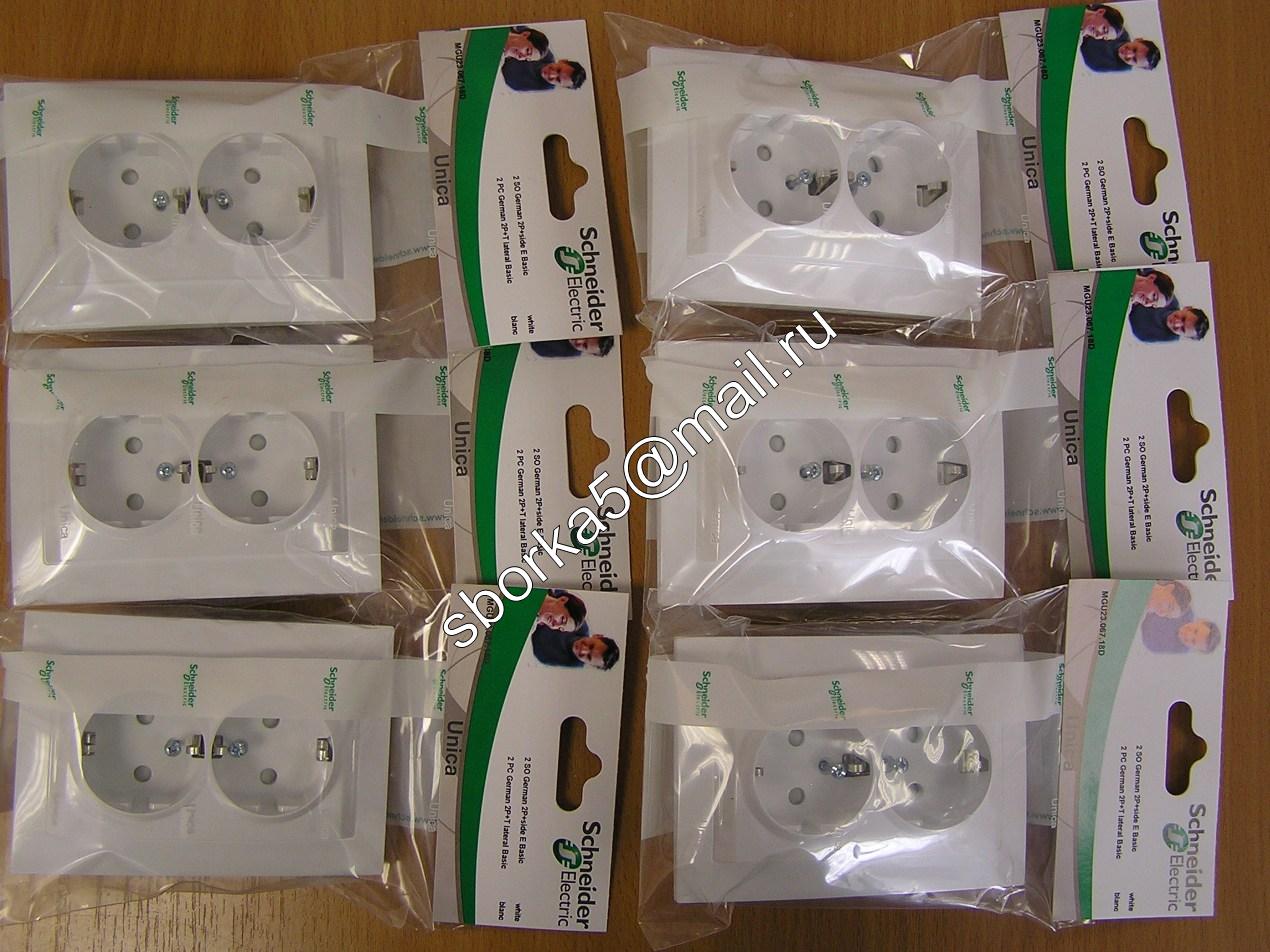

Пример 391. Заказ из Петербурга. Комплектующие для щита и электроустановочные изделия (серия Unica). Цена 85 380.

Мастерская электрика

Юрка написал : Пример 390. Внешние кабели приходят в щит сверху. Поэтому гребёнки снизу.

вроде не по фен-шую...? не? ввод на не подвижные контакты, не?

Sergo2012, этот вопрос уже задавался (см. сообщение 7). Производитель оборудования позволяет подключать снизу. Нормы не запрещают. А некоторые производители считают этот вариант основным, особенно немцы: Хагер, Сименс, АББ. А феншуй имеет смысл, если имеем дело с открытым коммутационным прибором. Если посмотреть на открытый рубильник (фото прилагаю) и представить его установленным на стене, то становится понятным, что подача питания на подвижные контакты опаснее, чем на неподвижные. Например, в такой ситуации: подвижная часть рубильника может под влиянием силы тяжести начать двигаться вниз и коснуться стоящего рядом человека, который не ожидает от железяки никакого движения.

Мастерская электрика

Пример 392. Заказ из Москвы. Щит U62 (встраиваемый, 6*24=144 мод), цена 107 210, масса 33 кг. Автор схемы Елена (gromova_e.s@mail.ru). Два ввода (сеть и генератор), контроль напряжения (УЗМ-51М) и тока (РМТ-101), отключение не приоритетной нагрузки (контакторы с возможностью ручного управления). Используется маркировка двух типов: пиктограммы (Шнейдер) и таблицы ZKV201 (АББ). Доставка: City Express (тариф Оптима, 1800 р.).

Мастерская электрика

Юрий подскажите пожалуйста - у шнайдера для запитки гребенок иногда вы используете винтовую клемму, а иногда нет ( в одном щите) с чем связан выбор применения или не применения?

fara написал : с чем связан выбор

Всё зависит от двух вещей: нужно ли и можно ли. Обязательности их применения нет.

Мастерская электрика

Пример 393. Заказ из Петербурга. Щит Pragma (встраиваемый, 4*13=52 мод). Цена 45 810. Оставлено место под счётчик (он у заказчика). Автор схемы Елена (gromova_e.s@mail.ru).

Мастерская электрика

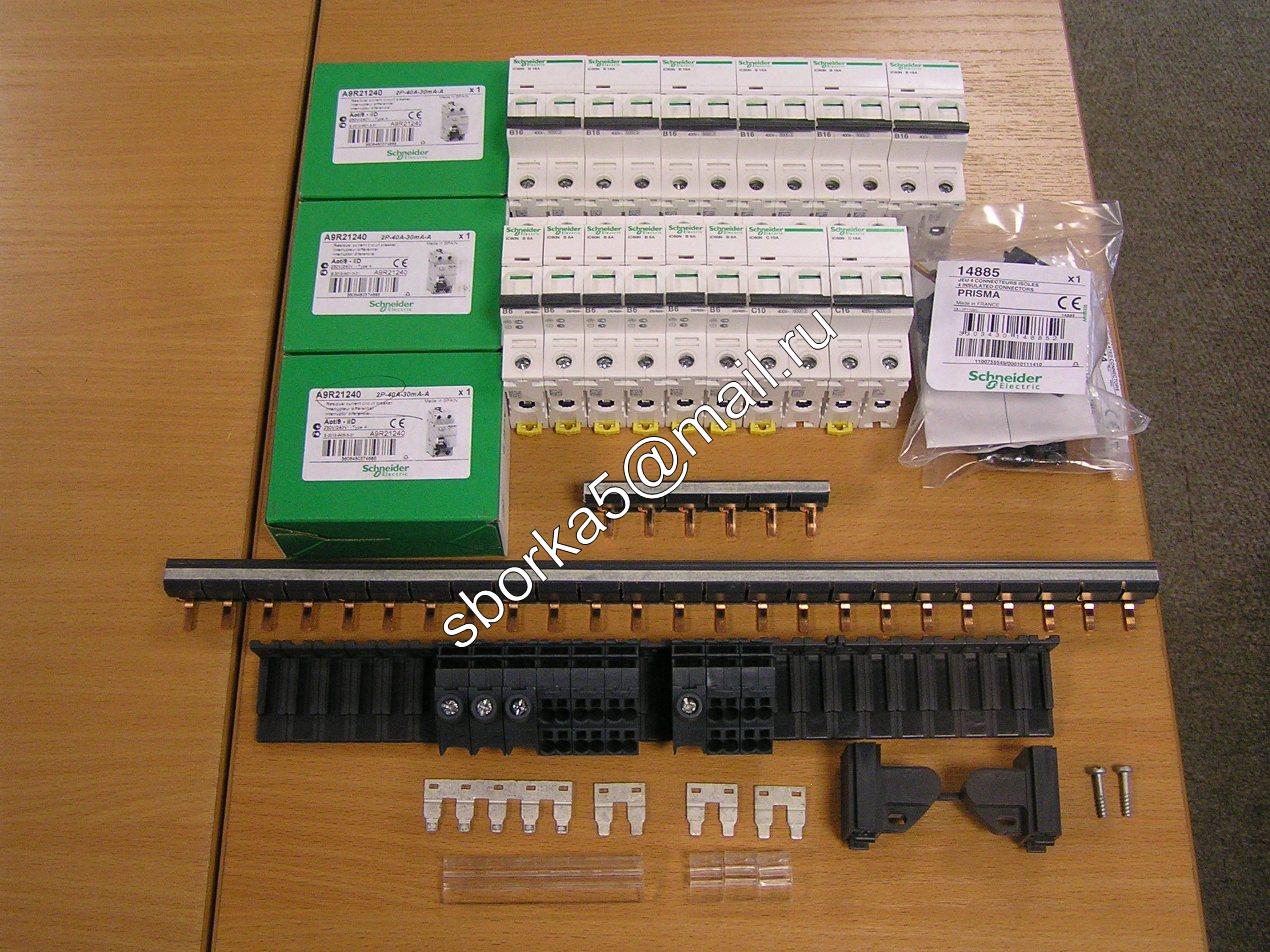

Пример 394. Заказ из Ухты (республика Коми). Комплектующие. Цена 20 820. Доставка: Деловые линии (до терминала).

Мастерская электрика

Пример 395. Заказ из Москвы. Щит MiniPragma (3*12=36 мод., встраиваемый, бежевый). Цена 41 120. Масса 6 кг. Оставлено место под вводное УЗО (оно у заказчика). Автор схемы Елена (gromova_e.s@mail.ru). Доставка: City Express (тариф Оптима), 890 р.

Мастерская электрика

Информация для моих старых клиентов. Прошу не слать письма на мой старый почтовый ящик на сервере BCC.RU. Для переписки прошу использовать электронный адрес, указанный в сообщении №1 этой темы (sborka5@mail.ru).

Мастерская электрика

Гребенчатые шинки. Их надо покупать коробками. Иначе, какой ты нафиг танкист (то есть сборщик щитов)? :)

Мастерская электрика

Шинки от Legrand нужно брать коробкой 40 штук или же прокатывает вариант взять меньше? В Саратовском ЭТМ с ноября-декабря (ещё до скачков) стало по 40 штук. Хотя до этого было всего по одной да и акция была, дарили эти шинки вместе с автоматами.

Те Шнайдеровские которые длинные по паре тысяч за метр продают? Хотя бы намёк по МРЦ дайте :)

web-rr написал : Шинки от Legrand нужно брать коробкой...?

Да. И не только их.

web-rr написал : Те Шнайдеровские которые длинные по паре тысяч за метр продают?

Чуть дороже. Розничные цены: 1п, 2п, 3п, 4п.

Мастерская электрика

Пример 396. Город Опочка (Псковская обл.). Щит Pragma (4*18=72 мод., встраиваемый) и разъём для подключения генератора. Цена 96 630. Доставка: Деловые линии. Масса 15 кг. Автор схемы Елена (gromova_e.s@mail.ru).

Мастерская электрика

Подъехали из Шнейдера мои сертификаты о прохождении тестирования в ноябре 2014. Убрал только фамилию и название конторы.

Мастерская электрика

Пример 397. Город Опочка (Псковская обл.). Щит MiniPragma (2*12=24 мод., встраиваемый). Цена 19 790. Доставка: Деловые линии. Масса 4 кг. Автор схемы Елена (gromova_e.s@mail.ru).

Мастерская электрика

Пример 398. Заказ из Москвы. Щит MiniPragma (12 мод, навесной). Цена 13 620. Масса 2,5 кг. Доставка: City Express. Автор схемы Елена (gromova_e.s@mail.ru).

Мастерская электрика

Пример 399. Заказ из Москвы. Щит Pragma (4*24=96 мод, встраиваемый). Цена 132 900. Масса 28 кг. Доставка: City Express. Автор схемы Елена (gromova_e.s@mail.ru).

Мастерская электрика

На форуме появилось интересное предложение по индивидуальной дизайнерской маркировке щитов (нагрузок). Вот ссылка. Это на случай если пиктограммы Шнейдера или таблицы АББ не удовлетворяют.

Мастерская электрика

Пример 400. Заказ из Москвы. Щит MiniPragma (3*12=36 мод, серый). Цена 41 680. Масса 6 кг. Автор схемы Владимир. Доставка: City Express.
