Собираю электрощиты (в Петербурге и Москве).

Пример 387. Заказ из Москвы. Щит U32 (3*24=72 мод., встраиваемый), масса 20 кг, цена 64 550. Пришлось заменить штатные пружинные шинки N и PE на другие, винтовые. Штатные не подходят категорически. Автор схемы Владимир.

Мастерская электрика

Пример 388. Город Губкин (Белгородская обл.). Комплектующие для щита. Цена 9 450.

Мастерская электрика

6 февраля Шнейдер повышает цены. Письмо прилагаю. Раньше они предупреждали за 2 недели, сейчас за 2 дня.

Мастерская электрика

Юрка написал : Пример 4. Щит квартирный для Москвы. Корпус: Шнейдер, серия Pragma. Цена 21 700 руб.

А скажите, пожалуйста, пятый провод со вводного щита, который назван PE действительно подключен к нулевой шине, согласно вашей схеме или к шине заземления? И как связаны эти шины между собой?

Андрей19, щит собран по схеме. Вы видите на схеме связь между шинами N и PE? А почему спрашиваете о ней?

Мастерская электрика

Юрка написал : Андрей19, щит собран по схеме. Вы видите на схеме связь между шинами N и PE? А почему спрашиваете о ней?

Я хотел спросить:

1. Провод PE со вводного щита должен быть присоединен к нулевой шине или к заземляющей?
2. Правильно ли я понимаю, что шины PE и N соединены между собой проводником сечением не менее фазного в распределительном щите?
3. Посмотрите, пожалуйста, правильно ли я изменил, или я чего-то не понимаю?

Теперь я понял: Вы заметили на схеме ошибку (на ней PE приходит на N). Ну, это просто ляп проектировщика (кстати, с ним я не знаком, это проектировщик заказчика). На сборку щита это не повлияло. На всякий случай удалил эту схему. А про перемычку я опять не понял: там же система заземления TN-S, а не TN-C-S. Поэтому перемычка между N и PE не нужна. А та линия на схеме просто поясняет, что все автоматы АББ, а штрихи указывают количество фаз.

Мастерская электрика

Пример 389. Заказ из Москвы. Щит Pragma (встраиваемый, 4*13=52 мод), цена 62 350. Пиктограммы приложил в виде листа (заказчик будет клеить сам). Доставка: City Express.

Мастерская электрика

Пример 390. Заказ из Москвы. Щит MiniPragma (навесной, 3*12=36 мод). Цена 33 430. Внешние кабели приходят в щит сверху. Поэтому гребёнки снизу. Доставка: Деловые линии (до терминала).

Мастерская электрика

Юрка написал : Теперь я понял: Вы заметили на схеме ошибку (на ней PE приходит на N). Ну, это просто ляп проектировщика (кстати, с ним я не знаком, это проектировщик заказчика). На сборку щита это не повлияло. На всякий случай удалил эту схему. А про перемычку я опять не понял: там же система заземления TN-S, а не TN-C-S. Поэтому перемычка между N и PE не нужна. А та линия на схеме просто поясняет, что все автоматы АББ, а штрихи указывают количество фаз.

Теперь все понял! Спасибо!

Пример 391. Заказ из Петербурга. Комплектующие для щита и электроустановочные изделия (серия Unica). Цена 85 380.

Мастерская электрика

Юрка написал : Пример 390. Внешние кабели приходят в щит сверху. Поэтому гребёнки снизу.

вроде не по фен-шую...? не? ввод на не подвижные контакты, не?

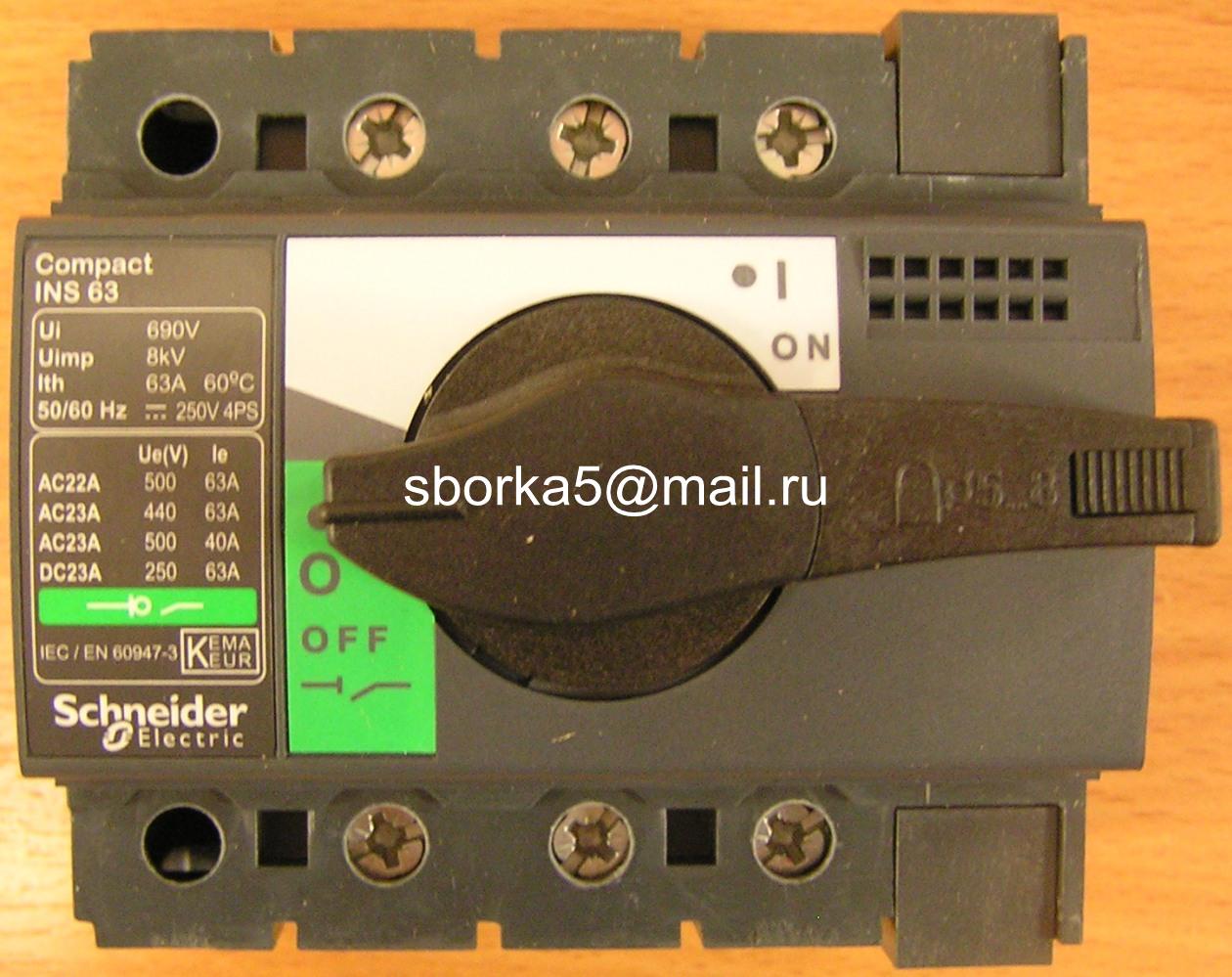

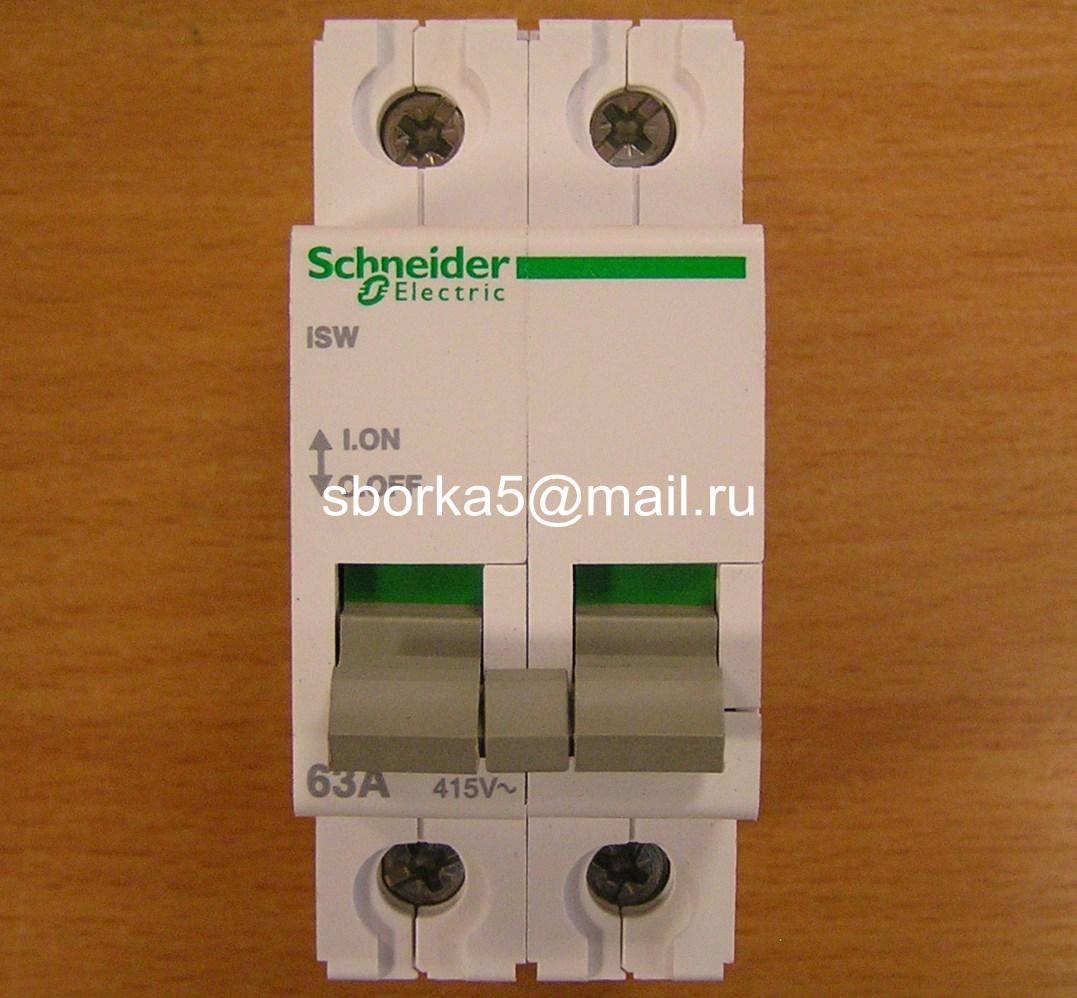

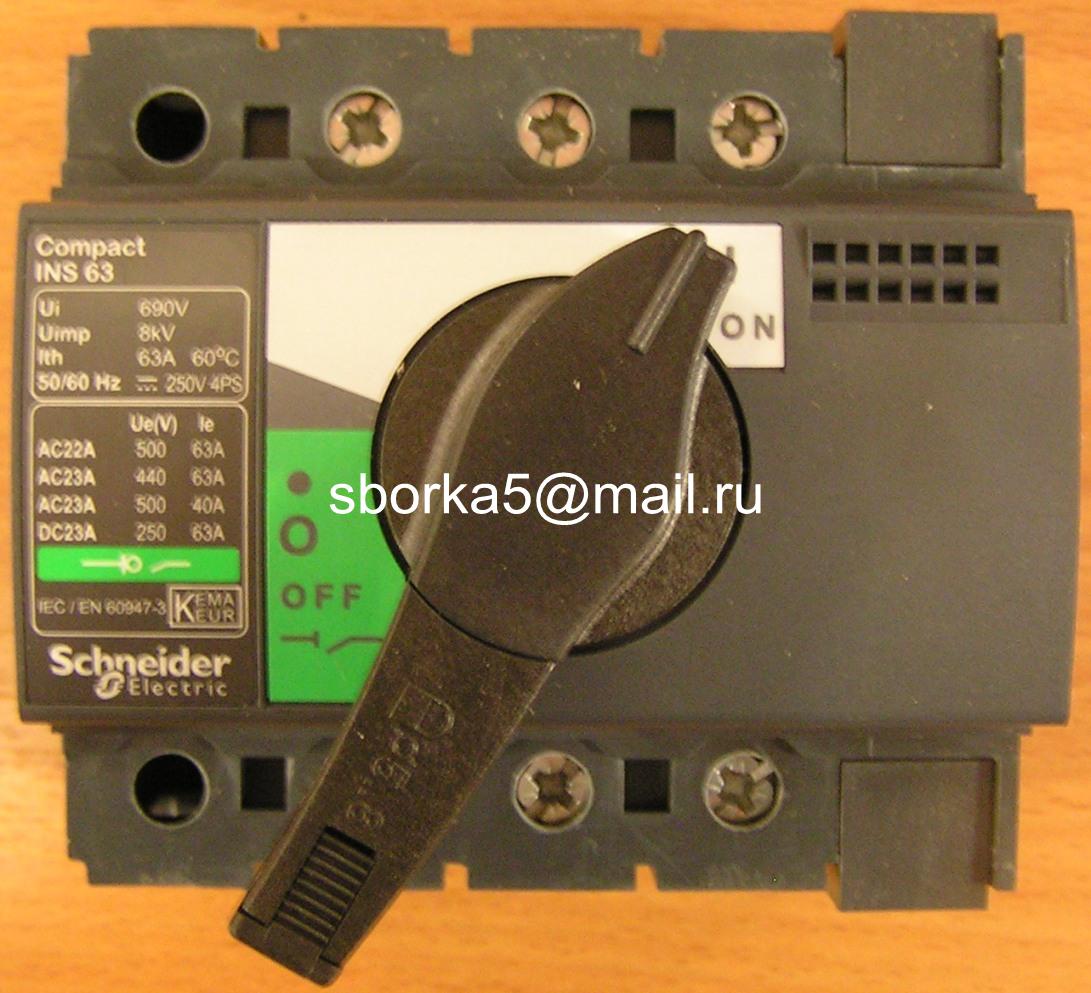

Sergo2012, этот вопрос уже задавался (см. сообщение 7). Производитель оборудования позволяет подключать снизу. Нормы не запрещают. А некоторые производители считают этот вариант основным, особенно немцы: Хагер, Сименс, АББ. А феншуй имеет смысл, если имеем дело с открытым коммутационным прибором. Если посмотреть на открытый рубильник (фото прилагаю) и представить его установленным на стене, то становится понятным, что подача питания на подвижные контакты опаснее, чем на неподвижные. Например, в такой ситуации: подвижная часть рубильника может под влиянием силы тяжести начать двигаться вниз и коснуться стоящего рядом человека, который не ожидает от железяки никакого движения.

Мастерская электрика

Пример 392. Заказ из Москвы. Щит U62 (встраиваемый, 6*24=144 мод), цена 107 210, масса 33 кг. Автор схемы Елена (gromova_e.s@mail.ru). Два ввода (сеть и генератор), контроль напряжения (УЗМ-51М) и тока (РМТ-101), отключение не приоритетной нагрузки (контакторы с возможностью ручного управления). Используется маркировка двух типов: пиктограммы (Шнейдер) и таблицы ZKV201 (АББ). Доставка: City Express (тариф Оптима, 1800 р.).

Мастерская электрика

Юрий подскажите пожалуйста - у шнайдера для запитки гребенок иногда вы используете винтовую клемму, а иногда нет ( в одном щите) с чем связан выбор применения или не применения?
