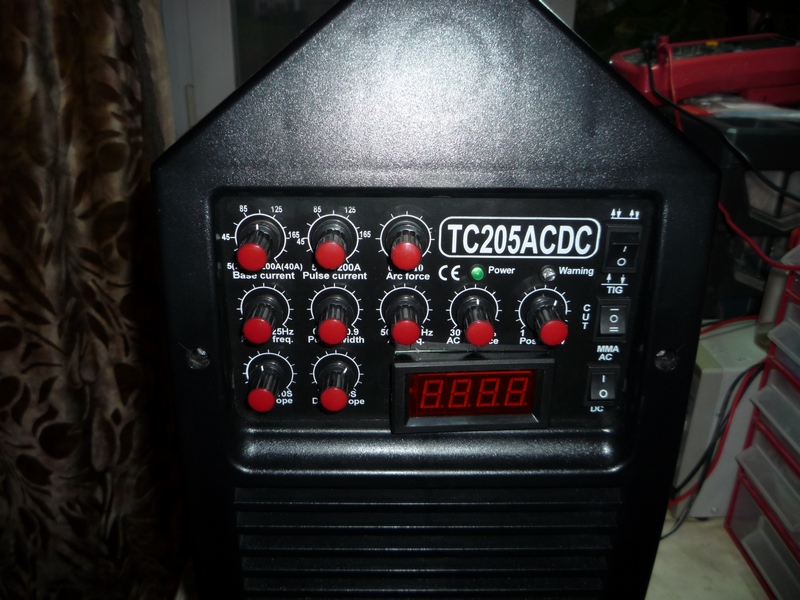

Здравствуйте! Помогите решить проблему: сварочный инвертор TC205P AC/DC с нова не работает отображение сварочного тока т.е на индикаторе всегда 000 при любом положении ручки регулятора тока, хотя сам аппарат работает нормально,варит и ток регулируется. Вот ссылка на аппарат http://plazer-don.ru/catalog/inv/inv_arg/item_173743/ В чем может быть причина?

P.S. до СЦ 1300 км.

Здравствуйте! Имеется инвертор\аппарат BEST210. IGBT транзисторы выпаяны, входные емкости также. Подал напряжение +24в на вход кренки. Посмотрел сигнал на затворах выходных ключей. Не уверен, что в итоге получается нормальная осциллограмма? Подскажите пожалуйста?
Прилагаю скрин:

FLEKSO-007 написал : В чем может быть причина?

Такой аппарат - кошмарный сон для ремонтника. Схема собрана на дискретных микросхемах (сейчас все аппараты собираются на специализированных микросхемах), "ковырять" такой аппарат без принципиальной схемы - процесс весьма трудный, даже для продвинутого мастера. Обычно в таких аппаратах за индикацию отвечает микроконтроллер на микросхеме с цифрами 74 в наименовании. Ищите у себя на плате МС с такими цифрами, и проверяйте её цепи.

dersp написал : Такой аппарат - кошмарный сон для ремонтника

Да это я уже понял спасибо. Схему взять неоткуда к сожалению.

dersp написал : Обычно в таких аппаратах за индикацию отвечает микроконтроллер на микросхеме с цифрами 74 в наименовании

МК там и не пахнет, самая "умная" ИС на плате это ШИМ драйвер, остальное это базовая логика, ОУ и компараторы. Могу надписать микросхемы на фото если нужно.

Может кто нибудь объяснить на пальцах как это индикация вообще работать должна?может на примере какой нибудь схемы? Мне бы хоть примерно понять в какую сторону копать ибо вызванивать цепи в этой мешанине очень сложно. Или просто тупо поменять все ИС на плате, а за одно транзисторы и оптроны?

RX4SX,
У Вас в драйверах оптопары или ТГР? В любом случае - нижняя полка полжна быть ровной. Если оптопара, то смотрите ее питание, если ТГР - то смотрите что за ним до ключей. Похоже на оптопару и пробитый источник питания по ней. Или емкость шалит по минусовой цепи питания. Как поняли, прием? А еще лучше - дайте фото платы, там определимся, может быть.

FLEKSO-007,
У Вас этот показометр собран в одном корпусе и микра 7107 или 7106 заляпана внутри в эбоксидку (бывает и открытого типа). Вскройте крышку его и померяйте 5 вольт. При наличии этой напруги она показывает 000 или 0. Если его нет - смотрите цепи. И управляющее напряжение идёт чаще всего с резистора регулировки сварочного тока.
Самое простое - подать 5 вольт на неё и она должна светится. Далее - Ваша логика должна заработать. Удачи!

s237 написал : RX4SX,
У Вас в драйверах оптопары или ТГР? В любом случае - нижняя полка полжна быть ровной. Если оптопара, то смотрите ее питание, если ТГР - то смотрите что за ним до ключей. Похоже на оптопару и пробитый источник питания по ней. Или емкость шалит по минусовой цепи питания. Как поняли, прием? А еще лучше - дайте фото платы, там определимся, может быть.

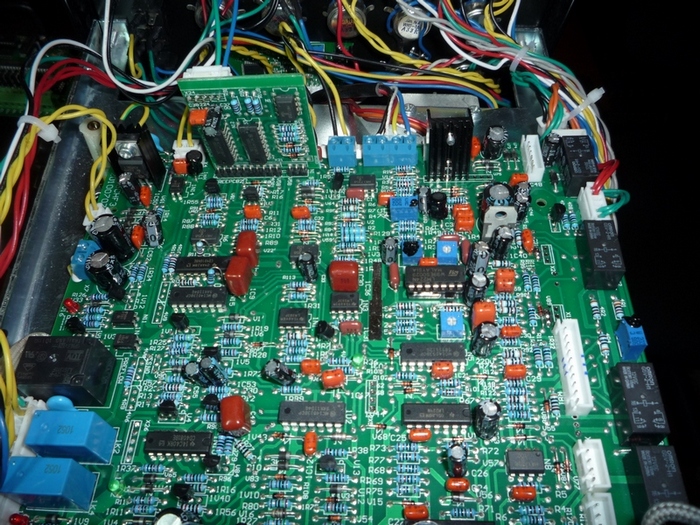

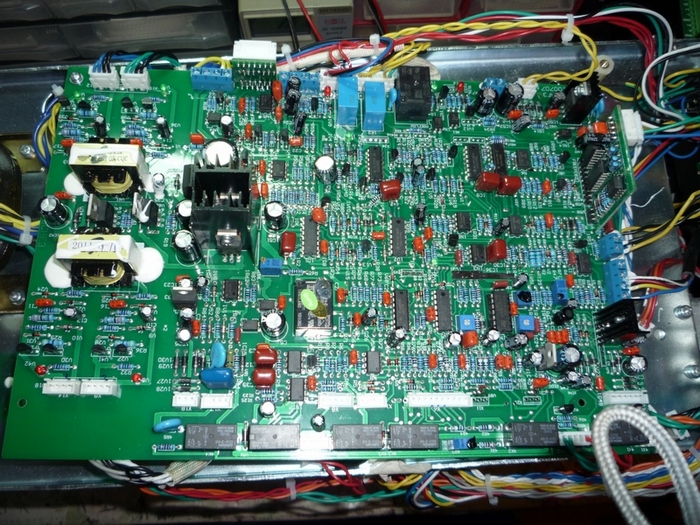

Здравствуйте! Простите за задержку с ответом (на работе :-)) Фото платы:

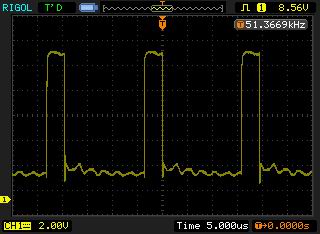

Теперь Скрин осциллограммы на нагрузке ключа (резисторе 270 Ом затвор-коллектор)

На противоположном плече

RX4SX написал : Скрин осциллограммы на нагрузке ключа

Амплитуда какая ? 8-10 В ? Маловато. И снизу непорядочек, хотя это может помеха быть на осцил, щупы в порядке ? По + пит. осцилки глянуть.

FLEKSO-007 написал : как это индикация вообще работать должна

А она только ток показывала ? Если - да, может отдельный вольтметр приспособить, напругу для него взять с точки задатчика тока или крутилки.

ГОСТ написал : Амплитуда какая ? 8-10 В ? Маловато. И снизу непорядочек, хотя это может помеха быть на осцил, щупы в порядке ? По + пит. осцилки глянуть.

Vамп-9,73В Осцилл новый, думаю не должно быть проблем....

Мерить нужно затвор-эмитер, на каждом плече. ШИМ-сигнал на нагрузках обоих плечей не может быть разным, как у Вас, и он из-за неисправности драйвера не ужимается, а искажается (не получается меандр).
