stasalt написал: МБ 01-03
stasalt, В нете сплошные схемы модернизации, оригиналом даже и не пахнет.
25.02.2018 в 21:08:40
stasalt написал: вроде как стабилитрон для них лишнее пару диодов и сопротивление с тиристором
Если Вы видели моё видео с электронным задним ходом то там я поставил в управляющий электрод тиристора стабилитрон КС133 и УОЗ менялся в зависимости от оборотов. Конечно лучше бы посмотреть на схеме как там включены эти 2 диода а так только гадать.
25.02.2018 в 21:24:47
сусик,

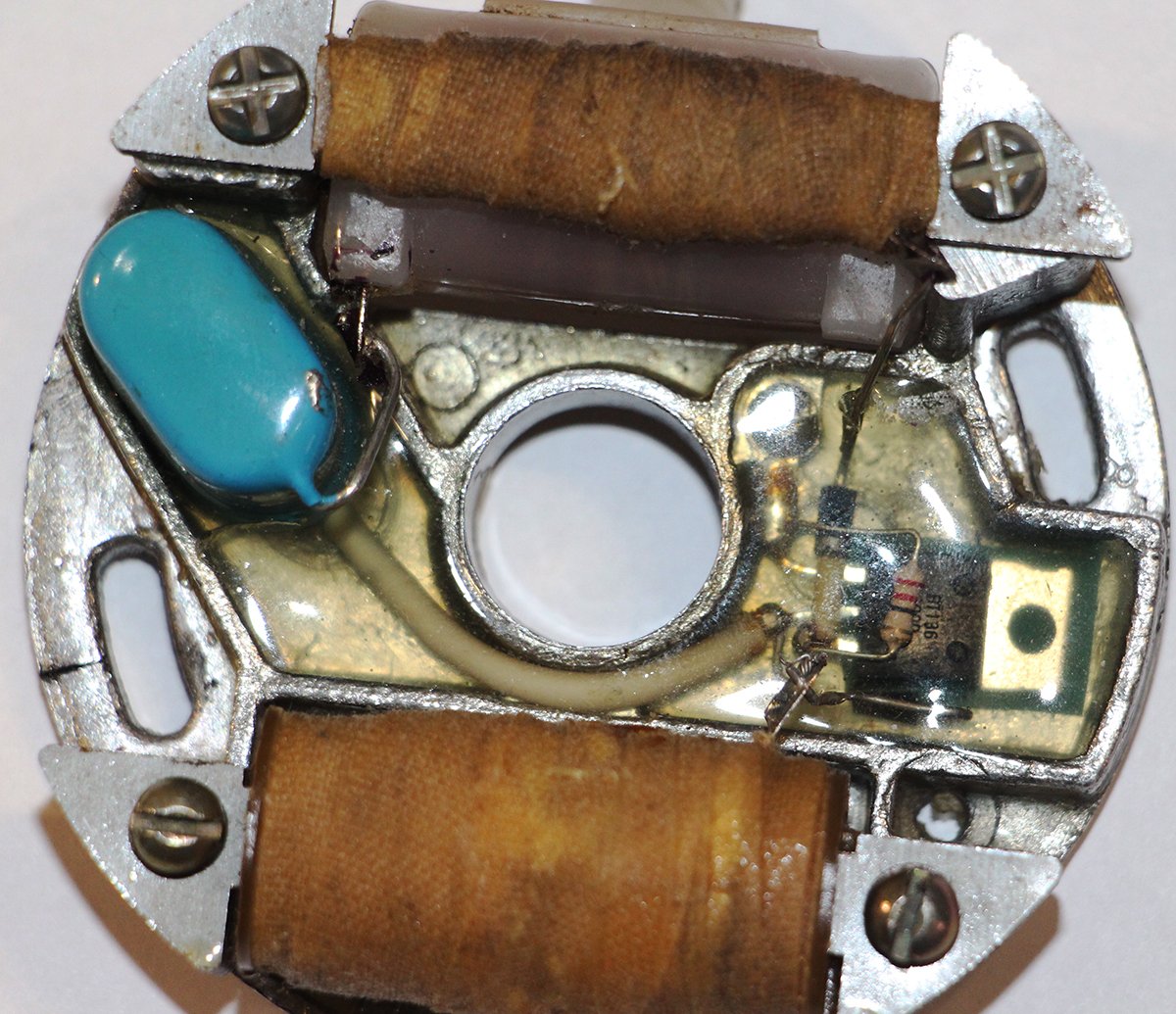

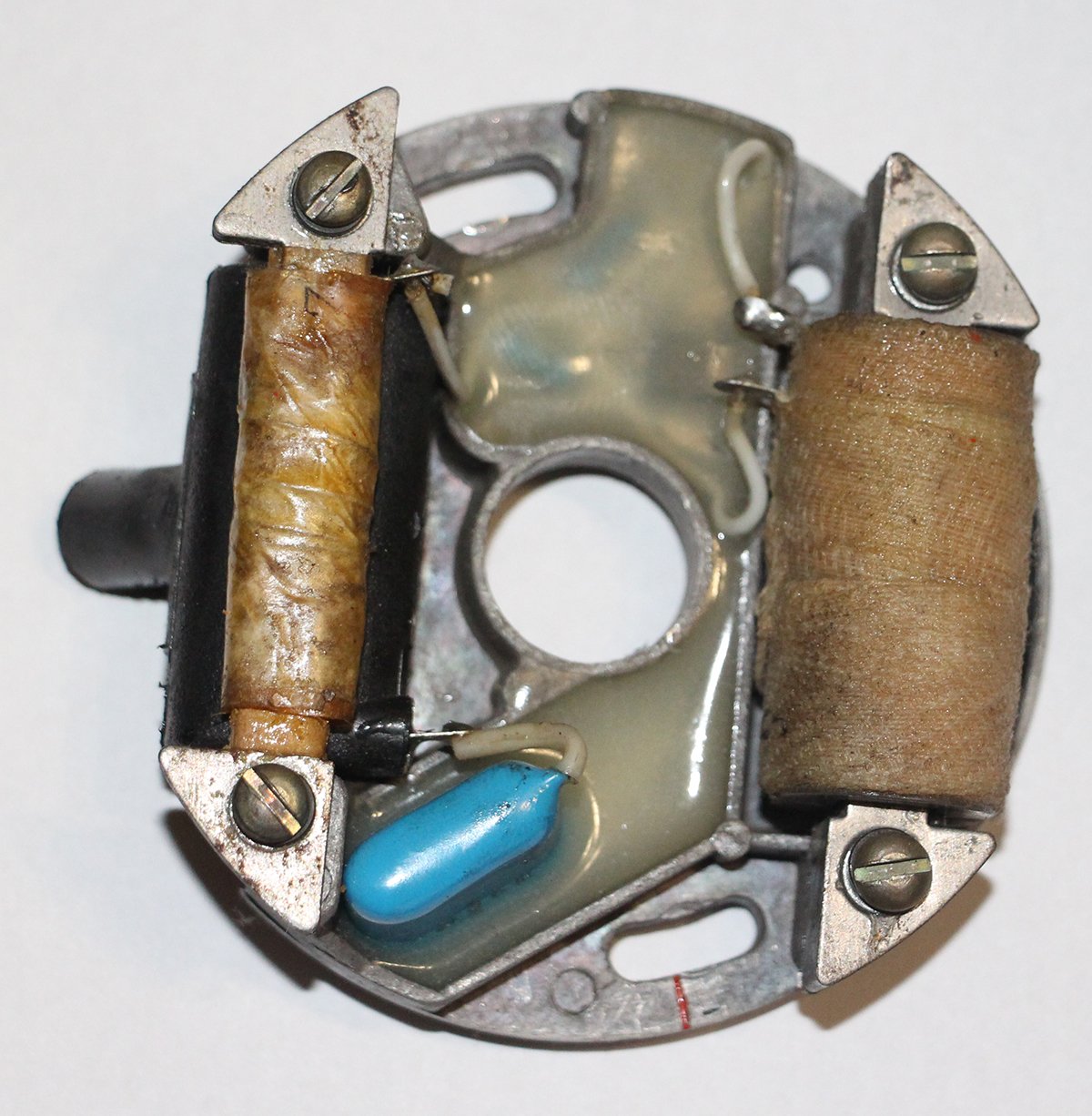

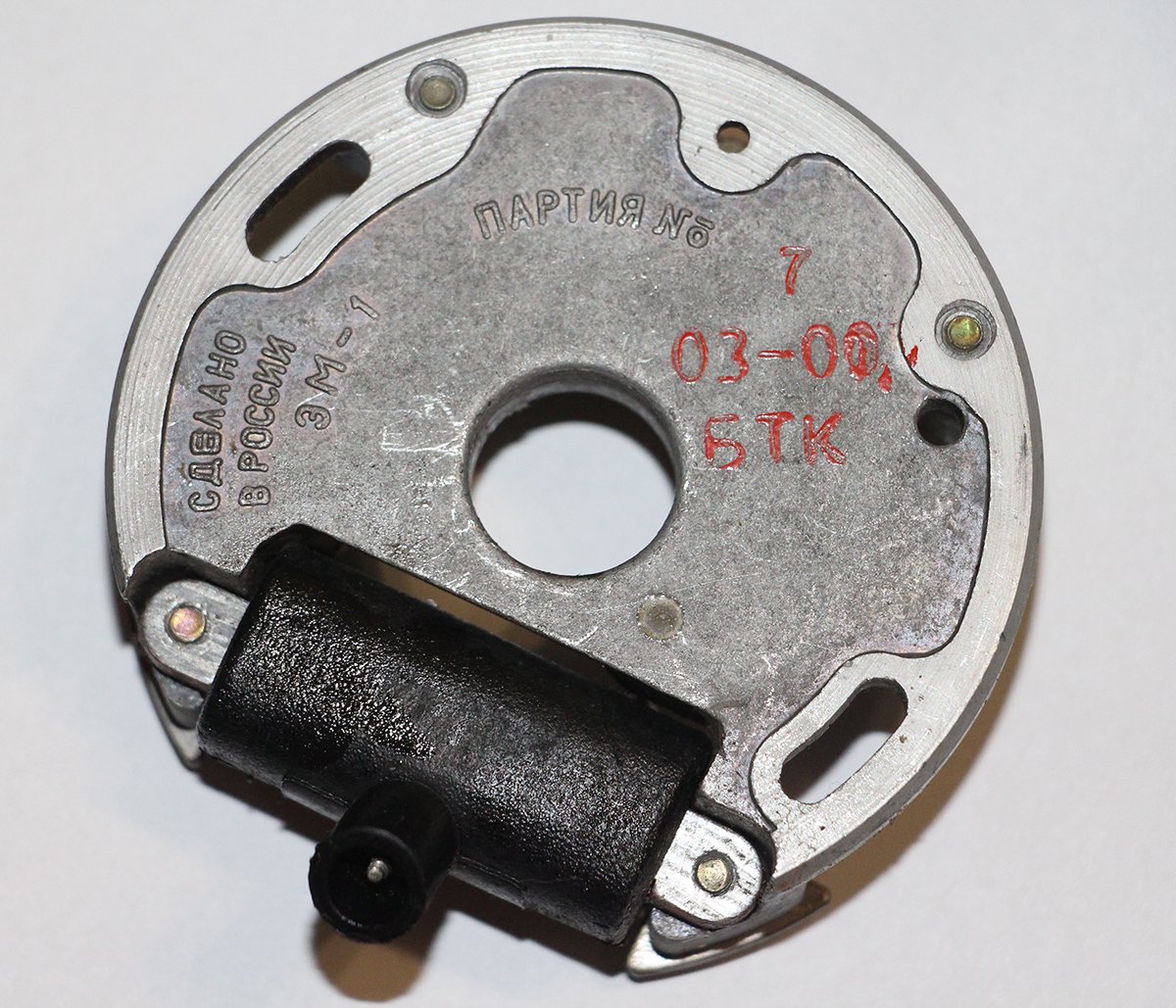

на фото выше видно одна ножка диода идет на датчик другая ножка второго диода идет на генераторную катушку, сниму зажигание с крота посмотрю, определюсь с донором и для сравнения соберу пару зажиганий одно с двумя генераторными катушками другое с двумя конденсаторами для сравнения.
25.02.2018 в 21:45:24
Если удастся скопировать схему через прозрачную заливку то выложите её сюда.
26.02.2018 в 04:00:02
сусик, Вот мб1 со стабилитроном...

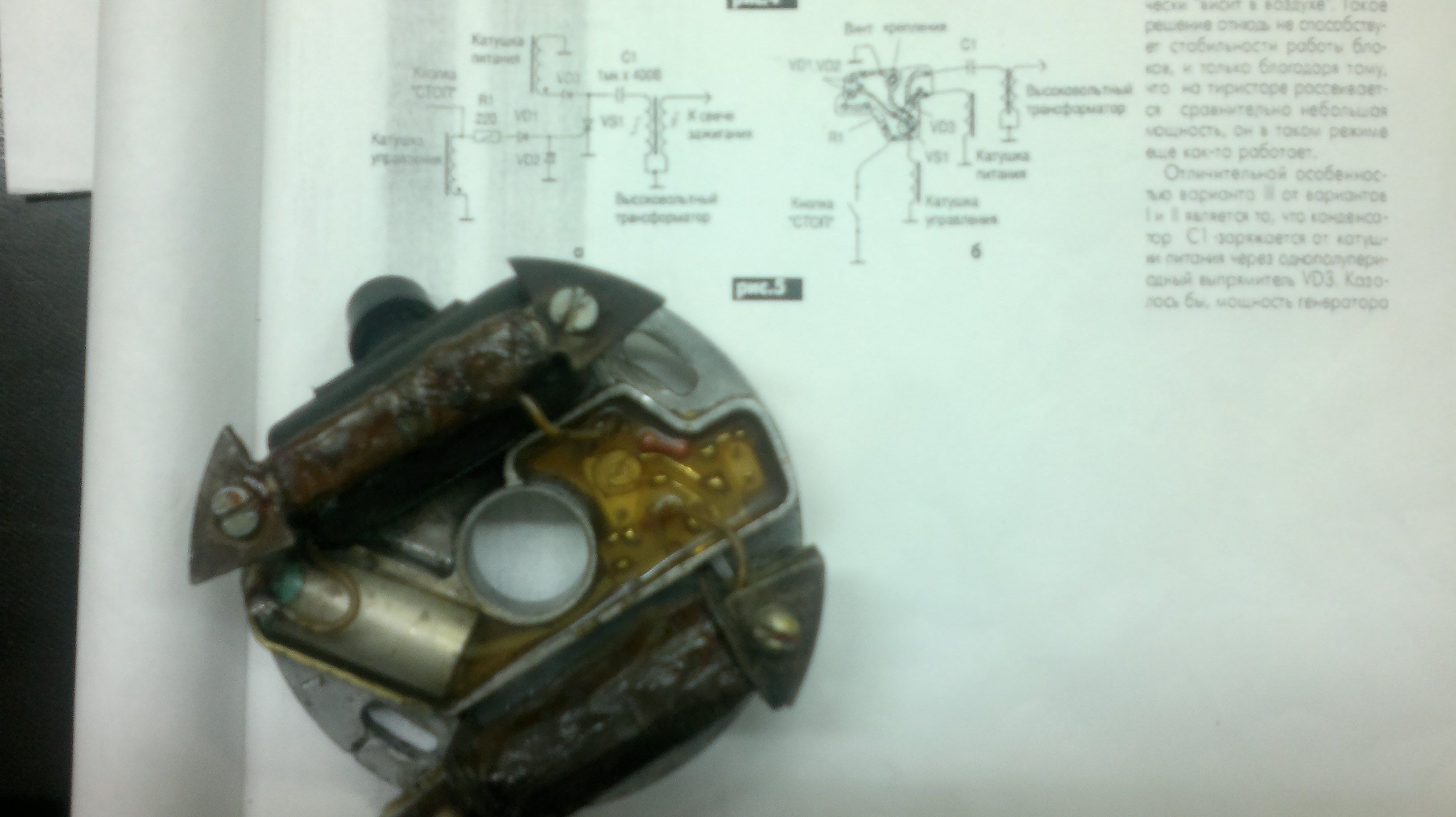

Видно плохо, но разобрать можно. Схема и плата.
26.02.2018 в 07:20:23
вечером разобрал вооще древнее стояло
26.02.2018 в 08:41:53
xatkoff написал: почему УЗО как будто привязали на холостых, хотя по букварю при увеличении вращения коленвала оно должно увеличиваться,
Я разные варианты пробовал, когда делал зажигание к бп Урал. Такой вариант, когда УОЗ стоит по метке на всех оборотах, у меня получился, когда я выкинул резистор в цепи управляющего электрода тиристора. (Решил попробовать один из вариантов схемы из интернета, когда от катушки через диод открывающий импульс идет на управляющий электрод тиристора.) Потом добавил резистор и стал играться его номиналом. При больших величинах (5.1К) угол менялся очень широко, но при малых оборотах искра пропадала. Это плохо - не заведешь веревкой. Стал искать компромисс и остановился на 510 ом. Теперь УОЗ регулируется примерно на половину сектора от ВМТ до 3.5мм.
