Мэд Огурец написал :
а какая технология правильная? Ну, Вы сказали, что варите НЕ по технологии.
Правильно - это возбуждать дугу на горизонтальной полке, а потом подгонять этой дугой расплавленный металл к вертикальной полке, которая к этому моменту, как Вы правильно подметили, уже подогрета и начинает подплавляться. Поэтому как раз переходя дугой на вертикальную полку (ненадолго) мы завершаем сплавление деталей. Потом опять (как бы следующий стежок) начинаем с горизонтальной и т.д. Тоесть в принципе именно так, как Вы делаете. Только вот еще один нюанс: электрод наклонять сильнее к горизонтали, т.е. угол между электродом и горизонтальной полкой должен быть градусов 30, а иначе на вертикальной полке по границе шва возможны подрезы (про них трошки ниже написано).
brodiaga29 написал :
Так если не нужен надежный(ответственный) шов то какая разница какой полярностью варить?

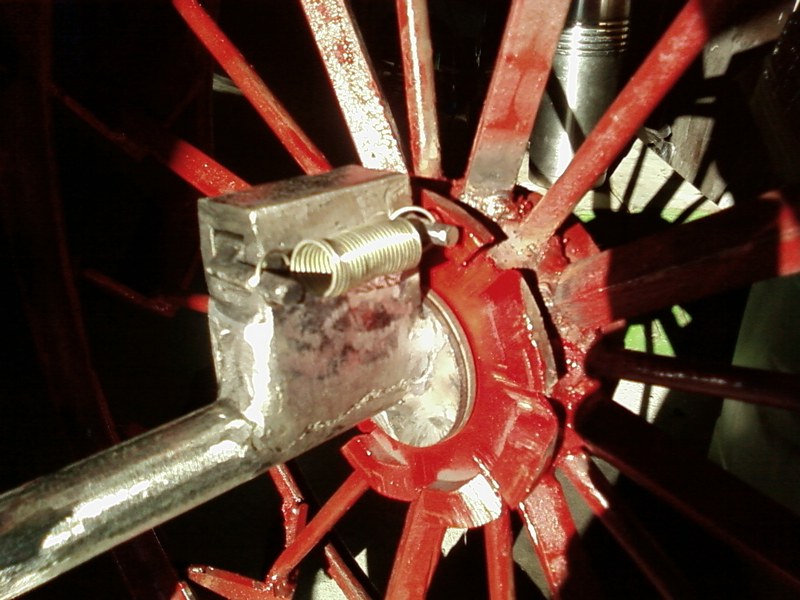

Обычно на обратной полярности и варю, но однажды делал колёса-грунтозацепы для мотоблока и нужно было приварить спицы к довольно-таки массивным ступицам. Так вот эти ступицы, естественно из-за своей сконцентрированной массы, конкретно поглощали теплоту дуги и при сварке обратной полярностью металл не сплавлялся, а скорее "склеивался". Тоесть вроде бы и держится, но при небольшом усилии спица вместе с наплавленным швом просто отваливалась. И только когда догадался переставить на прямую полярность (причём УОНИИ !), то смог нормально проварить эти ступицы (круглая болваночка эта, красным покрашенная со спицами, весит около 7 кг). Кстати, на этой фотке можно увидеть типичную ошибку (я давно это варил и сейчас уже такого не допускаю) - подрез шва в том месте, где прямоугольная неокрашенная деталь приварена к круглой оси. Шов зачищен болгаркой и видно очень хорошо оставшуюся канавку (в даном случае она не опасна, поэтому и не подваривал больше).
Так что прямая полярность нужна как раз в таких случаях, когда на обратной не получается достаточно прогреть массивную деталь для сплавления.
И вообще в процессе сварки главное - это даже не ванну сварочную увидеть, а научиться дугой управлять так же, как пламенем газовой сварки, - оплавлять и сплавлять кромки свариваемых деталей и видеть именно этот процесс. А видеть, как наливается расплавленный электрод, это уже на втором месте.
