А кто-нибудь пробовал сделать сварочник? Часть 12

Andron55 написал : Практика – критерий

Эх!... Согласен. :) Подождём немного "практикантов" и практицируем

П.С. Multik за http://multikonelectronics.com/subpage.php?p=8&i=11 - Огромное спасибо за краткие преимущества/недостатки. :) Однако, Гиратору - спасиба объёмнее (могу малиной, крЫжовником, вишней, ммарелью, с дачи :) ) за японамать. Бо буду делать на уцц2897 галимый активоклампер, благо есмь. Спасибо! За япономать, Гиратор. А то я уж подумал, что придумано не до нас :)

Maxim_Z написал : А ежели по питальнику на кажную "полуволну"? Имхо, дроссел будет 1.

И чем это отличается от полумоста с двумя обмотками при тру сквэ вэйв ? Да ничем, получиш те же йайцы что и в полумосте в лучшем случае диоды на 1200в. + Щолканье двух питателей с частотой пару сотен герц. Природу не обманеш, энерхия накопленная в индуктивности при токе в 200 ампер просто так никуда не денется. Она брыкнется напругой если ее некуда скинуть. А ведь Хурдук прав, проще слепить модельку и вынести ее на суд абшэственности. Я свою вынес. Все хто хатели мнение высказали. А так можна гадать что у тебя там на уме. Мож и правда мысли хитрые что никак не догоняются моим моском. Завтра и апосля завтра отлежуся и продолжым ваяние переменника :)

Maxim_Z написал : как посоветуете?...

Очень похоже на бутор. Я в соседней ветке сравнивал http://www.mastercity.ru/vforum/showpost.php?p=1276822&postcount=8250 И обратите внимание на маркировку которую даёт производитель (на диоде должно быть также) Хотя конечно и то что у Вас может работать....

Кто-нибудь сталкивался с аппаратом точечной сварки TELWIN ALUSPOTTER 6100,НА основе конденсаторов. Емкость батареи 66000mF. Что за кондёры с такой ужасной емкостью?:confused:

Сварка происходит за счет разряда конденсаторов. Энергия разряда 1500Дж

Хочу сам собрать что то подобное. Но как прикинул я больше чем 1Ф я немогу собрать,получается очень громозко да и дороговато.Мне кажется что в описании аппарата опечатка.

1972 написал : Очень похоже на бутор.

Фиг его знает, мне попадалися тильки с ировской маркировкой. Вроде с ними праблем нибыло. Но как писали класики Хоровиц и вроде Хилл, станок для маркировки куда проще чем станок для построения рыяльного чипа

sam_soft написал : станок для маркировки куда проще чем станок для построения рыяльного чипа __________________

Енто точно:)
Приходилось ставить и такие как на фото, вроде работали. Але цешь таке - раз на раз не приходится.

sam_soft написал : А так можна гадать что у тебя там на уме. Мож и правда мысли хитрые что никак не догоняются моим моском.

Два дня пытаюся воскресить озаренье то, ац-тигное, что у мя на уме про питатель на полволны - не выходит пока :) Как будто было паденье на двух диодах и мозможна закоротка вторички по первичке легким ключиком аля япономатерный актив кламп... х.з. Буду вспоминать пока. Мож и как "бездроссельно" получится.

sam_soft написал :

• Щолканье двух питателей с частотой пару сотен герц. Природу не обманеш

Да вот, имхо, сёравно правильнее, даже если по вторичке коммутить, делать это всё синхронно. И пропускать несколько тактов на момент коммутации ац.

Не помню уж где, видел ссылку на буржуинский проджект ац-тиг на мелкой логике. Логики было, кажется, столько, что циклограмму ац можно делать как описываю: сколько-то тактов с одной полярностью на выходе, пауза, сколько-то с другой... Но это пока мной сильно не думано.

В любом случае, делать что-то одно из мма, миг, тиг - неспортивно, имхо, совсем :)

sam_soft написал : Фиг его знает, мне попадалися тильки с ировской маркировкой.

Пора, видать, отвыкать ужо... Вот не думал, что у вишай будет логотипом скромная "V"

P.S. А вот про диоды вопрос-вопросов: Делал ли кто-либо выходной выпрямитель с насыщающимися дросселями последовательно с диодами? На чём дроссели и каких габаритномощных габаритов получается?
А то уж очень хочется с 150EBU0х на 100 кГц уйти и там остаться...

Пспс. а не получилось переставить миниатюру до п.с. :)

алекс ру написал : я больше чем 1Ф я немогу собрать

Кажись, 660000 микрофарад это будет 0,66 Ф :)

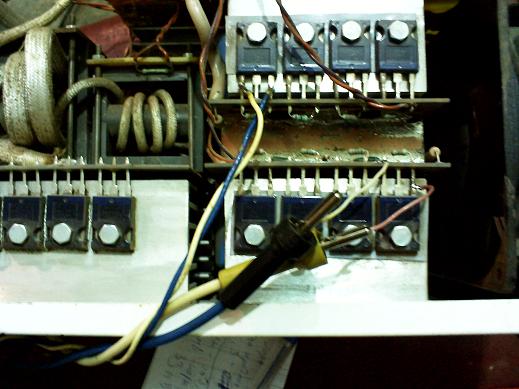

Вот тута http://www.rapidshare.ru/1105019 тот самы лифчик, давно обесчал. Лектород 1.6, торий , ток уставки примерно 100 ампер. Варилося апаратом Сэм Инжынёринг Ынк. Фотки его гдета были ранее. Я варил, чадо снимало. Варил на улице, на сонце шоб, иначе нишыша не видать, ветер мешает трохе. Запал идет на мин токе, это примерно 8-10 ампер. Трансик короткий , потому мин ток менее не выходит, УЦ начинает ловить ток намагничения. Про алгиритмус я писал уж, вкратце исчо раз: тискаем кнопку - пшол газ, держим ска читаем нужным для старт газ. отпускаем - появляется напруга, запаливает дугу коротким тыком , на видева видно что сие очень просто. далее короткий прогрев лектрода и плавный подъем тока до уставки, за 2 сек. Время фиксированное , от уставки не зависит. Варим, надоело варить - тикам кнопку и держым , ток плавно спадает до мин и далее обрыв дуги. Держим кнопку , столько сколько считаем нужным для пост газ. Лектород 1.6 (тоньше у меня нету, и нихде найти не могу)с десяток раз подряд пробовал запаливать и тушыть, надоело уж - порчи вольфрама не замечал, и перезаточка не требовалось. Скорее перезаточка потребуется если гнать киламетровые швы, ну и канешна если тык в расплав, тут уж 100% перезаточка. Пробовал всякие вариацыи с алгоритмусом. ИМХО то что выше - оптимально и не требует никаких настроек крутелок для управления. Их обилие часто просто напрягает. Точна такую ж бодягу вточил и в переменник. Как то мне слабо видится нужда в осциляторе. ИМХО это для тех , чей моск не может управиться с нормальным лифчиком. Хотя может для интереса вточу и осцилятор.

Maxim_Z написал : Не помню уж где, видел ссылку на буржуинский проджект ац-тиг на мелкой

Да тута была. :) Я потом заитересовался сием и нашол на буржуинских форумах прикольное. Тот чел, шо прожэкт свой апубликовал, спрашавал чаму это у него ключики бздрыкают. Вроде по току хватает, 600 вольт, но бздрыкають сё равно. :) Ему сюдя нада, Худрук объяснить причину бздрыка.

Maxim_Z написал : Да вот, имхо, сёравно правильнее, даже если по вторичке коммутить, делать это всё синхронно. И пропускать несколько тактов на момент коммутации ац.

Мадельку в студию .

sam_soft написал : Я потом заитересовался сием и нашол на буржуинских форумах прикольное.

А поделись плиз сцылками на тамошних спортсмэнов, философов и просто рядовых потерпевшых.

Инфа по сильномогучим драйверам. Имеются подробные помогалки. http://www.igbt-driver.com/index.php?id=2sd315ai

Maxim_Z написал : EBU or not EBU?... Вроде как совпадает с партмаркингом от Vishay, ибо на IR - позиция divested...

Andron55 написал : Практика – критерий, то есть, вскрытие покажет

• ну в общем и в Киеве на имраде 150ебу какието стремненькие стали.. но купил один попроовал - падение такоеже как и на фирменном и на токе 60 ампер работает... далее - будем смотреть... ну и на том же ИМРАДЕ комплементарные пары для драверов брал.. дык один транзюк нормальный (маркированый гравировкой) а второй краской похабно :) так что

алекс ру написал : Емкость батареи 66000mF. Что за кондёры с такой ужасной емкостью?

http://power579.narod.ru/makers/elit/personal/personal.htm http://www.elit-cap.com/files/rus/start.htm

gyrator написал : Инфа по сильномогучим драйверам. Имеются подробные помогалки.

И цена радует, от 3 до 8 тысяч рублей.

sam_soft написал : Вот тута http://www.rapidshare.ru/1105019 тот самы лифчик, давно обесчал.

Красота! И звук, и пятно, и сам лифт – всё по-настоящему!:clapping
Молодец, Сэм! Отличный аппаратец срубила твоя Сэм Инжынёринг Ынк.. А что это за модна жализяка, которую ты пытал? Уж больно красивая, - такую теперь сложно отыскать в подвале, по себе знаю. :)

С уважением, Андрон.

Dizel1 написал : на имраде 150ебу какието стремненькие стали..

Да уж… Что за время, что за нравы! (ц) С уважением, Андрон.

sam_soft написал : Я варил, чадо снимало.

Чадо зайцов не нахватолось?:)

sam_soft написал : Как то мне слабо видится нужда в осциляторе.

Ну разве шо для алюминя

чукча написал : А поделись плиз сцылками на тамошних спортсмэнов, философов и просто рядовых потерпевшых.

это тот, на логике http://www3.telus.net/public/a5a26316/TIG_Welder.html

sam_soft написал : Мадельку в студию .

На неделе помоделю - выложу Как в свичкаде можно задать по-проще управление одним генератором несколькими другими?

Слушатель написал : http://power579.narod.ru/makers/elit...l/personal.htm http://www.elit-cap.com/files/rus/start.htm

Это "пускачи", они работают на конечное сопротивление и внятную индуктивность стартёра, вряд ли им понравится разряжаться на кз. Тут что-то типа photoflash надо, на соотв. напряжение. И то фотофлашные конденсаторы нормированы на несколько сотен - пару тысяч пыхов на "кз" ИФК с паузами для отдыха.

Maxim_Z написал : Это "пускачи", они работают на конечное сопротивление и внятную индуктивность стартёра, вряд ли им понравится разряжаться на кз.

Но это УЖЕ не плохо, возможно надо внятности добавить. А можно мечтать об идеале, долго... :)

Andron55 написал : А что это за модна жализяка, которую ты пытал? Уж больно красивая, - такую теперь сложно отыскать в подвале, по себе знаю.

Да абычная жылизяка, четверка или пятёрка , типа для станочка плитка, строгально-сношального самопального приспасоблена была когда то, чистая патаму што ей уж гадков 10 а то и более, шморгаецца перыядически народом, саседским, мне в основном не до того.

1972 написал : Чадо зайцов не нахватолось?

Не, ачки спецыялно дал чаду :)

1972 написал : Ну разве шо для алюминя

А в чом разница то ? Я ни заметил . Варил и люмень, на обратке , порно это сплошная канешна, перегрев вольфрама тройки на 40 амперах даже, мелочь можно как то варить, но не болеее, но самое главное дуга прыгыет. А поджыг тот же, и ничем ниатличаецца. А так, да, для люменя переменник нужон. Чем и азабочен в паследнее время. :) Па крайней мере с балансом хоть, Всё астальное это порно, рафинированое. И толку снего , с постоянки - член Постоянка - это для чего угодно, но не для люмениевых сплавов

Всем привет! Помогите решить проблему. Делаю аппарат точечной сварки. И столкнулся с проблемой не знаю сколько витков наматывать на первичной обмотке. Параметры трансформатора площадь железа 41см2 обычное трансформаторное железо. Вторичка 1 виток сечением 1600мм2. Ток на выходе со вторички чем выше тем лучше в пике это 5000А. Транс предполагается сделать однофазным т.е. на 220В . нужно узнать количество витков и сечение провода первички. Работает он импульсно 2 секунды потом минута простоя. И не угроблю ли я сеть. Т.е. будут ли скачки в сети. И ещё что если его подключить его на вторичную обмотку мощного сварочного трансформатора(ВД) транс 380/65В мощность 300-400А. Нужно узнать количество витков и сечение провода в этом случае и выдаст ли он нужную мощность и самое главное не испорчу ли я диоды мощного сварочника. Ответ нужен быстро и по возможности с формулами. Надеюсь на Вас.

sam_soft написал : Вот тута

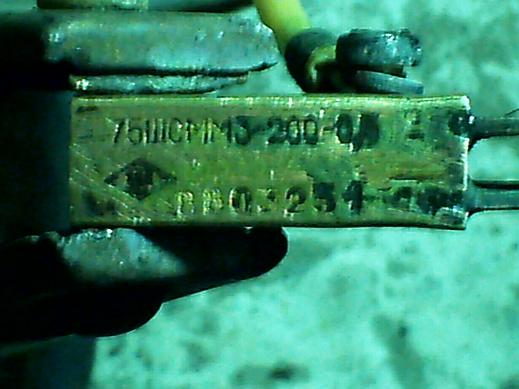

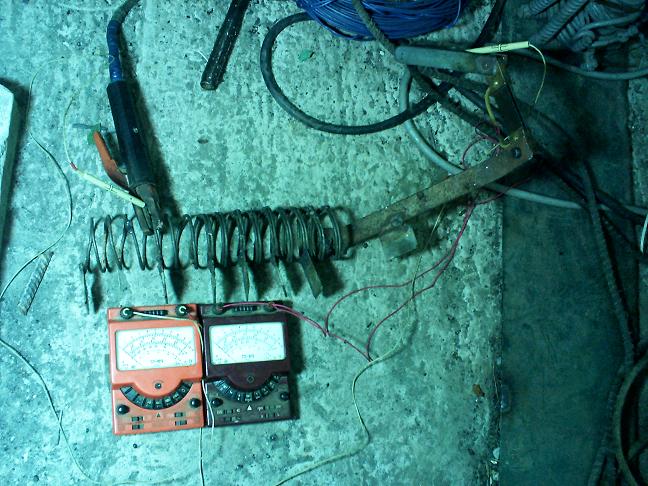

Победил все таки,нашол косяк.Спасибо. А тута эксперементы с Сэмовой конструкцией,МОЛОДЦА. http://flyfolder.ru/12738357 нагрузка на лампочку 36в.(эт когда мучался с поджигом),а алгоритм отрабатывается полностью.

гм.. с формулами ;) напишу пока бес формул 40 кв см - ет около 1 витка на вольт.. 1 виток вторки -1В 4000А Ктр=200 (а на самом деле надо меньше.. около 100) 4000 /200 = 20 ампер (сеть просядет не совсем) при к Тр =100 получим 40А (сеть офигеет:swoon ) касательно второго - Вы чего?:eek: :eek: на выход сварочного выпрямителя транс подключать собрались???;) :a учим матчасть:eek:
