pnetmon написал : Подскажите есть автомат2Р - реле напряжения - контактор 2Р - УЗО находящиеся на одной рейке. все шнайдер кроме реле напряжения. можно 2х фазной шинкой подключить автомат и контактор внизу, контактор и УЗО вверху (реле сдвигается в сторону) или это не по правилам?

Контактор шинкой подключить нельзя. Там другие размеры.

Мастерская электрика

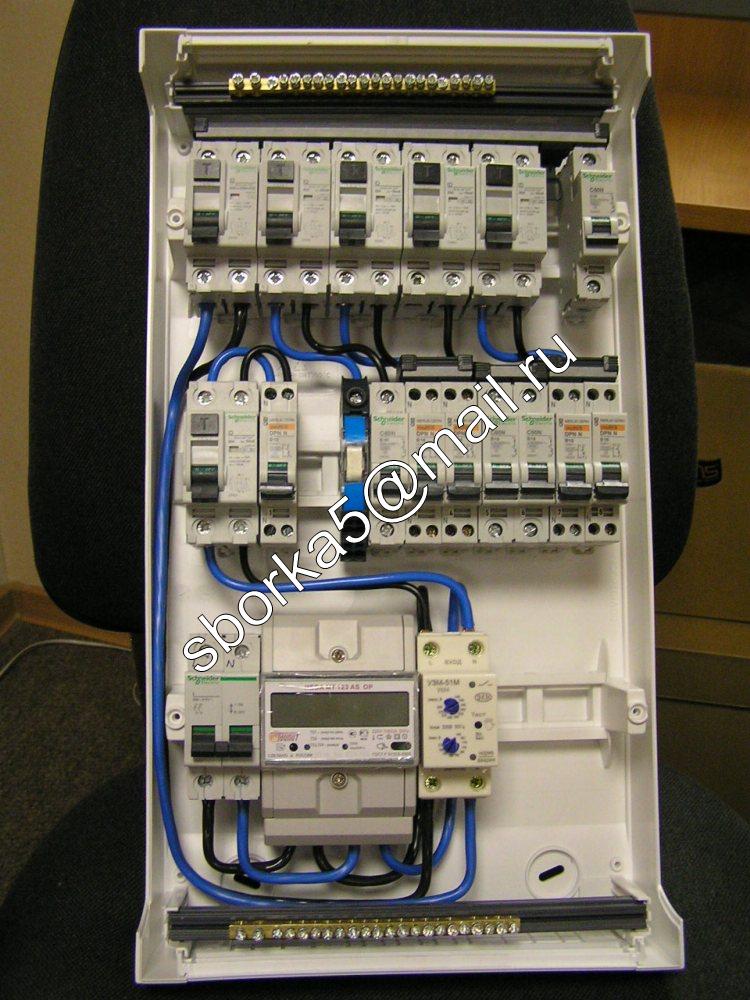

Пример 91. Москва. Корпус Pragma (4*13=52 мод, встраиваемый). Цена 24700.

Мастерская электрика

Юрка доброе утро такой вопрос по шнайдеру в Молдавию откуда поставляют шнайдер.Вроде бы дилер говорит что с Румынии.

serj_mobias написал : Юрка доброе утро такой вопрос по шнайдеру в Молдавию откуда поставляют шнайдер.Вроде бы дилер говорит что с Румынии.

Доброе утро. Вот информация на сайте Шнейдера. Там указано, что своего представительства Шнейдера в Молдавии нет, а его функции выполняет представительство в Румынии. Видимо и физически товар едет через Румынию. В России представительство находится в Москве (с филиалами в разных городах), а товар везут через польскую границу (только когда был кризис с поляками, Шнейдер стал искать обходные пути).

Мастерская электрика

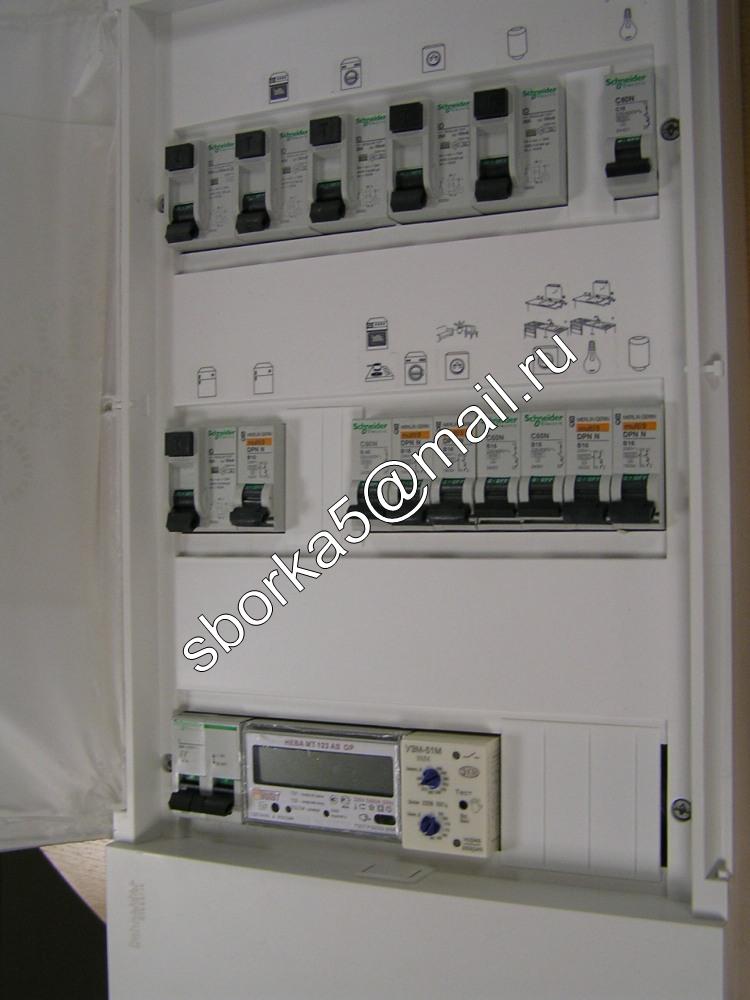

Пример 92. Новомосковск (Тульская область) Корпус Kaedra (3*18=54 мод, навесной). Цена 14600. Доставка: EMS Почта России (8 кг, 1280 руб., 6 дней).

Мастерская электрика

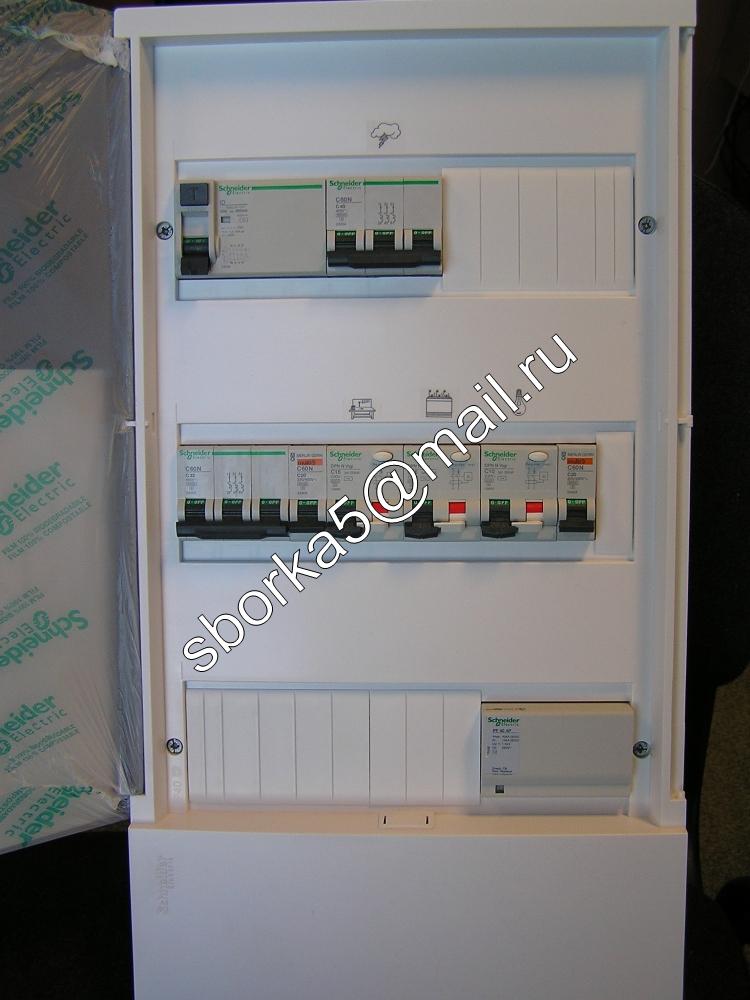

Пример 93. Москва. Корпус Kaedra (3*18=54 мод, навесной). Цена 20 000.

Мастерская электрика

Юрий, мое почтение хочу поблагодарить за безупречную работу( щиток 91). Только у моего электрика возник вопрос и я к нему присоденияюсь - почему все перемычки и подводка фаз в моем случае установлены снизу, в то время как на всех примерах на этой странице они как и полагается размещены сверху? ( примеры 89-93).

Павел

Добрый день, Павел. 1) В Вашем щите было рациональнее поставить гребенчатые шинки снизу. 2) В примерах 83,74,72,68,57 и прочих сделано так же. 3) Шнейдер разрешает подключать свои автоматы, УЗО, рубильники и сверху и снизу (см. посты 7..10 данной темы). По телефону (495) 797-32-32 Вам это подтвердят. 4) ГОСТы и прочая документация не запрещает подключать приборы снизу.

Мастерская электрика

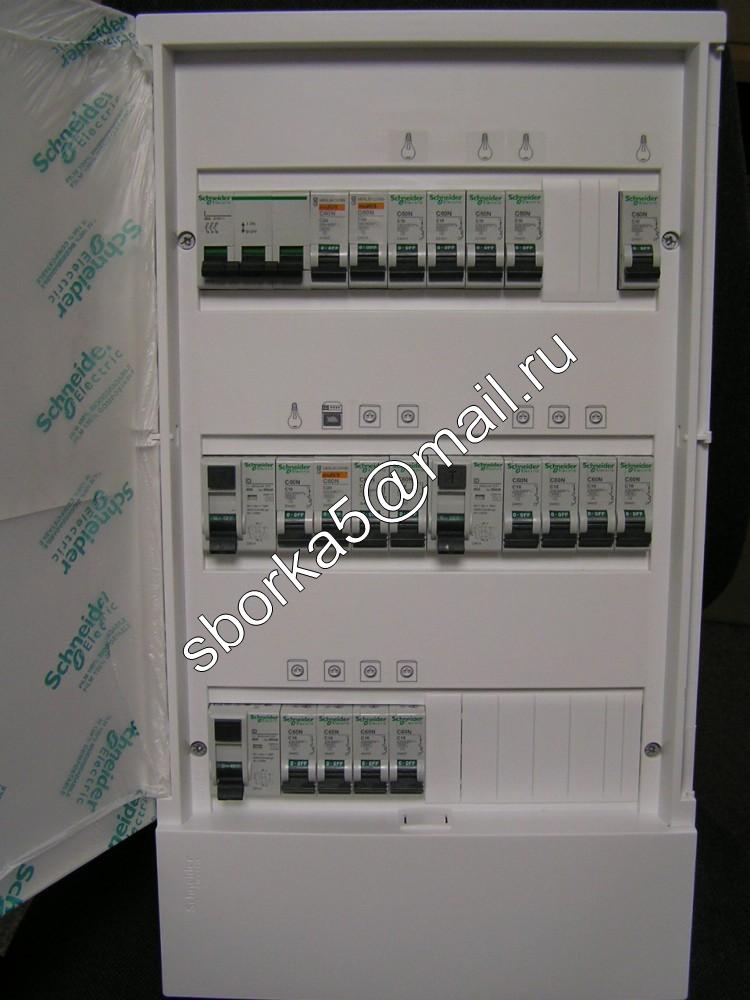

Пример 94. Санкт-Петербург. Корпус Spacial 3D (600*600*200 мм, с навесом, IP66). Цена 38 100.

Мастерская электрика

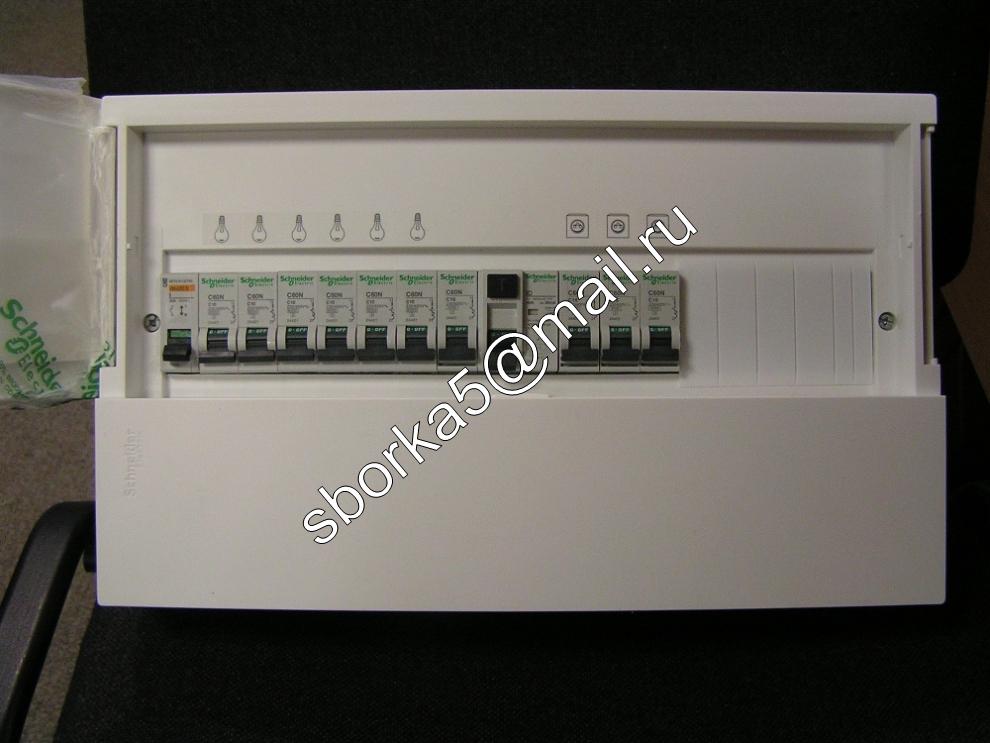

Пример 95. Москва. Корпус Pragma (3*18=54 мод, встроенный). Цена 39 000.

Мастерская электрика

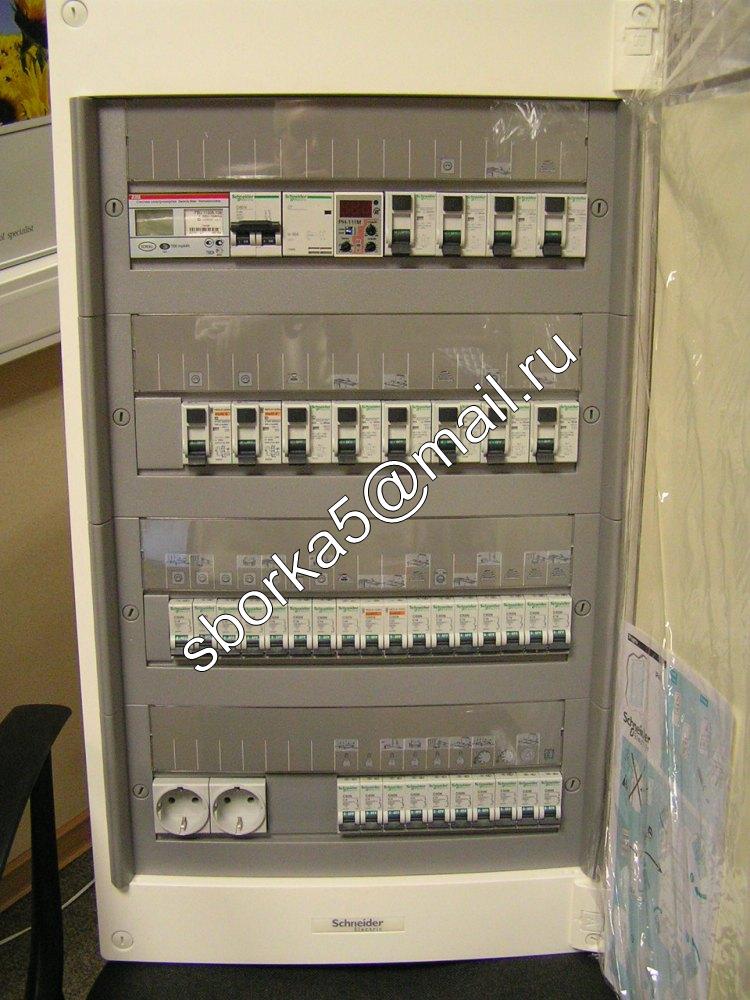

Пример 96. Москва. Корпус MiniPragma (18 мод, навесной). Цена 17 300.

Мастерская электрика

Юрка написал : Пример 94. Санкт-Петербург. Корпус Spacial 3D (600*600*200 мм, с навесом, IP66). Цена 38 100.

Ещё не подключил, тут куча подготовительной работы скабелями и рамой. Не суть. Там кстати, ошибка одна была - моя ошибка. Вы всё правильно по схеме собрали. Ошибка с доп.контактом ABB , я вроде смотрел по каталогу и получалось что NC+NO в положении ON автомата, а оказалось, что в положении OFF/ Поменяль местами проводники 13-14 и 21-22. Аккуратненько, помятую про слабые клемы в доп.контакте. Хорошо схему проверил ещё не повесив, а то под напряжением и уже на повешенном щите былобы геморройно переключать.

VadimVB написал : Ошибка с доп.контактом ABB , я вроде смотрел по каталогу и получалось что NC+NO в положении ON автомата, а оказалось, что в положении OFF/ Поменяль местами проводники 13-14 и 21-22.

Добрый день, Вадим. Я подключал дополнительный контакт не по номерам зажимов, а по сути: искал НО и НЗ контакты в положении автомата OFF при помощи тестера. А контакты были нарисованы в положении автомата ON? Тогда конечно, ошибка была неизбежна. При такой хитрой схеме проверка перед подачей напряжения необходима.

Мастерская электрика

Пример 97. Москва. Корпус MiniPragma (8 мод, навесной). Цена 7 500.

Мастерская электрика

Юрка написал : Добрый день, Вадим. Я подключал дополнительный контакт не по номерам зажимов, а по сути: искал НО и НЗ контакты в положении автомата OFF при помощи тестера. А контакты были нарисованы в положении автомата ON? Тогда конечно, ошибка была неизбежна. При такой хиторой схеме проверка перед подачей напряжения необходима.

Именно. На схеме положение контактов было нарисовано для положения ON, при том что автоматы нарисованы по схеме в положении OFF. Ничего страшного, я как раз вчера( дождь лил полдня - сваривать не хотел под дождём ) сел и проверил всю схему. Ну и поменял местами контакты - там несложно.
