vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

28.11.2012 в 23:21:54

Симферополь написал : Выкладываю их здесь может кому нибудь и пригодиться

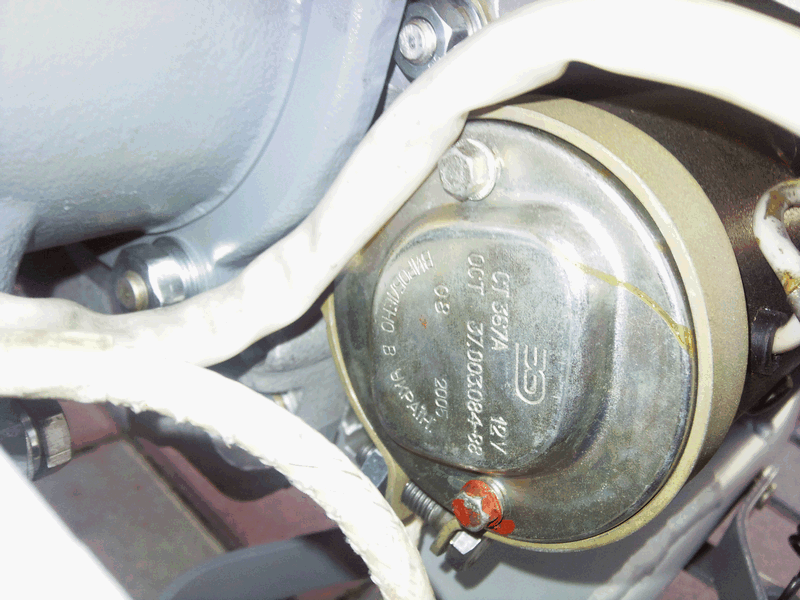

У Вас схема отличается от того МБ , что стоит в Техмаге или Вы сами выключатель массы прикрутили ? Вот более чёткое фото стартёра Кстати он применяется на Запорожце и у него направление вращения не такое , как на всех других :) . Кстати , если мне не изменяет память , ребята с магазина говорили , что массу выключает маленький тумблер на панели управления , но может они и не правы , т.к. схемы я не видел .

0
Вложение
vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

28.11.2012 в 23:36:36

Aleksey53444, отвал по вашему проекту будет в производстве в следующем месяце (уже есть приказ) , и не без моей с вами усилий :) . Возможно мы скоро увидим его в работе . Хочу его себе ...;)

0
Симферополь
Симферополь
Новичок

Регистрация: 05.10.2012

Одесса

Сообщений: 48

28.11.2012 в 23:37:25

Выключатель массы я установил сам.АКБ был почти разряжен.А вот в этом блоке стоят два светодиода-зелёный и красный.И это всё на открытом воздухе.И номер всего лишь 00034.Новая какая-то заморочка.И генератор совсем другой.

0
vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

28.11.2012 в 23:47:16

Симферополь написал : АКБ был почти разряжен.А вот в этом блоке стоят два светодиода-зелёный и красный.

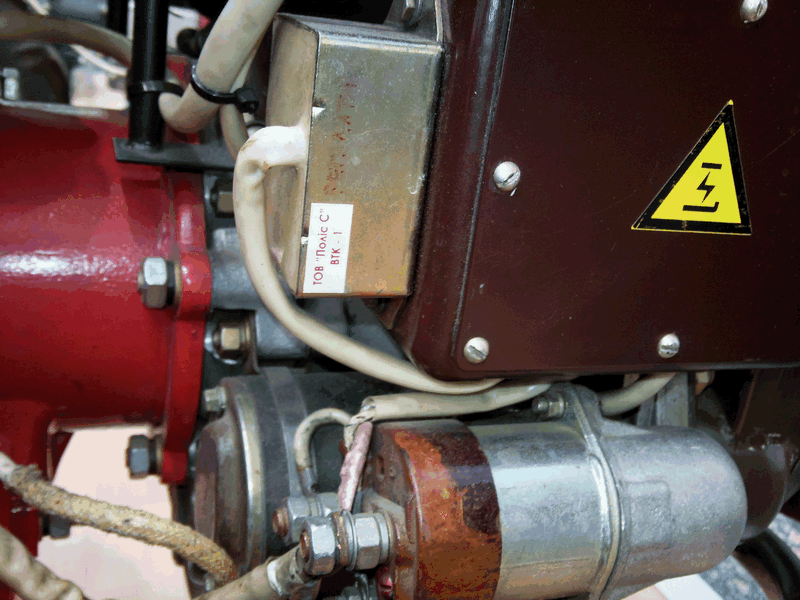

Вы меряли миллиамперметром ток разряда в схему ? Номер на том блоке никому не известен . На выставке ещё на старом МБ-8Э так же стоял этот блок , но на нём была надпись "регулятор" , а не цифры . Светодиоды не вижу :confused:, где они ??? Кстати , Expert54 говорил , что схема заряда аккумулятора плохо заряжает аккум .

Симферополь написал : Новая какая-то заморочка

Это и есть реле-регулятор зарядки аккумулятора :) .

0
Вложение
KoxiC
KoxiC
Резидент

Регистрация: 05.05.2012

Ивано-Франковск

Сообщений: 1015

29.11.2012 в 00:32:37

vagin написал : Aleksey53444, отвал по вашему проекту будет в производстве в следующем месяце (уже есть приказ) , и не без моей с вами усилий :) . Возможно мы скоро увидим его в работе . Хочу его себе ...;)

А какая у него будет цена? Я буду в очереди, если это возможно ...

0
Симферополь
Симферополь
Новичок

Регистрация: 05.10.2012

Одесса

Сообщений: 48

29.11.2012 в 01:25:04

vagin написал : ребята с магазина говорили , что массу выключает маленький тумблер на панели управления , но может они и не правы , т.к. схемы я не видел .

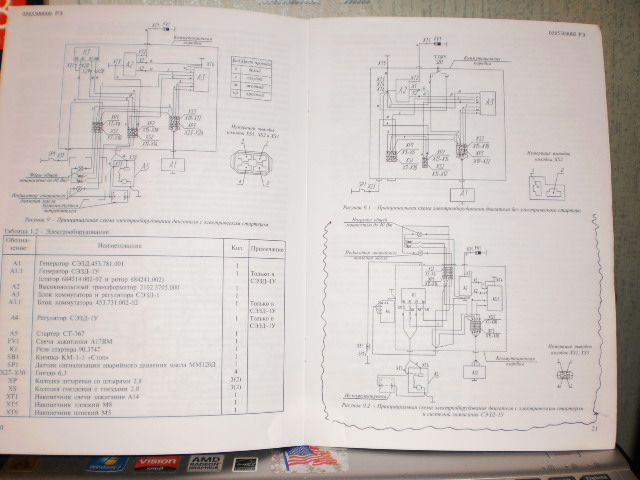

Да по инструкции он называется выключатель массы.Хотя если через него пройдёт пусковой ток то он просто расплавится.Это всего лишь глушилка.Зажигание выключается тумблером.Светодиоды хорошо видны на заведенном двигателе и в другом ракурсе.Вот схема Эл оборуд.Извиняюсь за качество.Скан не грузится.

0
Вложение
vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

29.11.2012 в 10:45:11

KoxiC написал : А какая у него будет цена? Я буду в очереди, если это возможно ...

Один знакомый , от туда ,хочет , что бы цена была не больше 600 грн . Это было бы не плохо , но вряд ли , т.к. только плуг столько стоит , а металоемкость его меньше . Если и действительно сделают 600 грн , то он уйдёт не доходя до магазинов :) . Как будут , то дам один зелёный свисток ;) .

0
vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

29.11.2012 в 10:54:05

Симферополь написал : Вот схема Эл оборуд.Извиняюсь за качество.

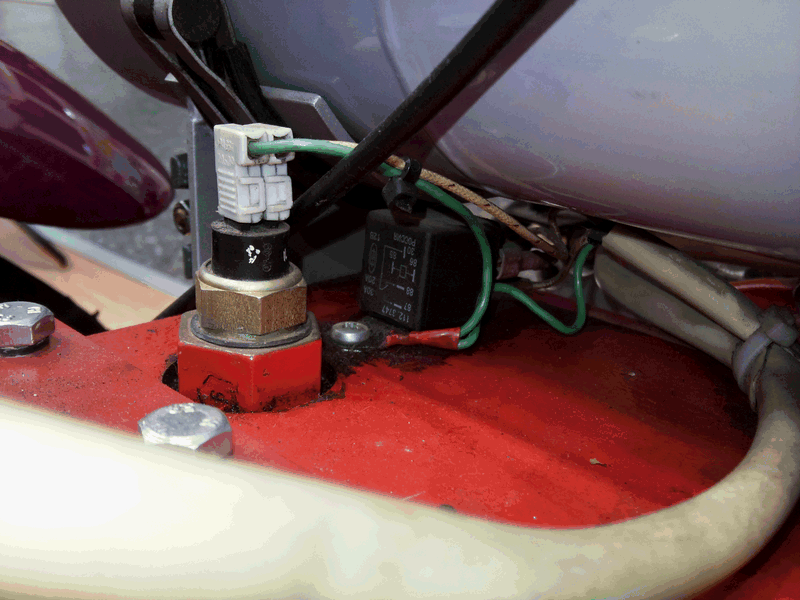

Ничего не видно :( . Может отдельно каждую страницу сфотать ? Сдаётся мне , что зря Вы выключатель массы поставили . Ток идёт через то реле , которое под бензобаком . В авто ведь тоже нет мощных тумблеров на массе и аккум не разряжается (если нет сигнализации) .

Симферополь написал : Зажигание выключается тумблером.

Но зажигание вроде как на руле выключается , как на всех остальных МСах .

Симферополь написал : АКБ был почти разряжен.

Я бы сделал разъём для подключения автоматического зарядного устройства аккума .

0
Вложение
Бело
Бело
Резидент

Регистрация: 05.02.2009

Москва

Сообщений: 5594

29.11.2012 в 11:04:20

vagin написал : авто ведь тоже нет мощных тумблеров на массе

На УАЗ стоит штатный размыкатель массы, один раз спас от пожара;)

0
vagin
vagin
Резидент

Регистрация: 03.10.2010

Винница

Сообщений: 4876

29.11.2012 в 11:13:03

Бело написал : На УАЗ стоит штатный размыкатель массы, один раз спас от пожара

И в чём была причина пожара ? Я думаю не из за производителя , а от соплей , которые нахомутал водитель . На каком авто ещё есть размыкатель массы ? На вашем ?

0
Бело
Бело
Резидент

Регистрация: 05.02.2009

Москва

Сообщений: 5594

29.11.2012 в 11:20:23

vagin написал : На вашем ?

Бело написал : штатный размыкатель массы

http://www.autoprospect.ru/uaz/3151-2206/images/336.jpg поз20

vagin написал : И в чём была причина пожара

В гене коротнуло (прошибло диодный мост), менял потом гену и проводку

vagin написал : а от соплей , которые нахомутал водитель

А это вероятно из собственного опыта

0
