О "чудесах" с напряжением при обрыве нуля

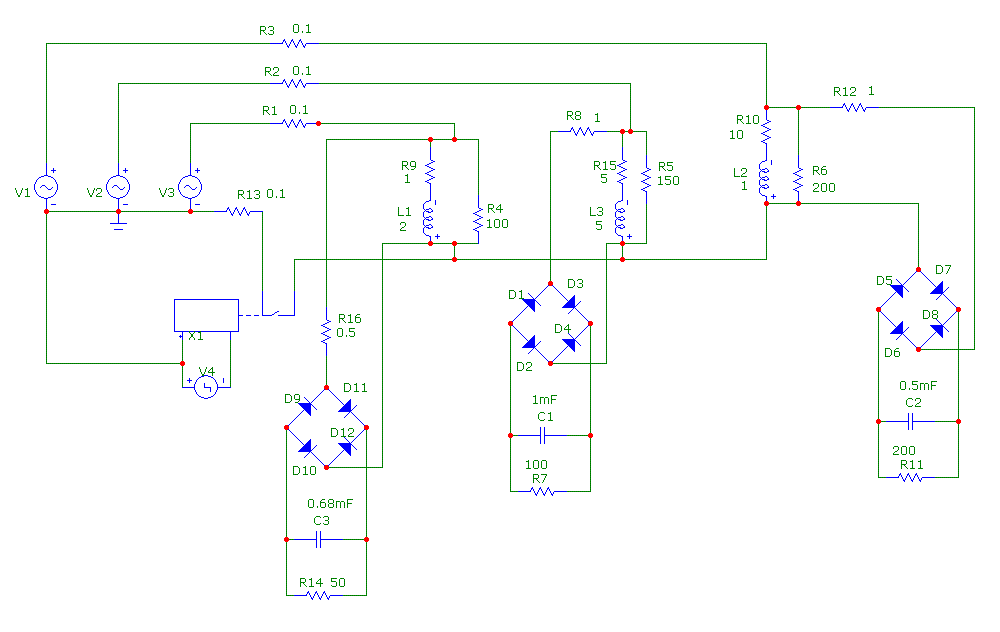

Я тут днем еще помоделировал :o Схема:

мощность нагрузок, питающихся через выпрямитель с емкостью, превышает мощность обычных нагрузок.

При обрыве нуля на нулевом проводе - черт-те-что. Обилие гармоник:

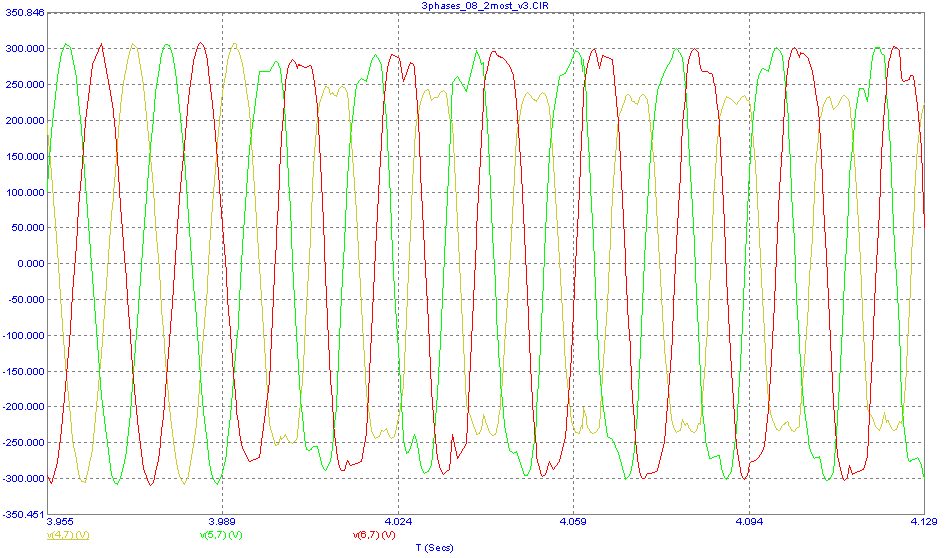

Но не смотря на это - напряжения на нагрузках выглядят достаточно прилично:

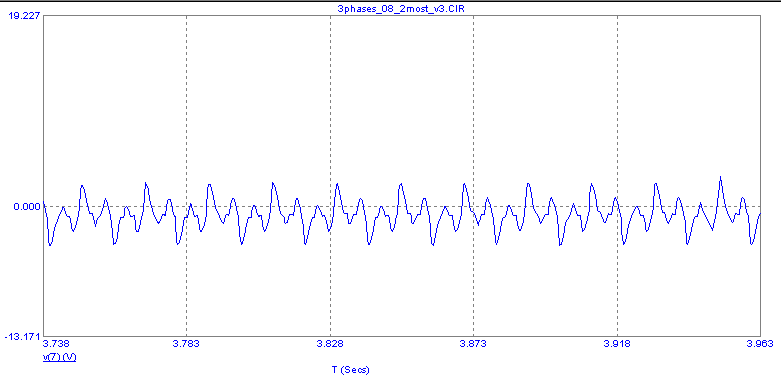

Даже при целом нуле нелинейные нагрузки (выпрямитель, работающий на емкость) создают в нулевом проводе (ненулевого сопротивления) кучу гармоник:

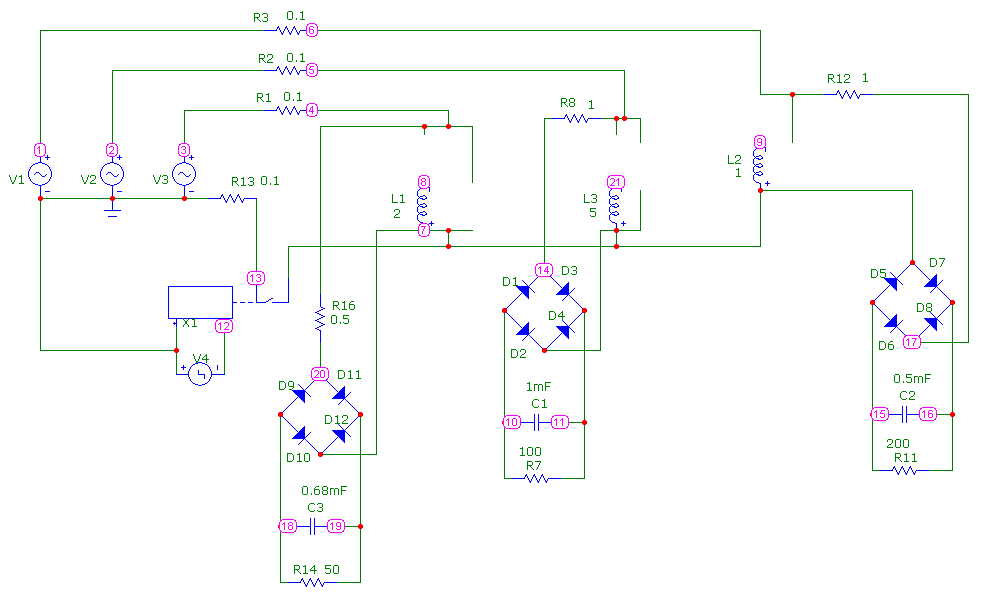

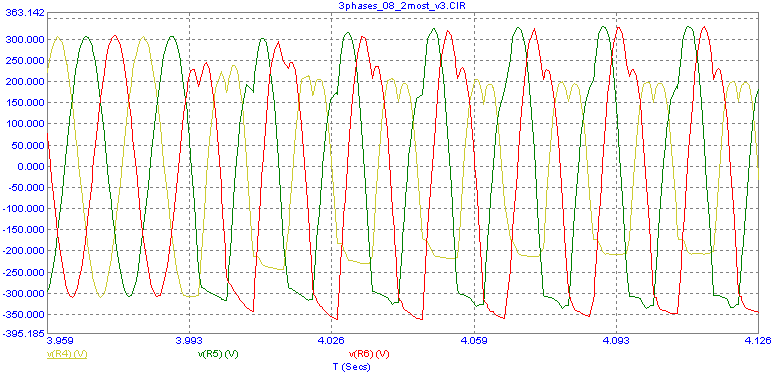

А вот вариант только с нагрузками, питающимися через выпрямитель с емкостью (а-ля КЛЛ, компьютер, телевизор и проч. техника с импульсными БП). На осциллограмме - изменение формы напряжения на входах нагрузок в момент обрыва нуля.

Даже, заменив все освещение на ЛЛ (не КЛЛ) и добавив ДРЛ (уличное освещение), включив все имеющиеся ИБП... Использовав неблагоприятные режимы ВКЛ/ВЫКЛ... В системе физически отсутствуют емкости для создания - filvik эффекта .

Kamikaze написал : (1000 мкФ - это 3,2 Ома => 68А => 15 кВАР, однако) и ничтожно малые активные (4,8 Вт на двух фазах и 48 Вт на третьей)

• Это конденсаторная установка, весом около двух тонн, в каждой квартире..

  2Kamikaze :applause: :applause: :applause:

Помимо отсутствия таких огромных емкостных реактивностей в реальной сети, нужно сказать пару слов об индуктивностях. "Железные" трансформаторы, первичная обмотка которых играет роль индуктивности для сети 220В, имеют магнитопровод, работающий вблизи порога насыщения. При относительно небольшом превышении номинального напряжения на первичной обмотке магнитопровод насыщается, индуктивность резко падает и ток стремительно возрастает. Кроме того, при включении индуктивной нагрузки в сеть индукция в сердечнике из-за переходных процесса может до двух раз превысить рабочую, что вызывает бросок пускового тока. Это, как мне кажется, тоже внесет большой вклад в дело ограничения амплитуды и длительности переходных процессов при обрыве нуля, окончательно исключая возможность катаклизмов типа "пропадания перехода переменного напряжения через нулевое значение" в реальной сети.

К сожалению, я не знаю, как смоделировать в МикроКАПе реальную насыщающуюся индуктивность, может кто подскажет?

Kamikaze написал : имеют магнитопровод, работающий вблизи порога насыщения.

Не обязательно. Есть тр-ры с пониженной индукцией...

AlexMax Бывают... Но обычно запас по индукции мизерный или даже транс частично загнан в насыщение, как, например, у микроволновок или у половины китайских поделок, где трансы греются как заразы даже на ХХ.

Kamikaze Спасибо, очень познавательно, и дает пищу для размышлений.

Kamikaze написал : или даже транс частично загнан в насыщение

Да, тут, кстати, очень многое зависит от железа.

2Kamikaze респект за продлеланную работу!

Kamikaze написал : напряжение на "обрывке" нулевого провода представляет собой чистую синусоиду 50 Гц

И что верят что это правда? что покажет частотомер паралельно нагрузке, если нагрузку комутировать с частотой 500 Гц

причем тут 500 герц, вы очем? Мы здесь рассматриваем трехфазную систему с нессиметричной нагрузкой и обрыве нуля. Сеть 380/220 50 герц
