05.11.2012 в 19:13:07
Блин,не могу скачать ни чертилку ни рисовалку! Прет все какая -то хренотень(деньги видно,просит)
05.11.2012 в 19:21:55

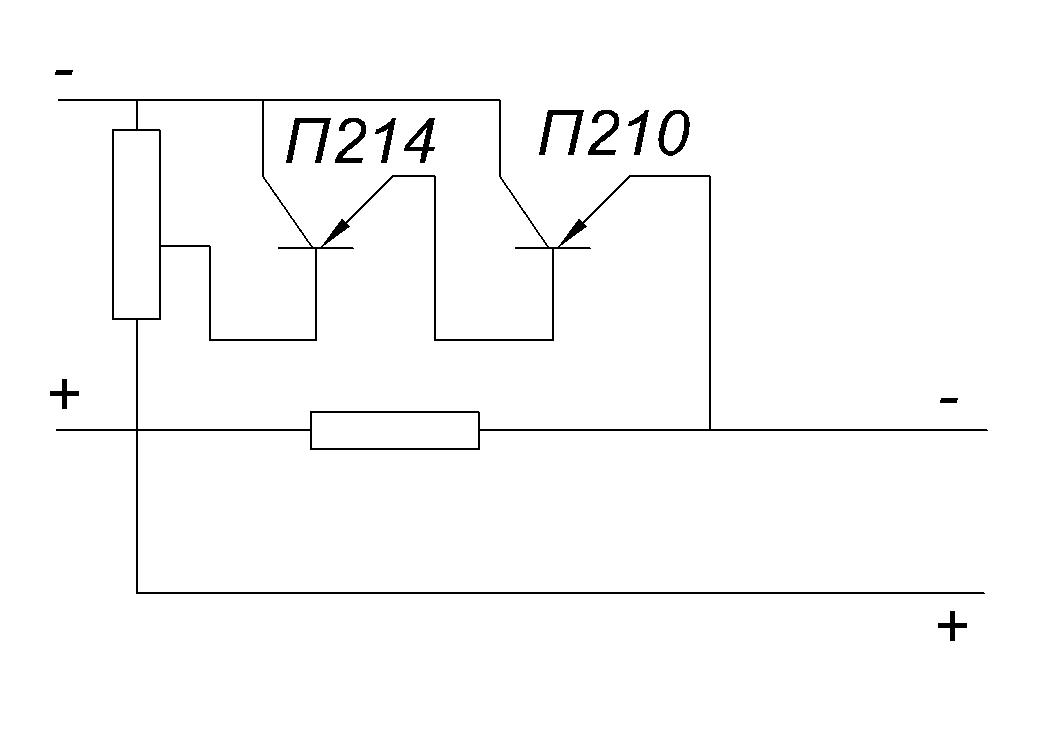

Pavel003 написал : Вот простая схема регулируемого зарядного. Транзисторы П 214 и П 210, стоять должны на радиаторах. Сопротивление 1 ком плюс минус трамвайная остановка, мощность не ниже 2 вт, может больше надо, но врядли, регулировочное хорошо если проволочное. Слева напряжение с диодов, справа пошло на АБ. У меня работает..Вот еще увеличил.
самое то-единственно хорошо ему бы с плавноЙ регулировкой(чтобы вывести на панель,тогда по амперметру можно плавно выставлять ток заряда.
05.11.2012 в 19:46:38
степновец написал : В вашем случае-две(должны быть строго одинаковые,иначе почти все на себя возьмет с меньшим сопротивлением)..
Это не принципиально, могут быть и очень разные работать будет.
степновец написал : самое то-единственно хорошо ему бы с плавноЙ регулировкой(чтобы вывести на панель,тогда по амперметру можно плавно выставлять ток заряда.
Ну так это и есть плавная регулировка.
06.11.2012 в 11:02:56
степновец написал : В вашем случае-две(должны быть строго одинаковые,иначе почти все на себя возьмет с меньшим сопротивлением)..
В пусковом три обмотки включены паралельно. На сколько может отличаться сопротивление обмоток? У них количество витков одинаково но вот в зависимости от расклада витком сама длина провода может и немного отличаться Могу предположить что это порядка 10см максимум.
06.11.2012 в 11:28:15
NAP написал : На сколько может отличаться сопротивление обмоток? У них количество витков одинаково но вот в зависимости от расклада витком сама длина провода может и немного отличаться Могу предположить что это порядка 10см максимум.
Забудь об этом. Никакой роли не играет одинаковость обмоток. Двух полупериодный выпрямитель будет работать и при совершенно разных обмотках, то есть скажем 12 и 18 вольт, и проблем не будет никаких, горбы (выпрямленное) будут разные по амплитуде и все. И встречно обмотки можно включить, ничего не произойдет. Нельзя замыкать обмотку накоротко (как правило), вот это чаще всего приводит к сгоранию трансформатора. А включены они параллельно, для увеличить ток на выходе и усе. Длина провода это активное сопротивление, главным является реактивная составляющая. Так что не мучайся работай спокойно.
06.11.2012 в 11:41:20
Pavel003 написал : Забудь об этом. Никакой роли не играет одинаковость обмоток. Двух полупериодный выпрямитель будет работать
Так разговор о одинаковосте обмоток был за цитатой про пусковой выпрямитель где три обмотки соединены.
06.11.2012 в 11:47:04
NAP написал : Так разговор о одинаковосте обмоток был за цитатой про пусковой выпрямитель где три
Вот если там будут 12, 15 и 18 вольт он будет работать и без особых проблем. Цифры естественно с потолка. А они (обмотки) вообще одинаковы, стопудово будет работать. Просто ток (мощность) не должна превышать допустимую, во всяком случае длительное время.
06.11.2012 в 12:20:10
Pavel003,не совсем понятно что с чем соединяется? где просто провода пересекаются?
06.11.2012 в 13:47:08
NAP написал : Pavel003,не совсем понятно что с чем соединяется? где просто провода пересекаются?
Ну транзистор это понятно? Везде на схеме где есть Т образное пересечение, есть и электрический контакт, то есть точка на схеме должна быть. От левого плюса тоже точка, то есть плюс левый и плюс правый и два сопротивления это одна точка, электрически. Транзисторы могут стоять на одном радиаторе.
06.11.2012 в 16:32:48
Покажу схему как бы знающим они подскажут. А транзистор на радиатор нужно садить через изолятор? Или как?
