NAP написал : А транзистор на радиатор нужно садить через изолятор? Или как?

Просто, можно использовать пасту теплопроводную, Если корпус зарядного не участвует в схеме( то есть на нем нет клемм, то и от корпуса изолировать не надо. Если корпус люминь примерно миллиметра 3 можно его использовать как радиатор, но настоящий радиатор лучше.

0
NAP
NAP
Резидент

Регистрация: 24.06.2008

Сумы

Сообщений: 9948

06.11.2012 в 17:23:40

Вчера в мотлахе нашел мощный радиатор с какими то детальками по имени ТЕСЛА КУ6082 кажись Но там по 2 вывода торчит. А указанные вами наверное шайбой к радиатору прижимаются. Я эти шайбы на 3 крепежных отверстия использую как прокладки на завесах при проседании калитки. Центральное отверстие как раз подходит. Я не знаю но САПРовцы их много раньше выбрасывали. Я собрал.

0
Pavel003
Pavel003
Резидент

Регистрация: 20.02.2011

Харьков

Сообщений: 6099

06.11.2012 в 17:43:40

NAP написал : КУ6082 кажись

Это похоже на тиристор. Прижимаются шайбой, бывает плоская, а бывает как сковорода, но без дна естественно, чтобы верх транзистора проходил, через нее. Два вывода может торчать и у транзистора, корпус транзистора является коллектором. У наших чаще всего и коллектор выводится не смотря, на то что это фактически корпус.

0
степновец
степновец
Местный

Регистрация: 03.01.2011

Сообщений: 190

07.11.2012 в 00:39:53

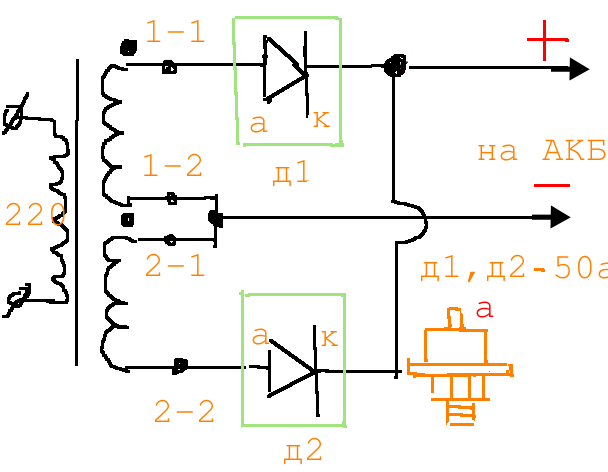

Вот что получилось: схема со средней точкой-

0
Вложение
степновец
степновец
Местный

Регистрация: 03.01.2011

Сообщений: 190

07.11.2012 в 10:24:59

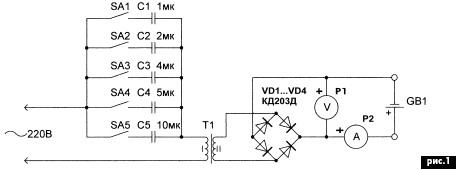

Как обещал схема с регулировкой по первичке:

0
Вложение
Pavel003
Pavel003
Резидент

Регистрация: 20.02.2011

Харьков

Сообщений: 6099

07.11.2012 в 10:34:19

степновец написал : Как обещал схема с регулировкой по первичке:

Не встречал таких схем. То есть, работать она будет, но ни разу не видел ни пром. ни самопала такого. Наверное что есть в ней не то.

0
NAP
NAP
Резидент

Регистрация: 24.06.2008

Сумы

Сообщений: 9948

07.11.2012 в 10:36:34

степновец написал : Вот что получилось: схема со средней точкой-

Это получается только зарядное? Пуск через нее не получится? Схема такая как и я с ваших слов нарисовал http://www.mastercity.ru/showthread.php?t=150851&p=3415107&viewfull=1#post3415107

0
NAP
NAP
Резидент

Регистрация: 24.06.2008

Сумы

Сообщений: 9948

07.11.2012 в 10:37:31

степновец написал : Как обещал схема с регулировкой по первичке

Конденсаторы на какое напряжение должны быть?

0
NAP
NAP
Резидент

Регистрация: 24.06.2008

Сумы

Сообщений: 9948

07.11.2012 в 11:26:35

Pavel003 написал : Везде на схеме где есть Т образное пересечение, есть и электрический контакт, то есть точка на схеме должна быть.

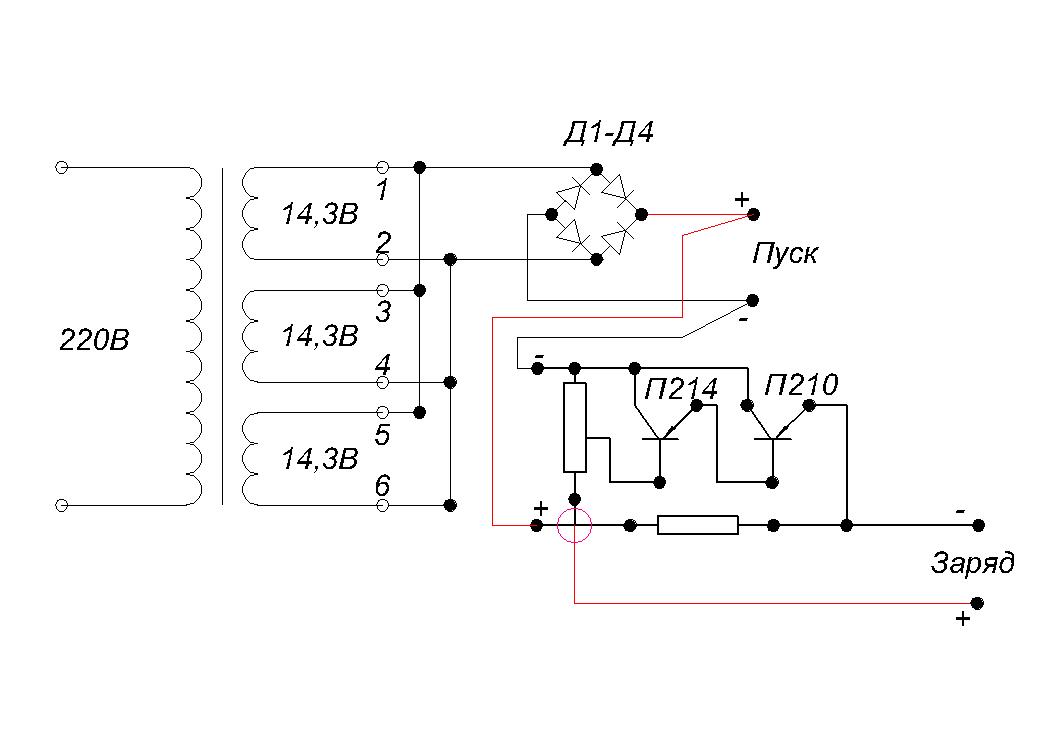

Совместил 2 части схемы. Вот что вышло От пусковых клем выполнен отросток на зарядку. Розовый кружочек момент не понятный.

0
Вложение
Pavel003
Pavel003
Резидент

Регистрация: 20.02.2011

Харьков

Сообщений: 6099

07.11.2012 в 11:56:00

NAP написал : Розовый кружочек момент не понятный.

Соединение (контакт) там есть. Схема абсолютно правильная. Если входного напряжения хватит будет работать.

NAP написал : Это получается только зарядное? Пуск через нее не получится? Схема такая как и я с ваших слов нарисовал

Почему? помогать можно.

0
NAP
NAP
Резидент

Регистрация: 24.06.2008

Сумы

Сообщений: 9948

07.11.2012 в 12:19:02

Pavel003 написал : Почему? помогать можно.

Что с диодным мостом что полупериодная (может не верно назвал) все равно пуск (помощь АКБ) выполнят? Но все таки на какой лучше остановится мост или 2 диода?
