Ток 60А через 20см кусок провода 6кв.мм.

Alexiy написал : Каждый раз меня разбирает нервный смех, когда читаю аргументы против пропаянной медной скрутки в обычной проводке. Такой бред...

Мне тоже смешно, когда посмеяться над овцами залезают в свинарник, а над курицами смеются в общественном туалете, например ...

Alexiy написал : О каком плавлении металлов речь?!

Тут про плавкие вставки, вообще-то, разговор был.

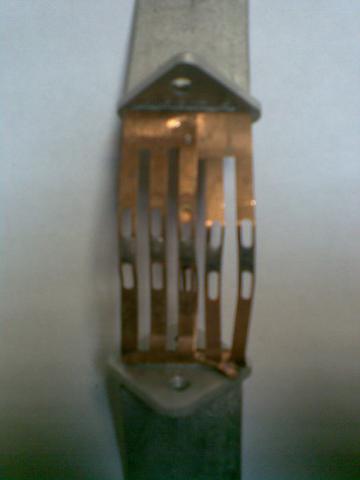

Вскрыл вставку 250А. Фото с мобилы. Фотоаппарат у дочери.

Bladiclab написал : Вскрыл вставку 250А. Фото с мобилы. Фотоаппарат у дочери.

Плохо видно всё таки. Там во вставке - спаяны две медяхи, или капля олова висит в центре овального окна в единой ленточке? НА гром полосе на ДШ АТС стояли предохранители, где две проволочки в виде пружинок спаяны концами. Капля припоя подплавилась - предохранитель выбило, пружинки сжались. Фоток в сети не найду, и на руках не осталось предохранителей этих. .

ИС-X написал : Кстати, в печатных платах широко применяют наплавление припоя на те дорожки, где ожидается большой ток. Это что - тоже запрограммированная плавкая вставка?

"Большой ток" - это сколько? И ширину дорожки под этот ток. По цифиркам будет видно, что там запрограммировали.

Netlog, капля припоя/олова на ленточке между окнами.

Netlog написал : на ДШ АТС стояли предохранители, где две проволочки в виде пружинок спаяны концами

Там немного не так - подружиненный шток припаян в верхней части и при превышении тока припой расплавляется и шток выталкивается, касаясь сигнальной пластины , которая замыкает цепь сигнализации стойки и ряда. В любом машинном зале стояли машинки для пайки подобных предохранителей - вставляете, нажимаете рычаг, под большим током припой расплавляется и шток проваливается на нужное место, ток одновременно отключается и шток вместе со своим припоем остывает, используя в качестве теплоотвода тот же рычаг. P.S. Поправлюсь - цепь сигнализации замыкает не выскочивший шток, а подпружиненная пластина, которая удерживается этим штоком снизу.

Netlog написал : Плохо видно всё таки. Там во вставке - спаяны две медяхи, или капля олова висит

в мощных вставках кажись не используют припой ,точнее не видел.видел что сгораемый элемент прижат к силовым контактам вставки винтами через железку,встречал иногда вставки привареные к силовым контактам точечной сваркой.

Netlog написал : Капля припоя подплавилась - предохранитель выбило, пружинки сжались

это не пружинки а элемент который непосредственно сгорает от кз и находится он в кварцевом песке во избежание появления дуги вместо сгоревшего элемента,а в том месте где вам показалось что это припой скорее всего остались частицы песка или следы окисления.

avmal написал : Там немного не так - подружиненный шток припаян в верхней части и при превышении тока припой расплавляется и шток выталкивается

плавится не припой а эти желтокрасные ленточки,а про шток правильно,при сгорании этих ленточек нитка тоже отгорает и освобождает флажек снаружы вставки что свидетельствует о перегорании предохранителя.во вставке на фотке этого нет

нервный написал : плавится не припой а эти желтокрасные ленточки

Мы говорим про разные вставки - мы про предохранители на шаговых АТС, а вы про про плавкие вставки, которые купаются в кварцевом песке в этих самых корпусах типа ПН-2.

avmal написал : Мы говорим про разные вставки - мы про предохранители на шаговых АТС, а вы про про плавкие вставки, которые купаются в кварцевом песке в этих самых корпусах типа ПН-2.

туплю чёто. что касается фотки чуть выше повторю

Netlog написал : Плохо видно всё таки. Там во вставке - спаяны две медяхи, или капля олова висит в центре овального окна в единой ленточке?

Овальных окон два, капля на перемычке, медяха целиковая...

нервный написал : ,встречал иногда вставки привареные к силовым контактам точечной сваркой.

Таких всё больше...

ИС-X написал : Кстати, в печатных платах широко применяют наплавление припоя на те дорожки, где ожидается большой ток. Это что - тоже запрограммированная плавкая вставка?

кабельщик написал : Дык, ясное дело, будет холодно, чего проверять то. По первичке на дорожки шириной 5-7мм сверху напаиваю залуженный провод диаметром 1,5мм. На вторичке на дорожки шириной 15-20мм на фольгу паяю соответствующие форме дороги пластины из меди 0,5мм. Кода то давно мелькнуло, человек на выходных дорожках просто наплавил припоя поболее, с большой горкой. При больших токах припой расплавился и стек по плате. Так что без толстой медяхи никуда.

..
