А кто-нибудь пробовал сделать сварочник? Часть 12

Люди,можно вас отвлечь?Год назад подарили сварочник АС-200"Искра". Сразу переделал на постоянку и обратил внимание,что вторичка люминиевая.Варит довольно неплохо.Сейчас попалась аналогичная медная шина,также хочу поднять напр.холостого хода с 62 до 80В.Есть смысл перематывать?

Dodelnic написал : Сейчас попалась аналогичная медная шина,также хочу поднять напр.холостого хода с 62 до 80В.Есть смысл перематывать?

Да не стОит добро переводить. Лучше он от этого не станет.:) А сеть присаживать сильнее будет.

gyrator написал : Вот картинка заготовки для "немотального" дросселюки-чебурана на 25-ых Мо-пермаллоевых

А можно по подробнее про Чебурашку?

101km написал : А можно по подробнее про Чебурашку?

Можно. Сердешник-20 колечек К25X12X7 из Мо-пермаллоя (проницаемость не знаю), обмотка-5 витков из отрезков экранной оплётки надетых коаксиально друг на друга и изолированных (каждый) слоем малярного скотча поверх которого слой лавсановой пленки для ламинирования. После сборки сердешников, теплостоков и полуобмоток, обмотки формируются распайкой полуобмоток на торцевых комм. планках. Начальная индуктивность 20 мкГ. При токе подмагничивания 100А останется около 10мкГ. Вопчем, пришел к тому, что дроссель и транс должны иметь одинакую чебуранную конструкцию которая себя оправдала. Да и ленив я обмотки мотать. :o

sam_soft написал : Кое что там нидаделано - асцырлятор, никак не соберуся, да и ненада он особо, чисто для фарша прилепить жылательно.

Сем, тут щас тоже выбираю конструкцию осцылятора (для фаршу:) ) Остановился на китайском варианте:) Последовательного типа. Фишка в чём - высоковольтные импульсы формируются от общего со сварочным инвертором генератора. Если применительно к косому. то импульсы прикладываются в прямом направлении к вых. диодам. Вероятность пробоя исключается. Есть у кого опыт в этом варианте, может где подводный камень?

gyrator написал : Да и ленив я обмотки мотать.

Ну ни себе фига! В трансе коаксиал понятен, а в дросселе? Не проще ли жгутик пропустить вместо печатного сендвича и плясок с оплетками? Ну рази только РК в избытке...

gyrator написал : обмотки формируются распайкой полуобмоток на торцевых комм. планках.

Я не понял, витьков 5 или один?, а изоляция между слоями в целях борьбы со скином?

Слушатель написал : Не проще ли

Конечно проще. Однако, мотать-это слишком тривиально и не интересно. :o Желаю, чтобы и транс и дросселюка были единообразны по конструктиву. Я же не серийник делаю, а раритетный прибор в коем всё дОлжно быть орЫгинально-и топология и конструктив. Как в известном высказывании "дикого прапора": "В человеке всё должно быть прекрасно: погоны, какарда, исподнее... "(с). Для корпуса присматриваю в магАзинах мусорное ведёрко кавадратной формы и оранжОвой расцветки. ;)

101km написал : витьков 5 или один?

Ессно 5. А на скин в дросселюке, ИМХО, можно "забить". Изоляция нужна чтобы экранные оплетки не замыкали т.к. они не имеют собственной изоляции. Вот эффект близости, опять же ИМХО, более заметен, но при короткой длине обмотки и он тоже не так страшен, бо вся тёплость с моток ( по аналогии с ключами и диодами) должна сдуваться воздусями.

gyrator написал : Изоляция нужна чтобы экранные оплетки не замыкали т.к. они не имеют собственной изоляции.

Ну понятно если 5. Я вот так понял. А чтоб ваще понятно, понакомпасил. Иногда проще нарисовать...

gyrator написал : ...мотать-это слишком тривиально и не интересно. Желаю, чтобы...

Вот это мне понятно :)

1972 написал : Остановился на китайском варианте Последовательного типа.

Чэсна гаворя паралельных в инверторах я не видел. А что значит китайский ?

1972 написал : Фишка в чём - высоковольтные импульсы формируются от общего со сварочным инвертором генератора. Если применительно к косому. то импульсы прикладываются в прямом направлении к вых. диодам. Вероятность пробоя исключается.

Вот эт Я не понял. Фроня с Исабом толковые дядьки. В своих мануалах они всегда лепят структурки своих гератов. Там все понятно что и как подключено. Посмотри. Года три или четыре назад kava скидывал на тут схемку асцырлятора , намалеваную от руки. Шоб не рыца тебе в вековой пыли, леплю её снова. Слегка подрихтовать ее и она вполне покатит как для DC так и для AC.

sam_soft написал : А что значит китайский ?

В некоторых китайцах наблюдал сие.

sam_soft написал : Вот эт Я не понял.

Сем, искренние спасибо за инфу.
Где-то в течение недели - двух планирую испробовать несколько вариантов осциллят., в том числе и выше опИсан. Если оно не убьёт выход - скину информацию, схему. Поразила простота решения (во всяком случае на первый взгляд).

Слушатель написал : Вот это мне понятно

Мне не понятно. Любую хрень я намотаю за час, а вот колечки посмотрел по 80 р. Множим на 10=800 и понеслась... А ещё пробьёт этот скотч, а ещё внутренние жилы перегреются...

sam_soft написал : Года три или четыре назад kava скидывал на тут схемку асцырлятора , намалеваную от руки.

Эту схему,подрихтованную я собирал два раза,оба девайса пашут.Есть ещё и другая,более свежая. Только на электрике автором был вроде как другой чел?Или ники от одного?

101km написал : А ещё пробьёт этот скотч, а ещё внутренние жилы перегреются...

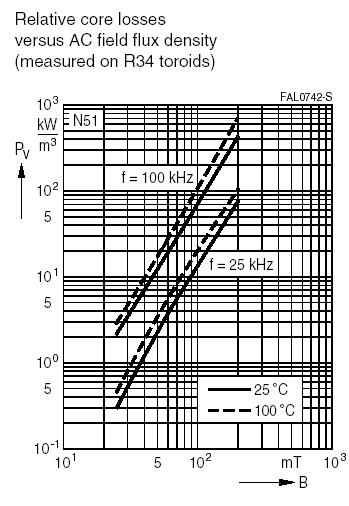

Видел во очую бинокль Гиратора.Не проб"ет,а решение очень мудрое.Эт год назад было. В нашей деревне найти колечки ,очень просто.А найти Epcos не возможно,так что он правельно сделал.Да к тому же свои плюсы,ну и минусы.
