А кто-нибудь пробовал сделать сварочник? Часть 12

Также немаловажно наличие качественного блокирующего конденсатора (тот, что 1..2 мкФ по питанию 300В) и грамотная его установка.

А какие конденсаторы сюда лучше ставить? К73-11 пойдут?

Слушатель написал : а КПД все же 100

Ежли вы так хотите - пожалста, да будет так. Мне без разницы ;)

Кто знает, как (из вторички) померять напряжение питания на мосте (в первичке) ? Хочу какую-то гальваническую развязку. Транс не подходит - постоянка. Оптронную, наверно ? Что сделать, чтоб не искажала - м.б. преобразовать напряжение в частоту ?

VCucumber написал : Кто знает

Ищи поиском... Страниц ...надцать назад обсуждалось. Предлагалось токовое зеркало на паре оптронов. Я пошел другим путем. Мерю импульс на вторичной обмотке(либо доп. обмотке) с учетом Ктр.
Тебе зачем?

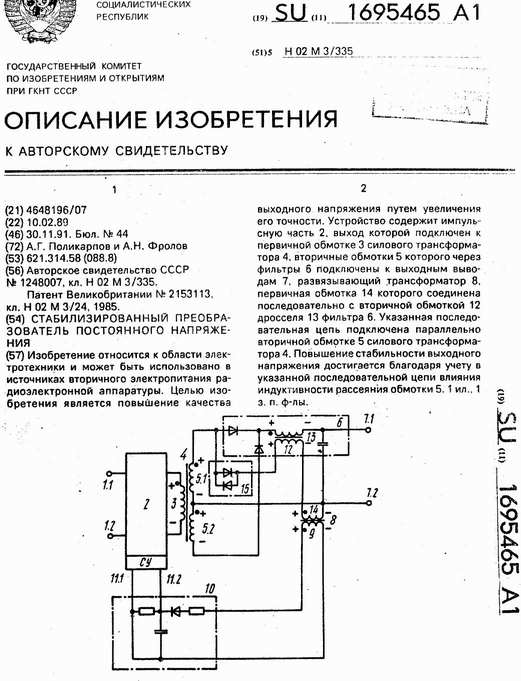

VCucumber написал : как (из вторички) померять напряжение питания на мосте (в первичке) ?

Примерно так. А если дроссель переместить в минус и выкинуть один лишний диодик, то не придется ничего на него доматывать. Достаточно точно и термостабильно.

2Multik Молодца! Страничку свою сделал, оч рад за Вас!

кабельщик написал : Предлагалось токовое зеркало на паре оптронов.

Типо того. Щаз попробую найти.

кабельщик написал : Тебе зачем?

Примочку(c) хочу изобрести. Коэффициент заполнения ограничить.

rvd написал : немаловажно наличие качественного блокирующего конденсатора (тот, что 1..2 мкФ по питанию 300В) и грамотная его установка.
А какие конденсаторы сюда лучше ставить? К73-11 пойдут?

При "грамотной установке" у меня 0,68 ЭПКОС в RytmArc до 170А тянет, а в оригинале был 0,22. За К73 не уверен, скорее нет, из наших знаю катят К78-2

VCucumber написал : Примочку(c) хочу изобрести

Дак уже изобретено... Велосипед однако...

Bigson написал : 2Multik Молодца! Страничку свою сделал

А где? Почитать бы...

кабельщик написал : А где? Почитать бы...

http://multikonelectronics.com/
