А кто-нибудь пробовал сделать сварочник? Часть 12

2simpson Прошу извинить за дотошность. Немного неясно с направлением обмотки. Я намотал транс обратнохода :две обмотки - от одной и той же щечки каркаса, обе - по часовой; третью - от другой щеки каркаса, по отношению к первым двум - против часовой. И что же? Меряю по методике http://www.electrik.org/modules.php?op=modload&name=News&file=article&sid=31 а у меня все концы - на одной щечке, а начала все - на другой. Короче - наверное все нормальные люди мотают все обмотки от одной и той же щечки и (например) все по часовой. Тогда все начала будут строго на этой щечке.
Или я не прав ? Спасибо.

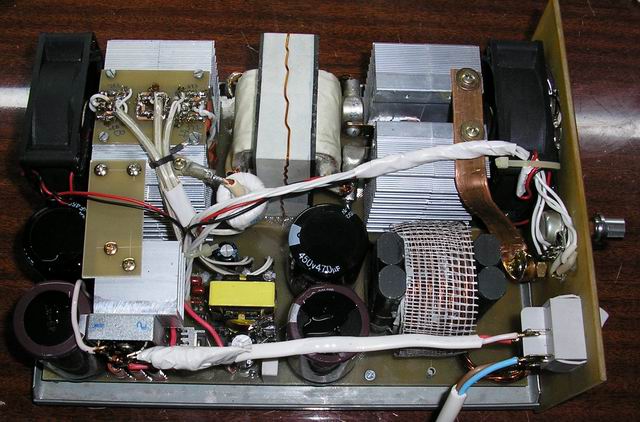

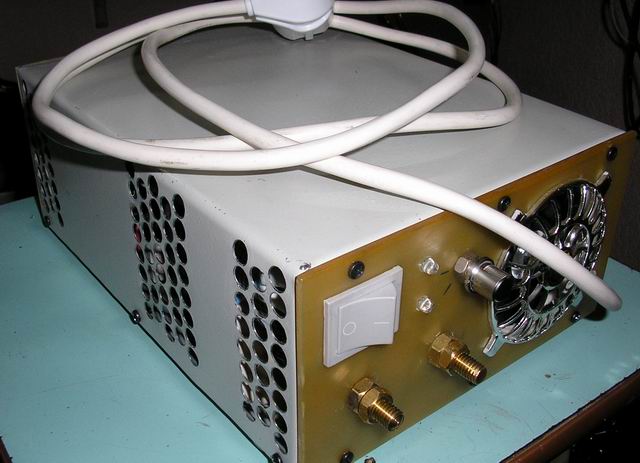

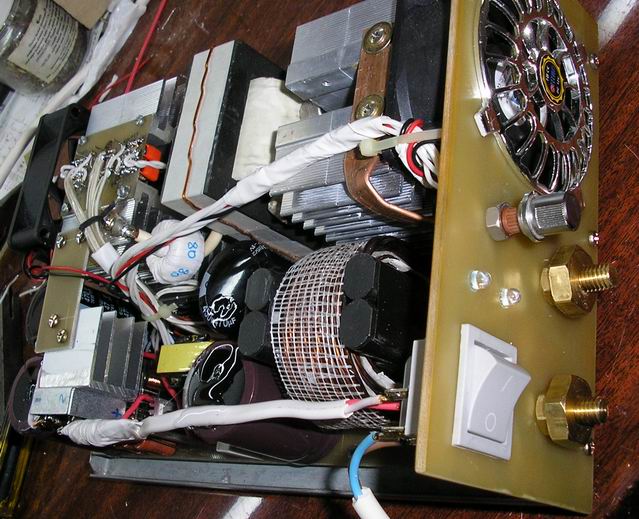

Рад всех приветствовать . Вопрос такой : решил поставить в инвертор автомобильное реле ( достать другое - проблема ) , в Торусе вроде тоже подобное стоит , если кто уже применял у себя автореле то поделитесь как они , не залипают ли контакты ( вскрытие показало что контакты в них не особо мощные ) .

Был в автомагазине, там видел от ' Газели' на 50 ампер , наверное можно попробовать

Кто нибудь знает, можно ли сдваивать в параллель транзисторы типа Irg4pc50u?

2Тормозз: simpson прав, неважно на какие щечки сделаны выводы, главное - направление витков. Sasha L: параллелить можно все, главное обеспечить нормальные условия при параллельном включении (резисторы в затворах и т.п.). Ну и стоит скинуть общий ток процентов на 10-20 изза неидеальной симметрии токов по ключам.

Описание на диод 150ebu02 (04) есть у кого?

Sasha L , есть у http://www.alldatasheet.com/

[QUOTE=Sasha L]Описание на диод 150ebu02

Вот оно.

Пока писал уже ответили.

2чукча 2chernooleg Спасибо :).

2Тормозз

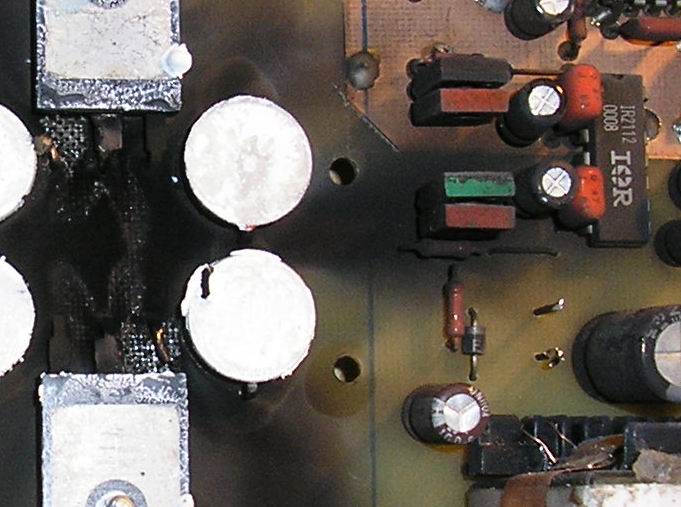

Расположение на щечках не имет никакого значения, справа или слева или вообще в воздухе. Померь ты индуктивности , соединяя концы обмоток и не мучайся. Если нечем мерить и купить мерилку непозволительно, то сделай какой простейший девайсик. Схемок есть немало. И ваще, мерилка индуктивностей в нашем деле крайне полезная штука. Она не раз еще приготиться и не раз поможет избежать взрыва. Может у тебя витковое в трансике, оттого и проблемы

2Тормозз

Тормозз написал : Я намотал транс обратнохода :две обмотки - от одной и той же щечки каркаса, обе - по часовой; третью - от другой щеки каркаса, по отношению к первым двум - против часовой. И что же?

В итоге все относительные начала будут совпадать. ;) Чтобы Вам разобраться, предложу следующее:

1. Мотаем "эталонную " обмотку, т.е. ту, от фазировки которой в последующем будем отталкиваться. Допустим начало её будет находится на выводе 1 стороны 1. Причём мотаем ну.....пусть по часовой.
2. Допустим что конструкционно наилучший вариант размещения другой обмотки - с началом на выводе 2 стороны 1. Её мотаем аналогично первой - по часовой.
3. Следующая обмотка должна иметь (предположим!) начало на выводе 10 стороны 2 и конец на выводе 3 стороны 1. Здесь можно стартануть с вывода 10 и мотать по часовой, а можно начать с вывода 3 и мотать против часовой. Начало (относительное) будет всё-равно на 10-ом пине. Правило - относительное начало обмотки всегда там,где направление обмотки совпадает с эталонной.

Тормозз написал : Короче - наверное все нормальные люди мотают все обмотки от одной и той же щечки и (например) все по часовой. Тогда все начала будут строго на этой щечке.

Это просто и понятно. Однако условия конструктива и размещения зачастую не дают такой возможности.

2simpson Весьма признателен за подробности.Напоминает школьное "правило буравчика". С уважением.

2sam_soft
Ну как там транс из одножилки? На проце че нить сурьезное слепил?

2_SERGEY_
Вот как раз все вместе и буду пробовать.
Не люблю я курочить работающие девайсы, какой бы он ни был. Потому приходиться лепить новый аппаратик с нуля. Там и буду все испытывать. Времени свободного не так много, а на работе этим не займесся, у меня тут даже паяльника нету :) Код я набил, по кускам проверил в симмуляторе. В принципе, все несложно.
Стартовая схемка и печатка тута. Шо получиться потом - хрен его знает :)

Кстати,
народ! кто и как делает двухслойные печатки ? У кого есть какой опыт самоизготовления таких изделий. Поделитесь плиз. Всякой байды про фоторезисты и утюги я начитался. Но интересн реальный опыт того или другого. Ясно одно, что такие печатки с фломастером трудновато сделать. Заказывать тоже как то не того, уверен, что это не последний вариант :)

2sam_soft
У нас доступен фоторезист POSITIV-20(балончики с аэрозолем).Одного балончика хватает на несколько квадратных метров площади. я уже давно пользуюсь им для изготовления печаток. технология проста: изображение печатается на прозрачной пленке на струйном или лазерном принтере. Плата обезжиривается и покрывается препаратом в полузатемненом помещении. после высыхания накладываем слайд на плату и производим экспозицию или кварцевой лампой или просто на солнце. проявка осуществляется в слабом растворе едкого натра или каустической соды. Далее травление в хлорном железе или растворе медного купороса и соли или азотной кислоте. качество как у промышленных (правда без метализации отверстий :) )
