А кто-нибудь пробовал сделать сварочник? Часть 12

2gyrator .....Получается, что сделать надежный сетевой двухтактник невозможно без контроля тока намагничивания. ......

Здесь никто и никогда не использовал сердечники с предельной нагрузкой по индукции, потому что они начинают сильно греться уже при 0,5Вмах. Поэтому в двухтактнике есть практически двойной запас, и надо очень постараться, чтобы загнать его в насыщение. Не надо пугать людей! А вот что происходит с сердечниками в однотактниках, я до сих пор понять не могу.(фотки я выкладывал).

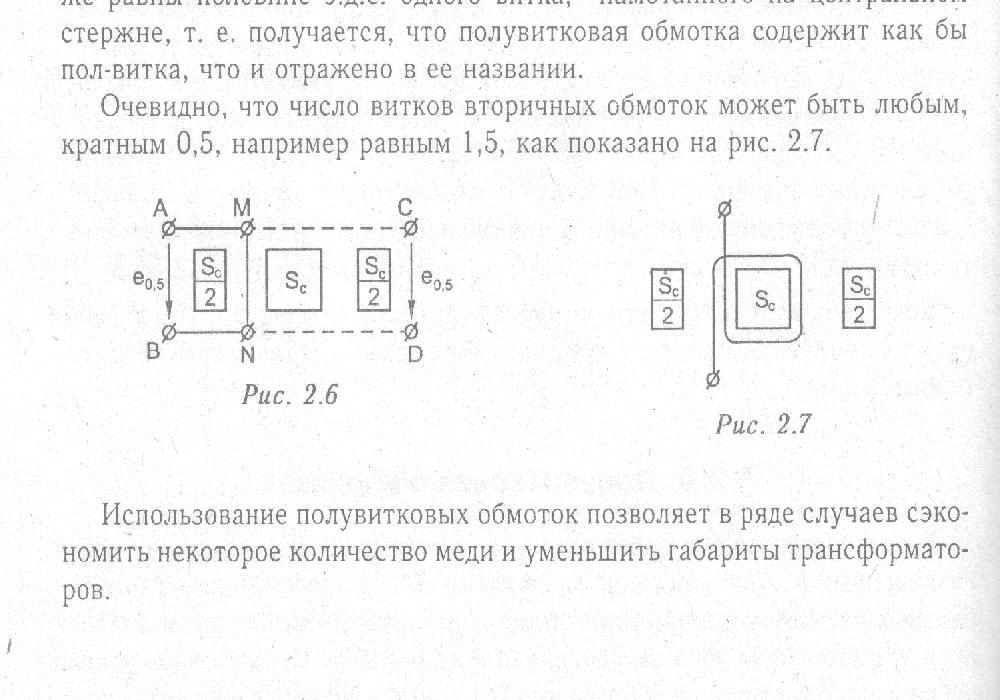

транс для БП расчитан прогой VIPer Disign Software V.2.24.Вот намоточные данные:L=0,3мкГн,Bmax=53мТл,магнитопровод от БП телевизоров 3-5поколенийШ12*20 3000НМС размер по зарубежной классификации Е42/21/20,первичная обмотка:55витков,обмотка обратной связи:7витков,вторичная на 70в :45витков,остальные вторичные:по 10витков,да кстати воздушный зазор: 2,97мм.КПД БП 87% Uвх=176В:250В Р=86Вт

boba написал : Не надо пугать людей!

ИМХО, здесь тусуются взрослые мальчики и просто смешно говорить о таком. Каждый вправе излагать на форуме свою точку зрения.

2boba
Ты так и не сказал, где ты брал эти свои пасатижные сердечники.
Уж скоко я перепалил однотактов, да и резонансников, сосчитать трудно. Что то по дурости, что-то умышленно, при проверке на стойкость. Один раз чашечка пролитого кофейку на силу ( гонял на баласте и решил кофейку попить, зацепился за сварочный шланг и чуток плеснул :) ) вызвала такой взрыв, что мои домашние прибежали в подвал. Выгорело практически все, до буферного транса. Но таких чудес с пасатижами не видел ни до взрывов, ни после. Multik вроде ж просветил в чем дело, при чем тут однотакты ?. Простых двухтактов не делал, по причине которые gyrator повторил. Мне понятна физика этих проблем, и совершенно неясно как их избежать. Потому и не делаю их. А вот к резонансным, может и вернусь. Если на симке что нидь красивое будет наблюдаться. Пока что-то не сильно получается. gyrator, какая в той схемке резонансного моста индуктивность первички у тебя была ?

gyrator написал : Это не фильтр а двухтактник с накопительным дросселем по входу. Может работать и без входной ёмкости (открыты все ключи моста-накопление,

Почитал весь патент, дошло... Только всё-равно не понимаю - т.к. в двухтакте есть мёртвое время (или вообще громадная пауза при коротких импульсах), в котором индуктивность силового стремиться сбросить накопленную в предыдущем цикле энергию, то куда она денется в приведённой схеме? В дроссель? Через дроссель, который в насыщении? Или вкуда? ;)

sam_soft написал : какая в той схемке резонансного моста индуктивность первички у тебя была ?

Не знаю, т.к использовал модель транса с реальным сердечником, описываемым в микробульке моделью Джилса-Аттертона. Однако если интересна величинв индуктивности, то при желании можно рисовать и её кривулю. Ведь она разная для разных моментов времени из за нелинейности кривой намагничивания.

simpson написал : Или вкуда?

Да в нагрузку, через доп. обмотку дросселя.

gyrator написал : Да в нагрузку, через доп. обмотку дросселя.

Я так и думал, что всё-равно взорвётся. На ХХ. ;)

simpson написал : Я так и думал, что всё-равно взорвётся. На ХХ. ;)

Возникла интересная мысля - (По итогам форума:)) использовать транзисторы, как детонаторы! :)

boba написал : Возникла интересная мысля - (По итогам форума) использовать транзисторы, как детонаторы

Ага и стоят дешевле!(всмысле ижибиты полтинники)

2_SERGEY_ И в свободной продаже ....

simpson написал : так и думал, что всё-равно взорвётся.

Зачем люди делают ОС по напряжению? Сдуру, наверное. И это тоже бабахнет.

2gyrator

Ну прят форум для террористов! Что не делай всё равно бабахнет! Как в том анекдоте про казахских физиков. Сколько не проводили опыты с ядерным ускорителем, а в результате всегда получается анаша.

Вот схема блока защиты.Она несложная,не содержит редких деталей.У меня транзисторы инвертора стоят на раздельных теплоотводах(процессорные) и температура контролируется раздельно.

алекс ру написал : Вот схема БУ... Вот сделаный мною драйвер... Вот схема блока защиты.

Уважаю! Видимо, профессионал. При кажущейся сложности хорошо просматривается структура и ясно, что работать будет. Термозащита у меня сделана тоже на транзисторах, но, правда, на компараторах. Транзисторы тоже на разных радиаторах, я просто соединяю транзисторы датчиков параллельно, и снижаю порог включения на 10 мВ. Нас интересует самый горячий транзистор, а более горячий датчик практически берёт весь ток на себя, и более холодный как бы выключается. Экономится один канал измерения температуры.
