Выполнил проект щита для квартиры в городе Белгород.
Потенциальным заказчикам обязательно к прочтению, дабы избежать собственных ошибок в поспешности. Проект и стоимость материалов указана в самом низу.
Приятного прочтения.
Вводные данные были следующими:
Ввод в квартиру 3-х фазный, автомат в подъезде на 40А
Никаких особых наворотов нет, как обычно - неотключаемые линии на холодильник, насос теплого пола, сигналка, роутер, домофон и свет в коридоре. там же располагается данный щит.
Загвоздка заключалась в 2-х вещах:
Во-первых, нужно разместить блоки питания для светодиодной подсветки в щите, тут то и начнется весь трэш, ну об этом ниже.

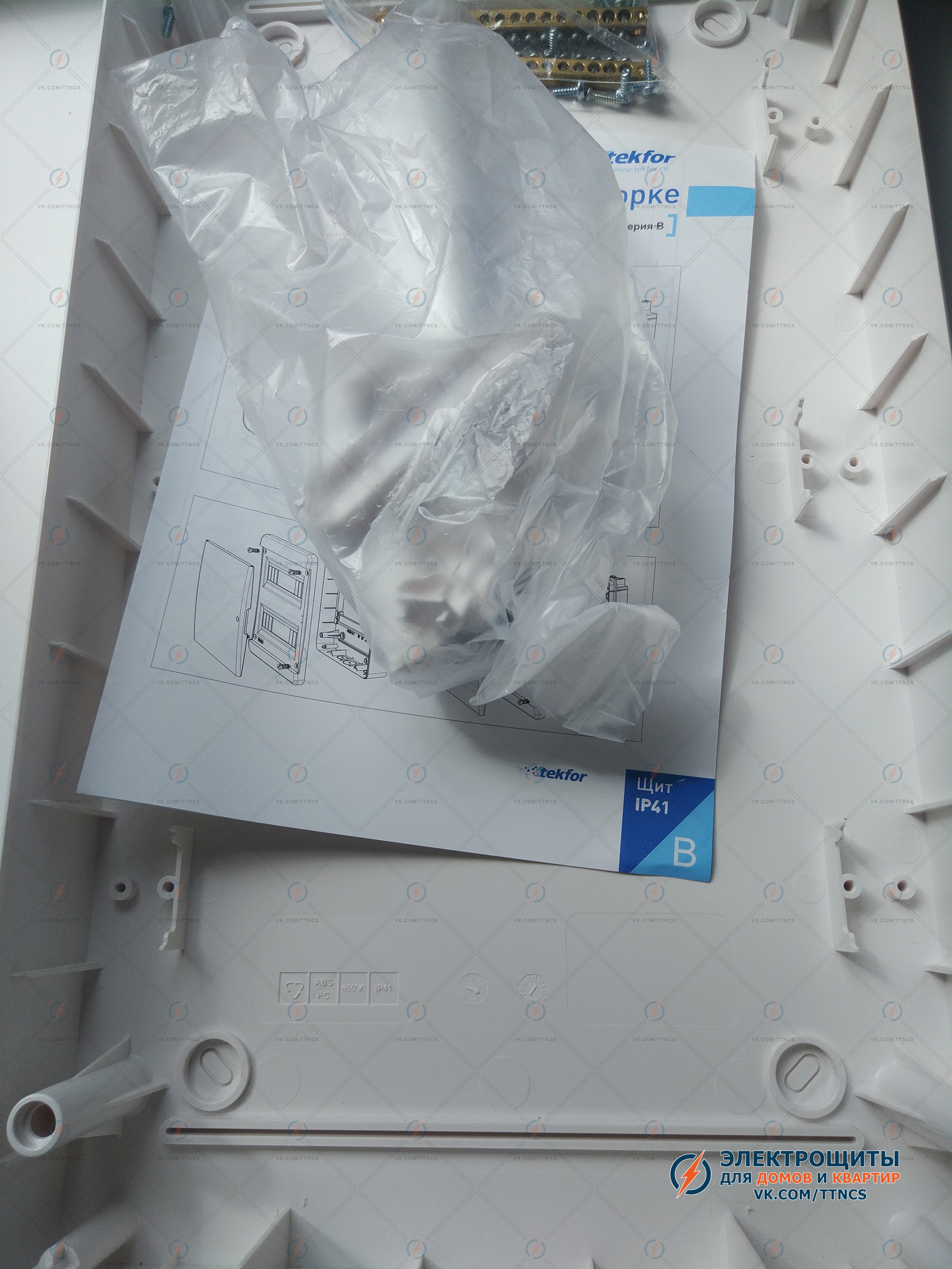

Во-вторых, заказчик уже купил 2 корпуса щитов по 72 модуля каждый. Это была не дешевая ошибка заказчика.
Итак, что подразумеваем при 3-х фазном питании квартиры или дома?

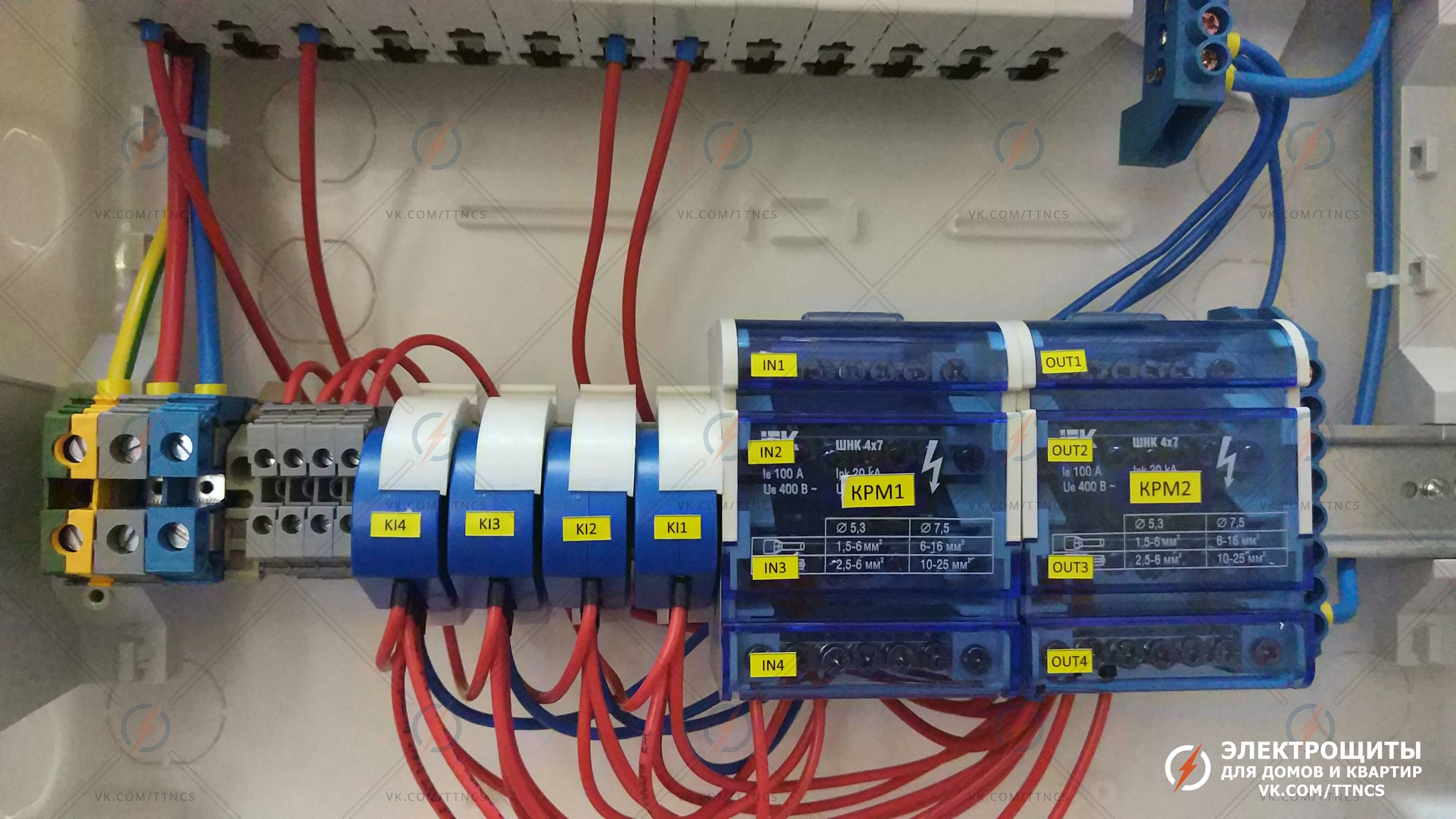

Конечно же, возможность переброса фаз, а это значит отдельный кросс-модуль на каждую группу. Поэтому не стоит удивляться почему используется много кросс-модулей и почему они занимаю целую рейку а то и две.
Уже стандартная функция по отключаемым линиям - это их отключение простым выключателем (мастер-выключатель) у выхода из квартиры. Это очень удобно когда щит расположен далеко от входа, просто выключили выключатель и все ненужные линии отключились. Можно спокойно уехать в отпуск или на выходные.
А чтобы этим выключателем не баловались дети или случайно не нажали, перепутав или задев его (выключатель) устанавливают наверху, так чтобы при вашем росте при вытянутой руке вверх, вы могли без труда дотянуться. Обычно это чуть выше входной двери.
Однако, не всем хочется тянуться или просто не хотят нарушать дизайн и ставят этот выключатель наравне с остальными. Тогда для его "деактивации" на помощь приходит реверсивный мини-рубильник. Получается так - хочешь управлять этим выключателем, значит рычаг рубильника в одном положении, хочешь обойти этот выключатель - тогда переводим рычаг рубильника в другое положение и хоть занажимайся на выключатель - работать не будет.
Все вроде бы рассказал по основным нюансам, теперь пошли проектировать.

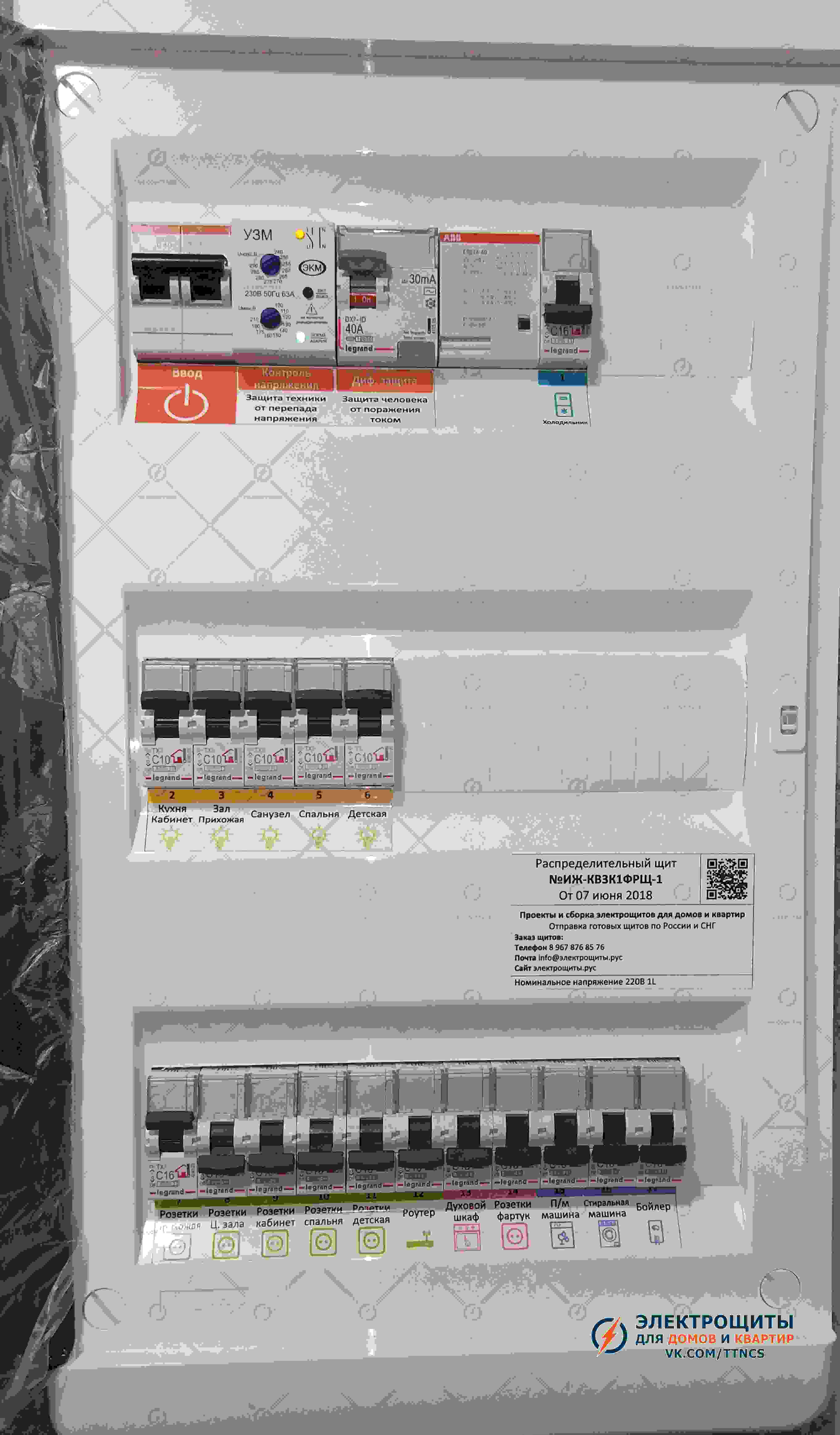

В каждом, проектируемом мною щите должна быть логика распределения питания и управления, простыми словами - ввод отдельно, отключаемые линии и неотключаемые тоже отдельно.
Учитывая что имеем 2 щита, логично сделать в одном ввод и неотключаемые линии, а во-втором отключаемые линии.
Всё бы получилось хорошо, однако у нас есть блоки питания для подсветки, которых 5 штук и занимают места 2,5 рейки. Всего у нас в распоряжении 4 рейки в каждом щите. Но мы же помним что отключаемые линии будут у нас в одном щите, значит и блоки питания должны быть там же.

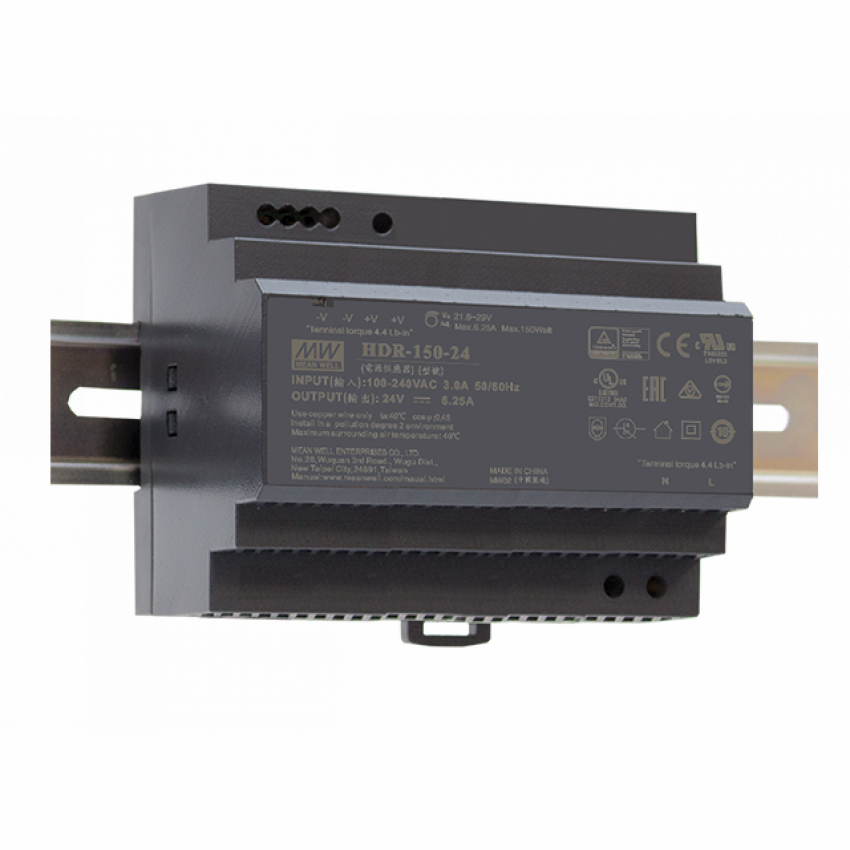

Блоки питания были выбраны такие - MEAN WELL HDR-150-24
Почему именно такие а не более компактные?

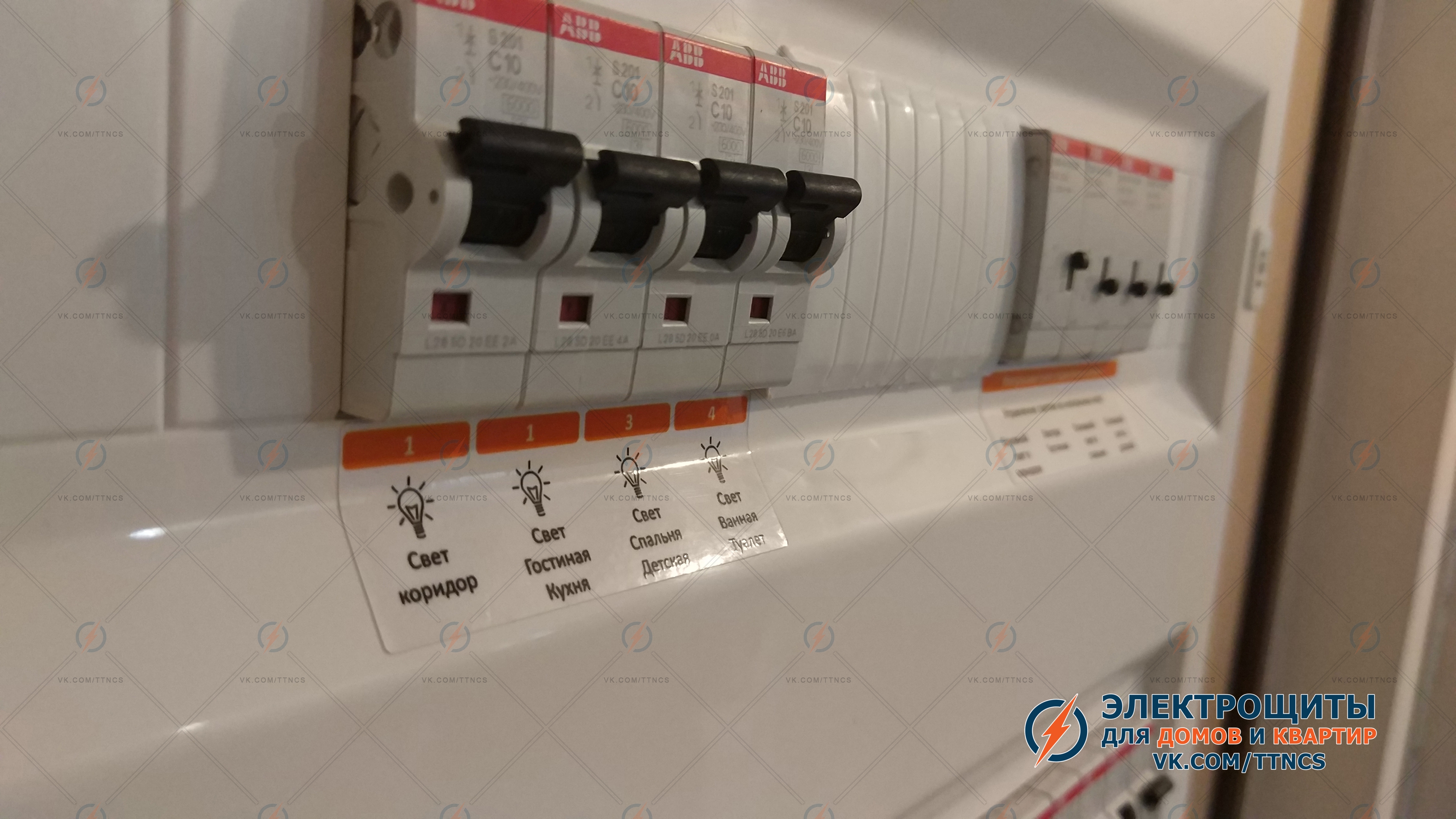

Во-первых компактные, то есть узкие в ширину гораздо выше и будут мешать установить пластрон (пластрон - это пластиковая накладка, которая закрывает всю внутрянку щита, на него же клею наклейки, надеюсь понятно). Даже если сделать аккуратный вырез в пластроне, блоки питания будут мешать закрыться дверце щита.
Такие блоки питания подходят по мощности с небольшим запасом к длине лент подсветки, но 1 такой блок занимают ширину 6 модулей.
Я постарался уместить всё оборудование в оба щита, однако это самая неудачная компоновка с точки зрения удобства.
Расшифрую для заказчиков - в проекте на изображении ниже для отключаемых линий используется всего 1 УЗО на все линии. Это неудобно тем, что при утечке тока на любой из линий, вы автоматически остаетесь без света, розеток и бытовой техники. А найти линию на которой возникла утечка будет дольше по времени. В общем, вы намаетесь при таком варианте. Был у меня такой заказчик, когда просил сделать все очень бюджетно и впихнуть невпихуемое в маленький щит, в итоге мучался с 1 УЗО на всю квартиру.
Пообщавшись с заказчиком, было решено сделать как должно быть и чтоб было удобно ему пользоваться.
Корпус щита был заменен на ABB U53 180 модулей, именно он подходил по габаритным параметрам, а также в нем можно было реализовать правильную логику щита. Но за хороший щит нужно хорошо платить, цена за корпус в районе 30 тысяч кому-то покажется очень большой, а кому-то нормальной. У каждого свой "уровень нормы".

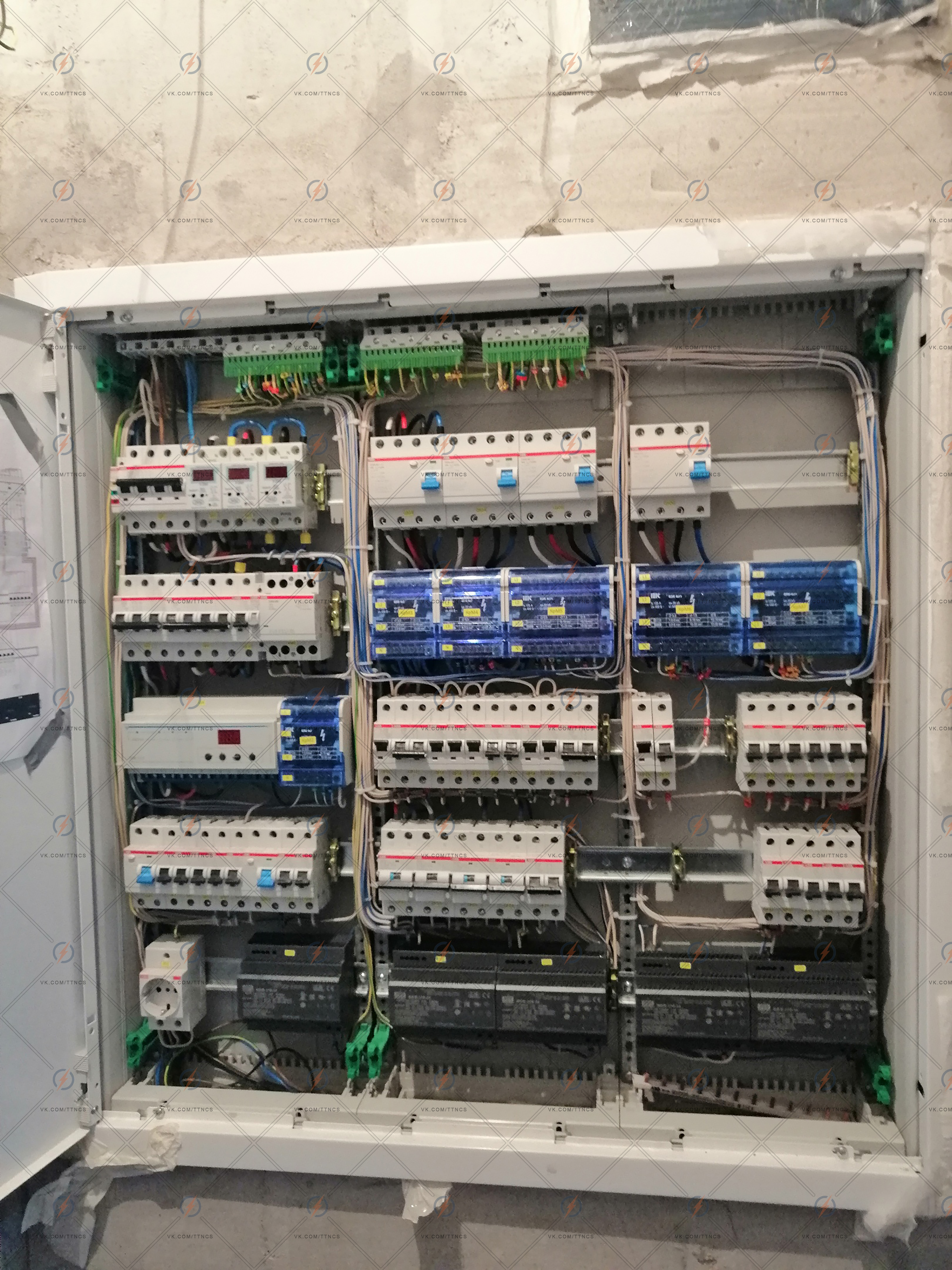

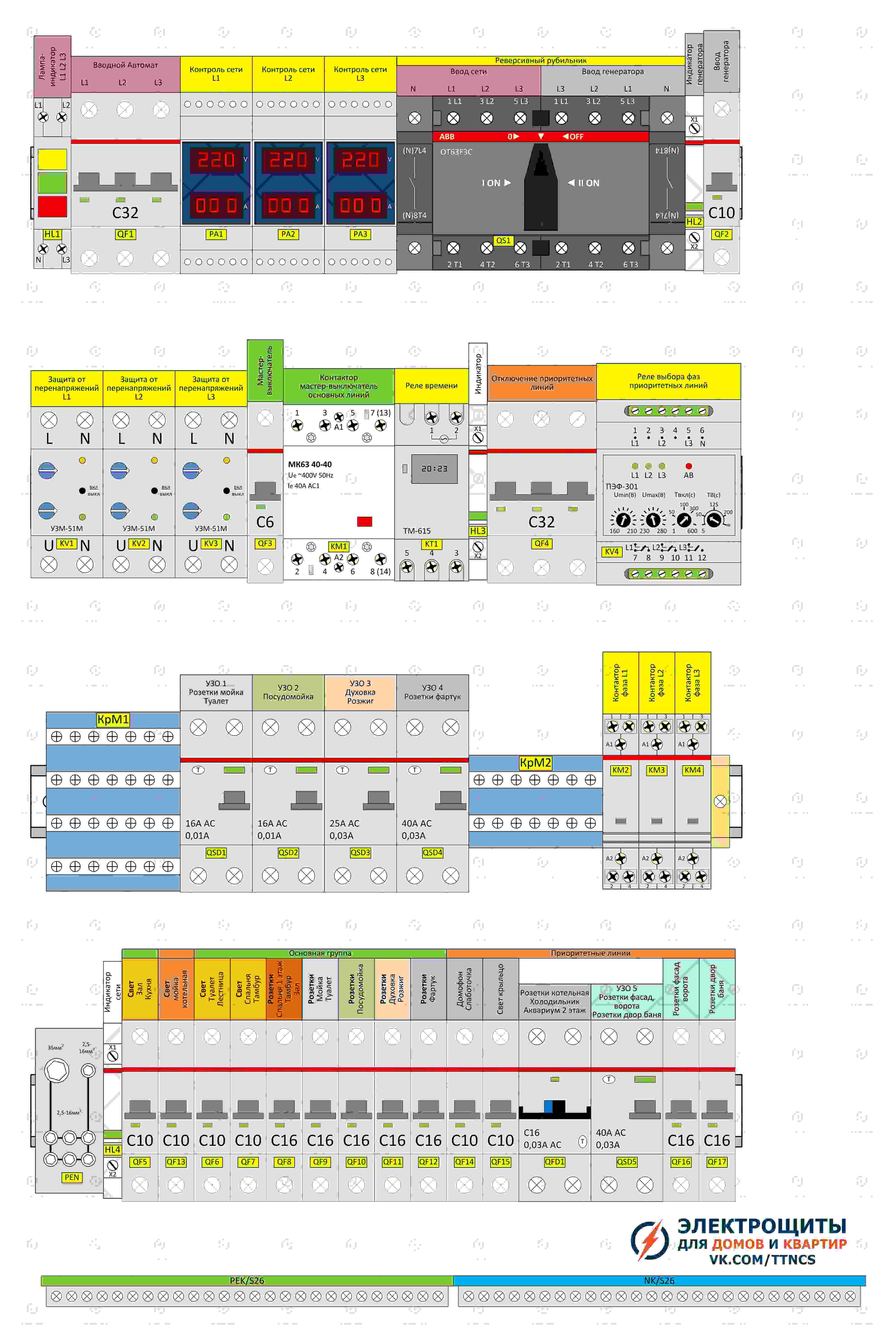

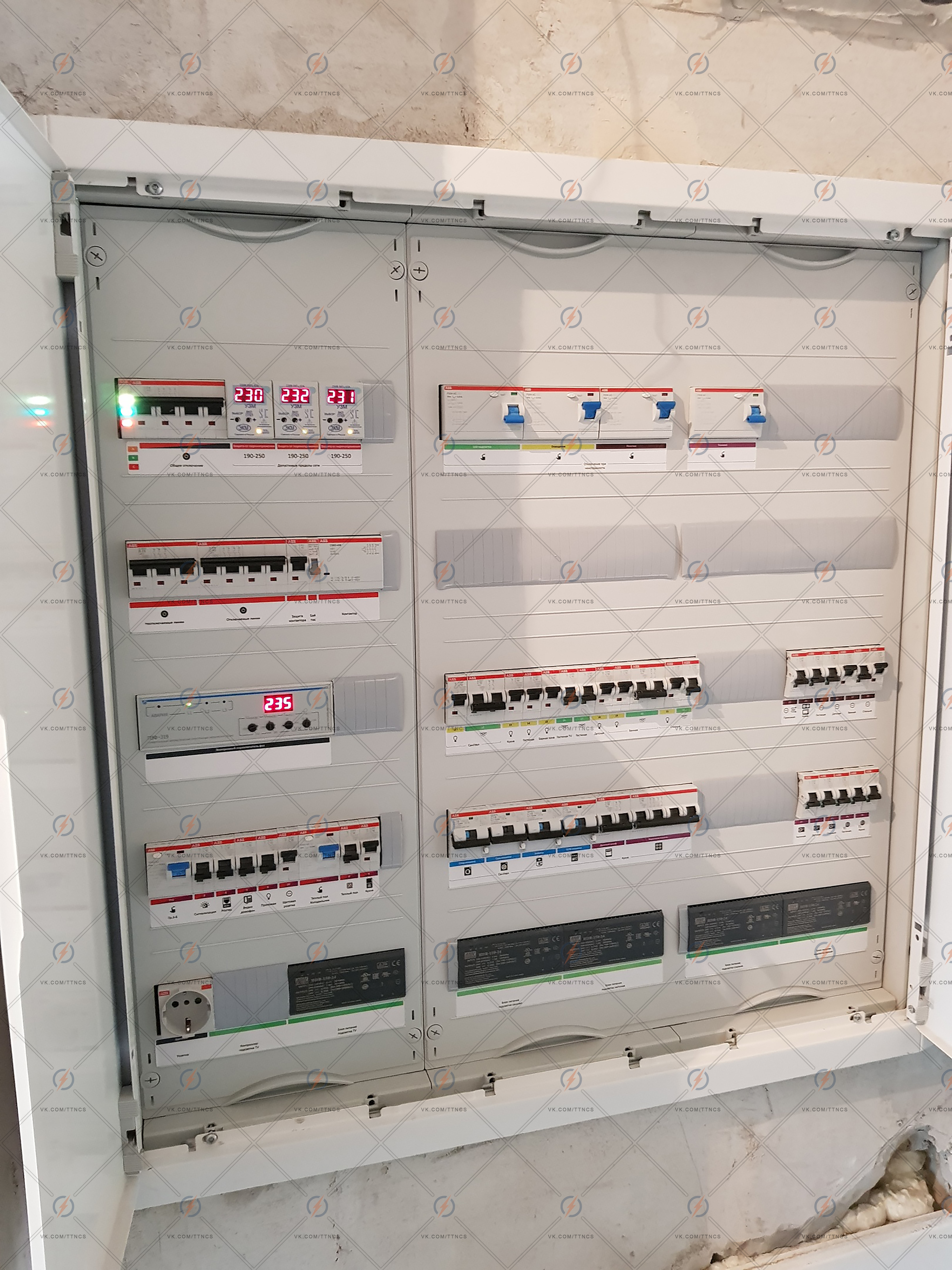

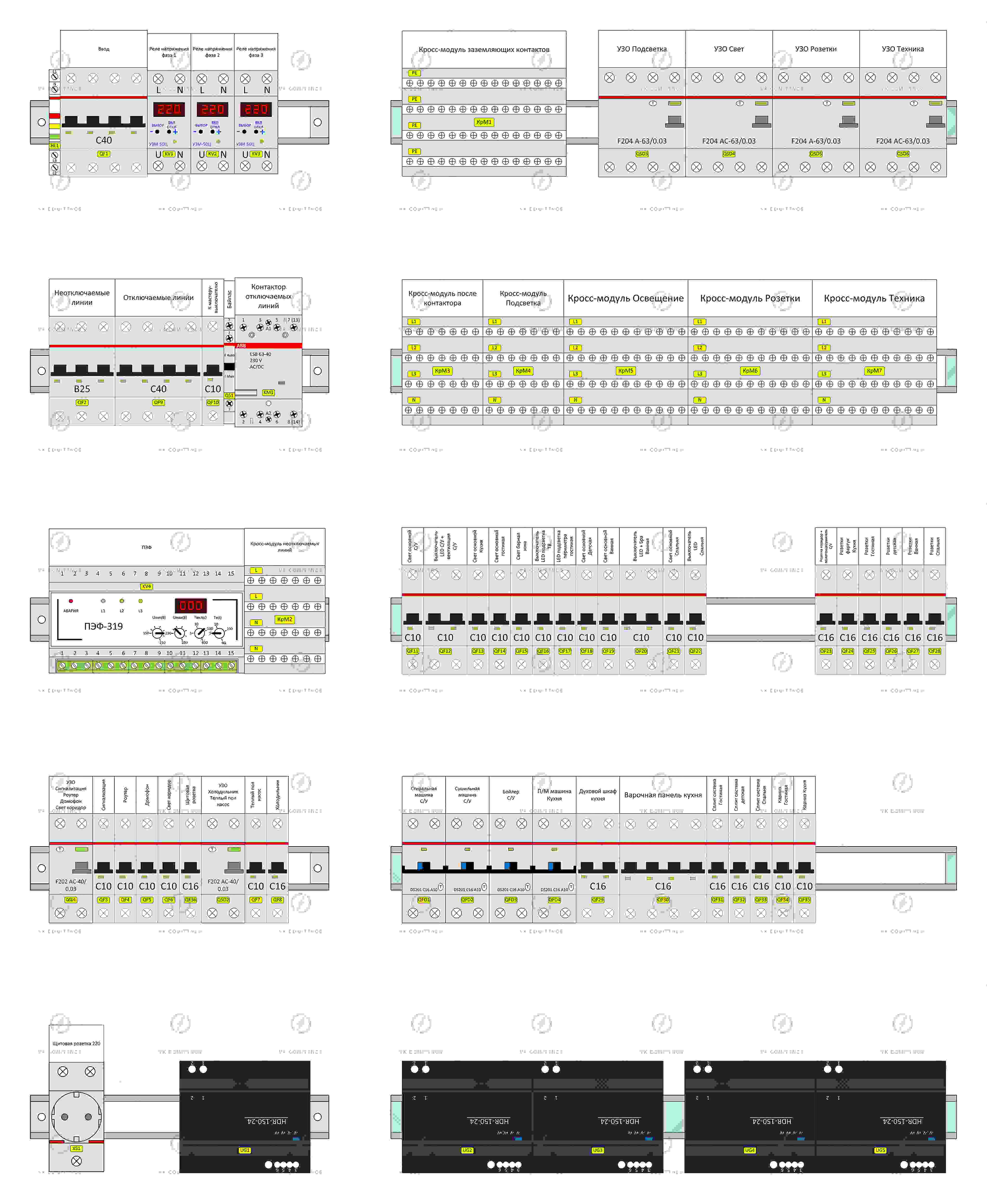

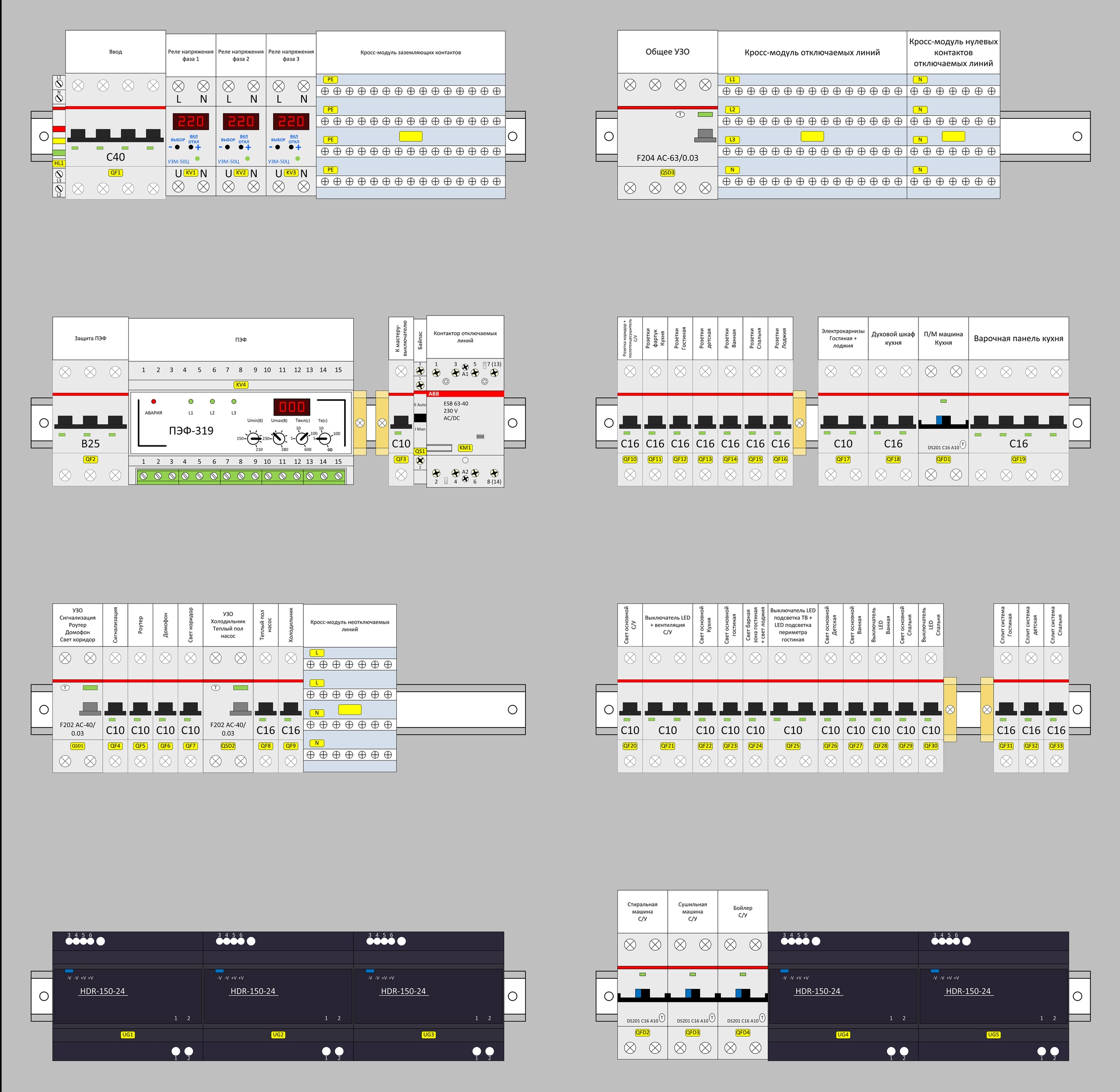

Интересно узнать что получилось в итоге? Не буду томить, смотрим готовый проект

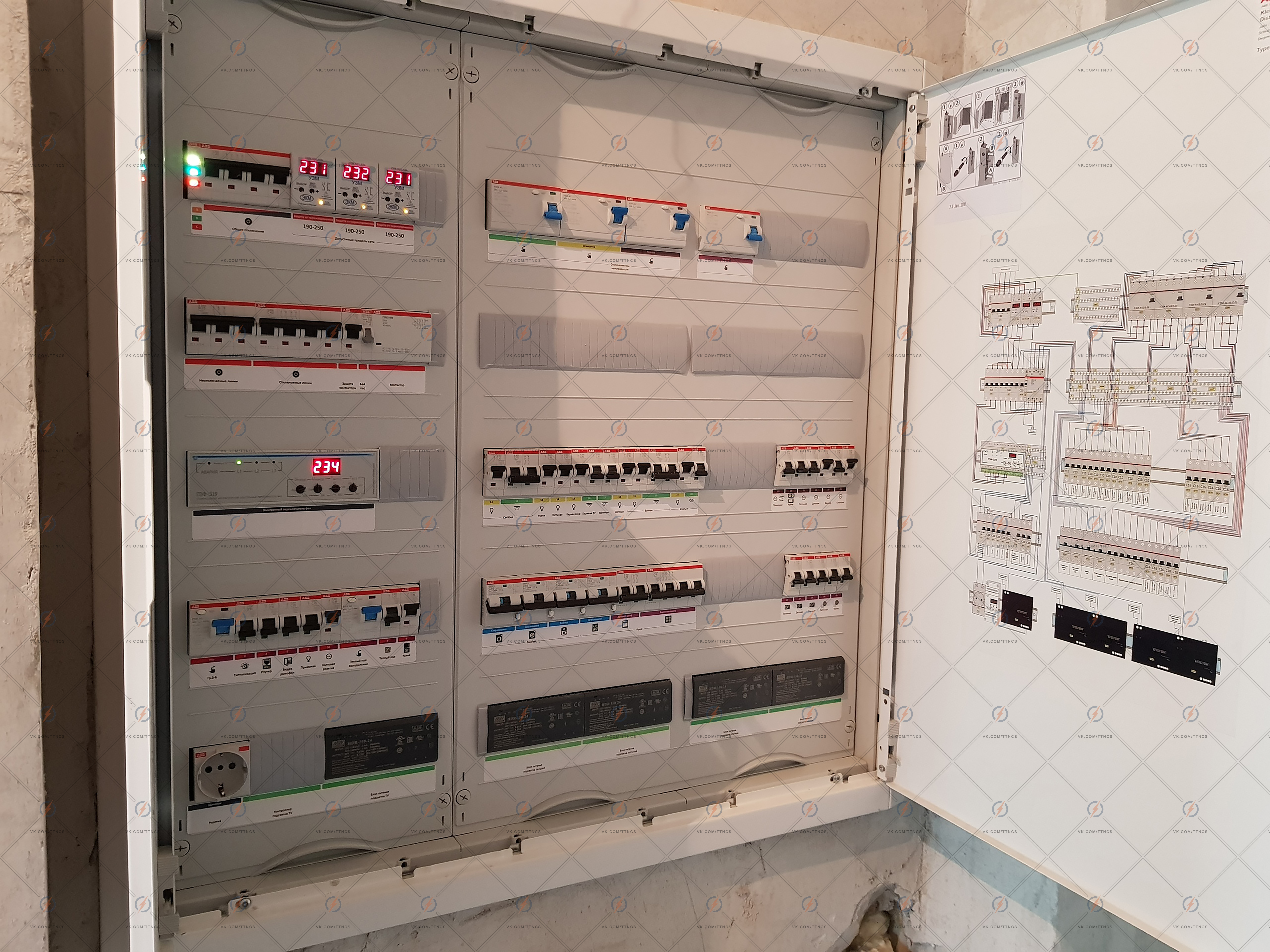

Конструкция данного корпуса щита позволяет нам правильно и логично разделить отключаемые и неотключаемые линии.

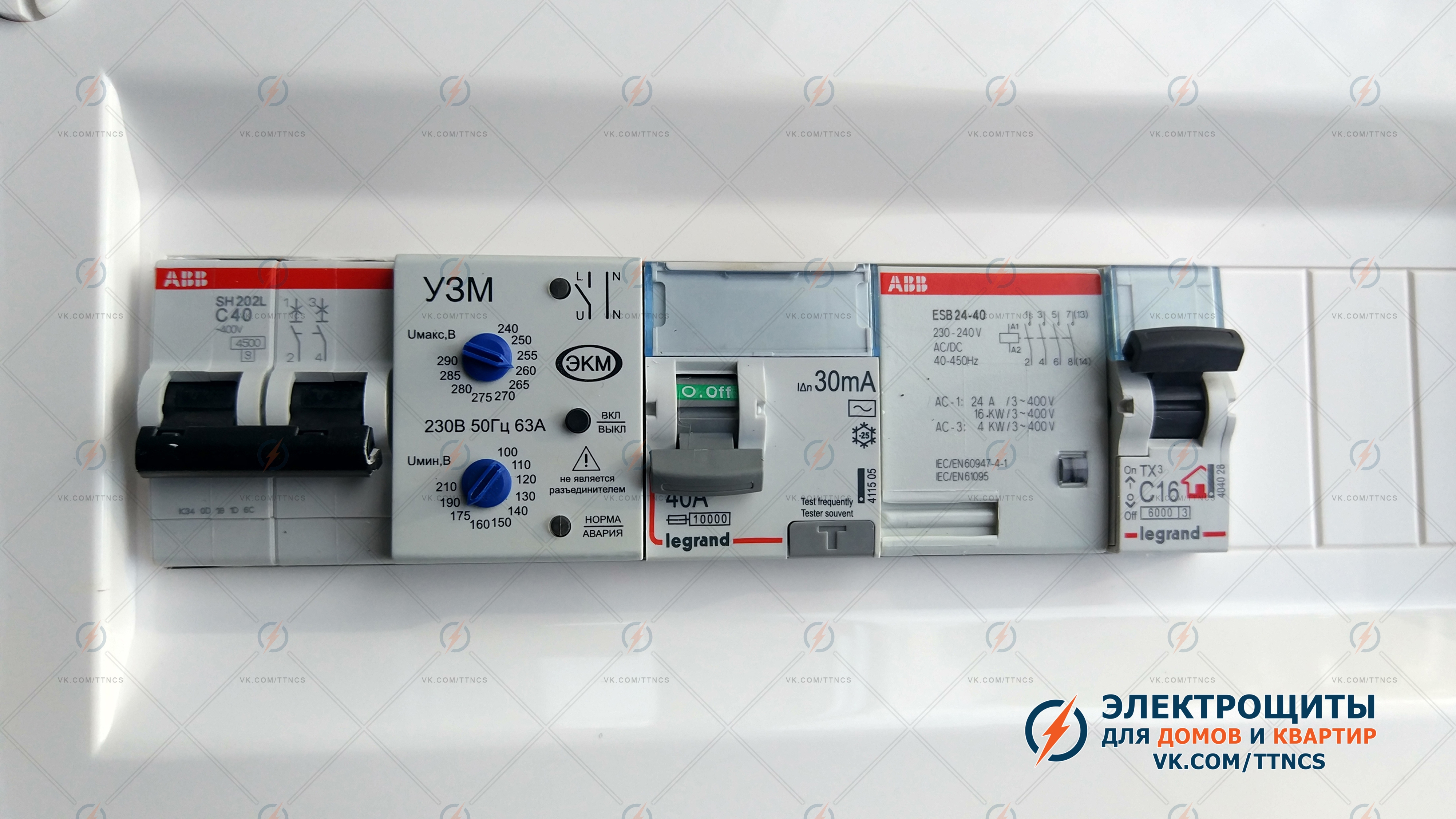

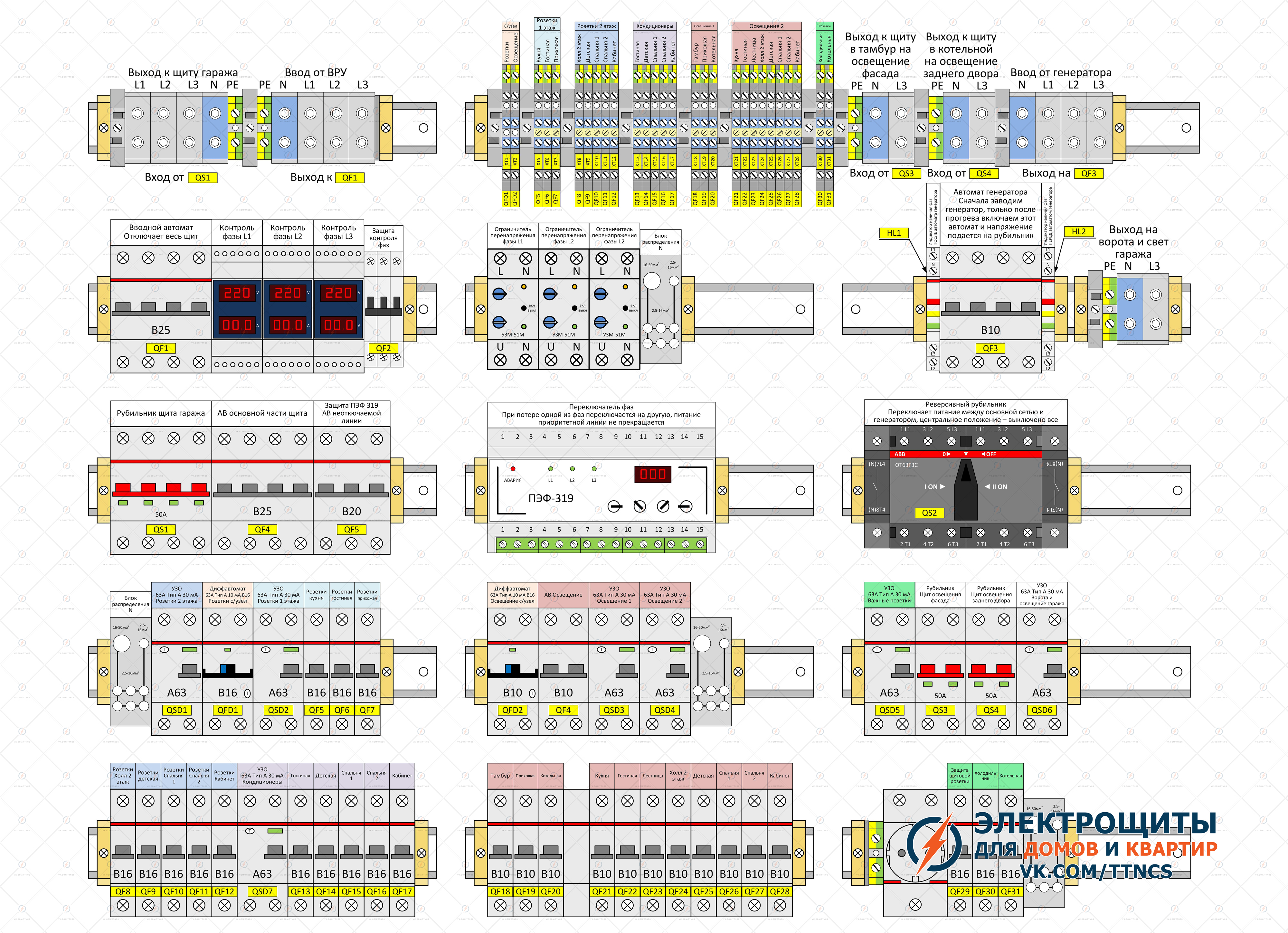

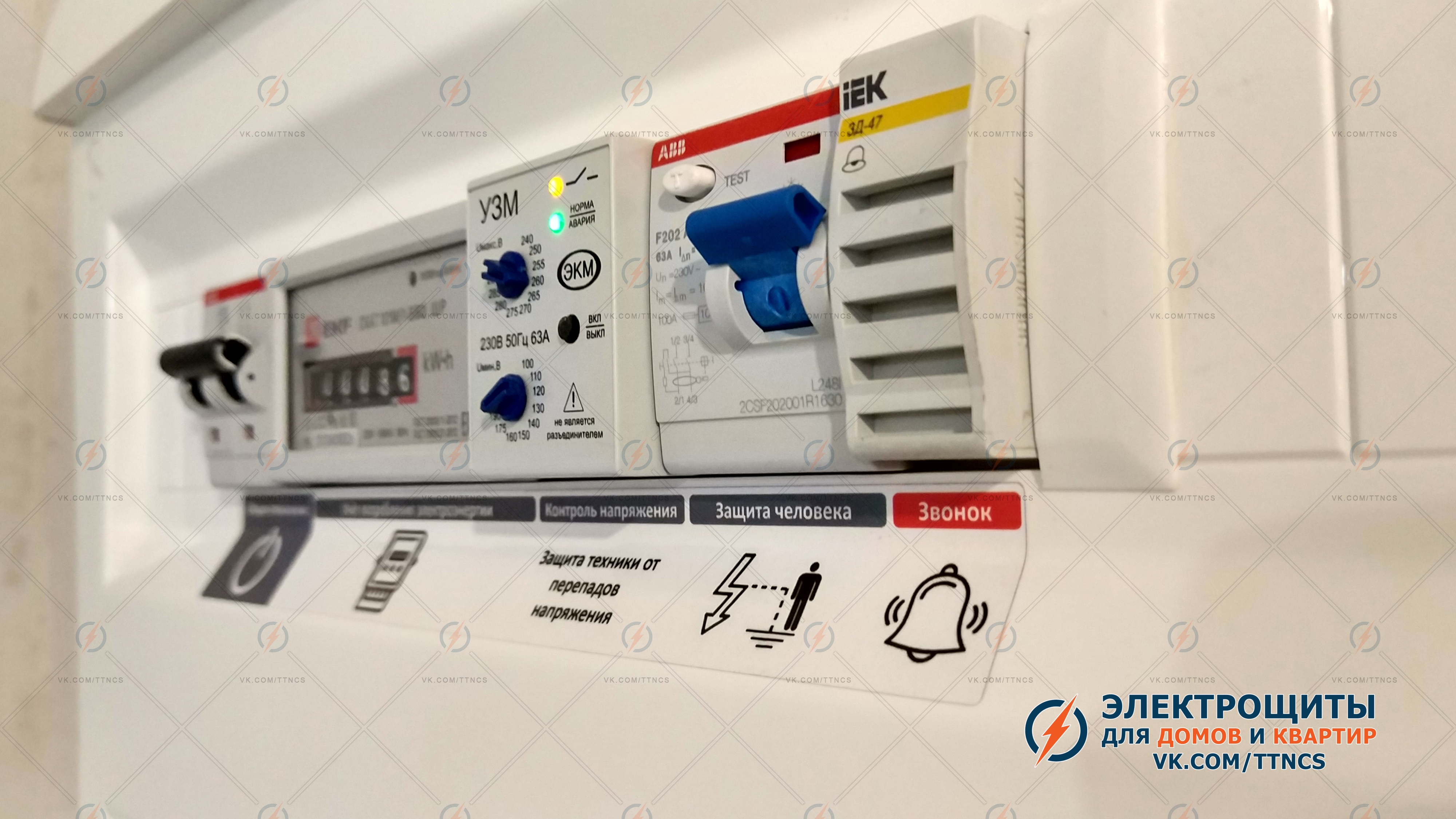

Устройство ПЭФ-319 позволяет питать наши неотключаемые линии от любой фазы.
На верхней рейке справа расположились групповые УЗО, которые защищают человека от поражения током. Причем я посадил основное освещение и светодиодную подсветку на разные УЗО для того, что если произошла утечка тока в одной из линий, допустим на основном освещении, то вы не останетесь без света совсем и будет работать подсветка.
Также отдельными УЗО защищены розетки и техника.
Обратите внимание, что все приборы контактирующие с водой - стиральная машина, бойлер, посудомойка и сушильная машина защищены своими дифами с чувствительностью 10мА. Обычные розетки и "сухие" линии защищаются УЗО с чувствительностью 30мА.

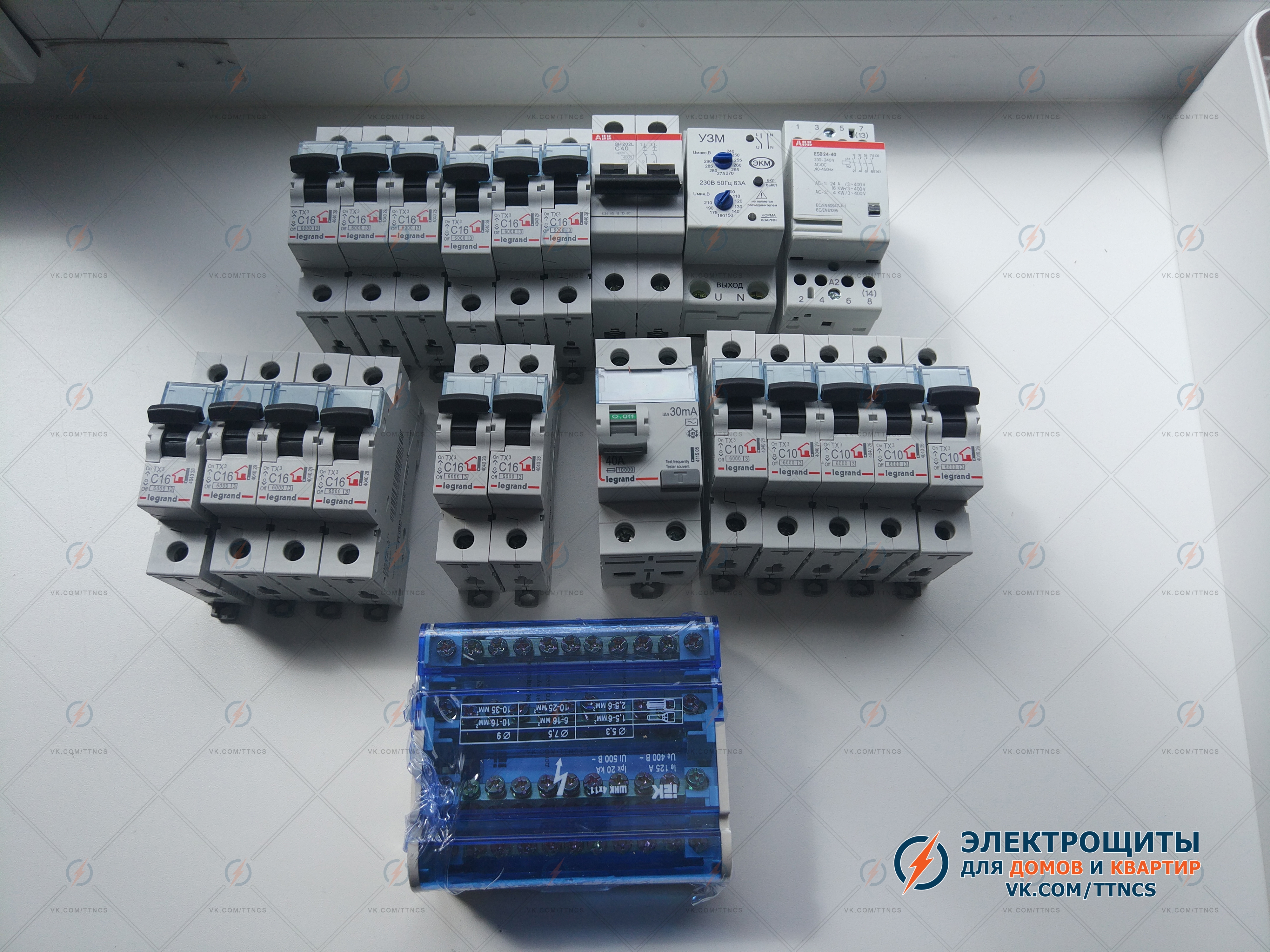

Теперь перейдем к стоимости всех материалов.
Согласно расчетам по смете, стоимость всех материалов без скидки составит 157 700 руб.
В данном случае заказчик самостоятельно решил закупить и собрать щит, поэтому расчет материалов производится по розничным ценам.
В случае сборки щита мною, также предоставляется скидка до 20% на материалы в сети ЭТМ. Экономия на материалах по данному проекту составила бы около 30 тысяч рублей.
В любом случае выбор всегда стоит за заказчиком - собирать самому, поручить своему электрику или заказать сборку у меня.
Стоимость данного проекта составила 5000 руб.
Сюда входит:

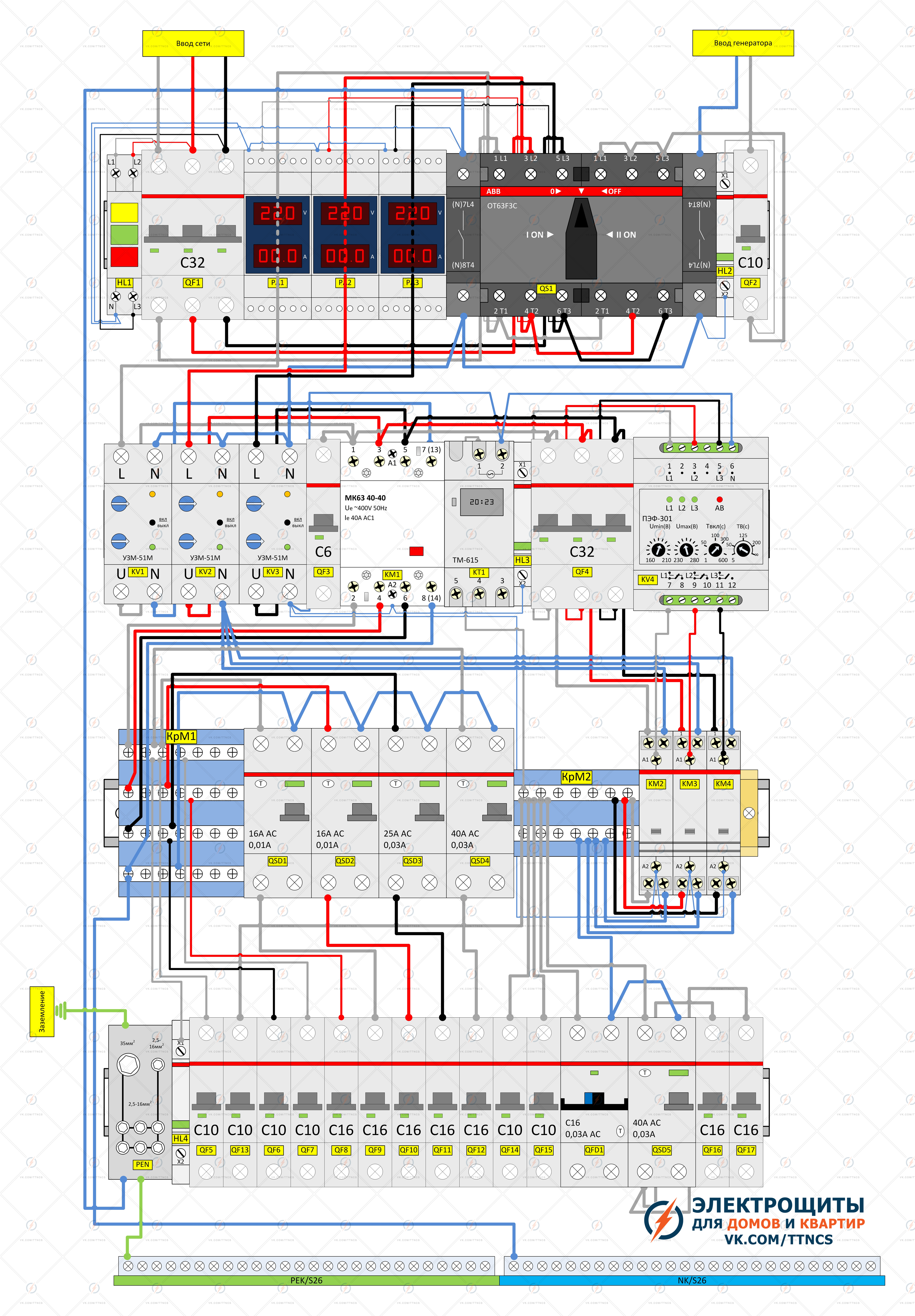

Изображение проекта в высоком разрешении
Изображение подключения в высоком разрешении
Смета на материалы

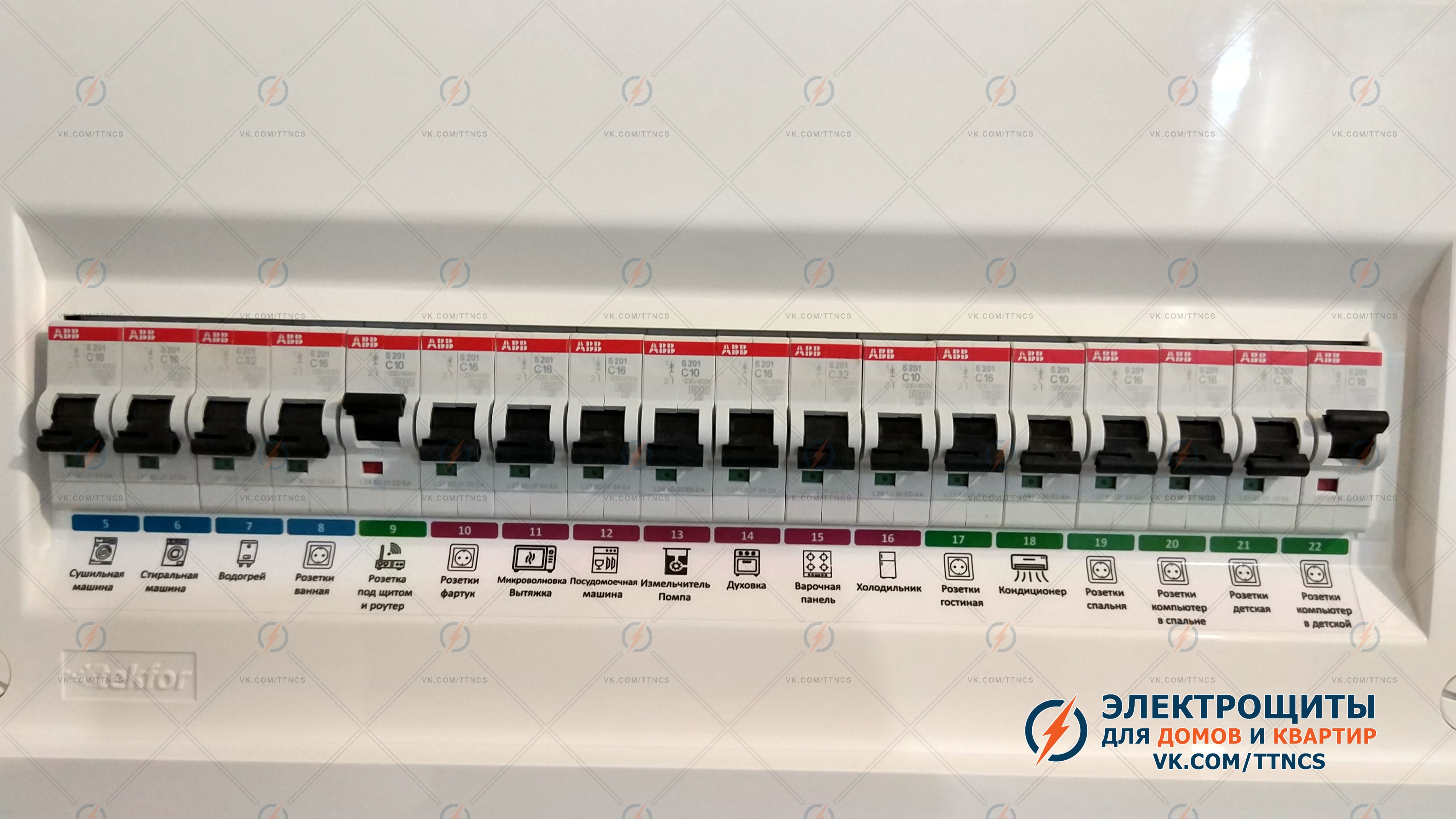

Внутренняя маркировка (желтые наклейки)
Наклейка с QR-кодом, ведущим в папку с проектом щита на Яндекс Диске - доступ в любое время.
Если вам необходимо сделать проект щита, собрать его и/или изготовить наклейки для него - пишите. Мои контакты указаны в первом сообщении.
Вступайте в мою группу ВК vk.com/ttncs
