viktor1953, теоретически могли поставить более мощные честные транзисторы, честные диоды, но электролитов то больше не воткнуть на эту плату в этом корпусе, да и транс больше не влезет, а ведь и этот маловат на 250, а надо и провода в него подиаметрестей (большего диаметра) запихнуть для большего ПВ или большего тока, если только может ПВ для 280го 10% сделать :) или 5%,

в Ресанте часть воздушного потока ударяясь в транс ответвляется к блоку питания, с установкой ещё одного ветродуя можно нарушить циркуляцию и сделать хуже, лучше критические резисторы поставить помощнее или составные, можно так же немного увеличить радиатор транзистора, наверно этого будет достаточно

viktor1953 написал : homiaq, вы дали умную мысль, надо поставить вентилятор над радиатором дополнительного БП, в теме было несколько выгораний этого места. А заодно будет лучше проветриваться блок управления. Спасибо.

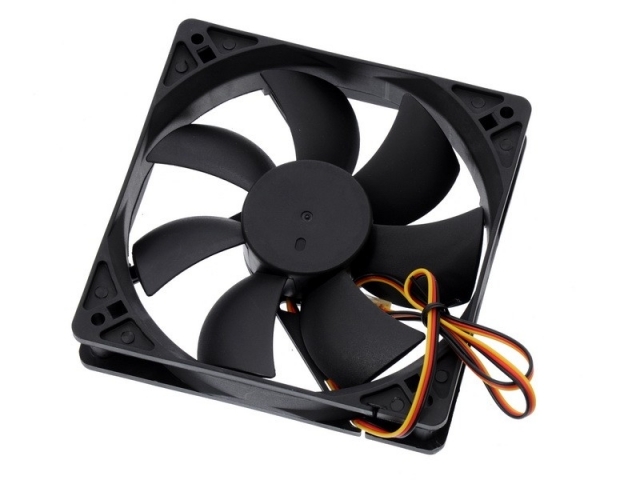

на старом инверторе 1 вент хило дует только на диоды, там же термопара, сзади стяжками пластиковыми крепил вент как на фото -2$, размеры в названии файла, отверстия только спереди-сзади, но в этом тоннеле такая тяга была + трансформатор под 32В и через 1 диод вент не хилые обороты развивал, воздух всегда был холодный

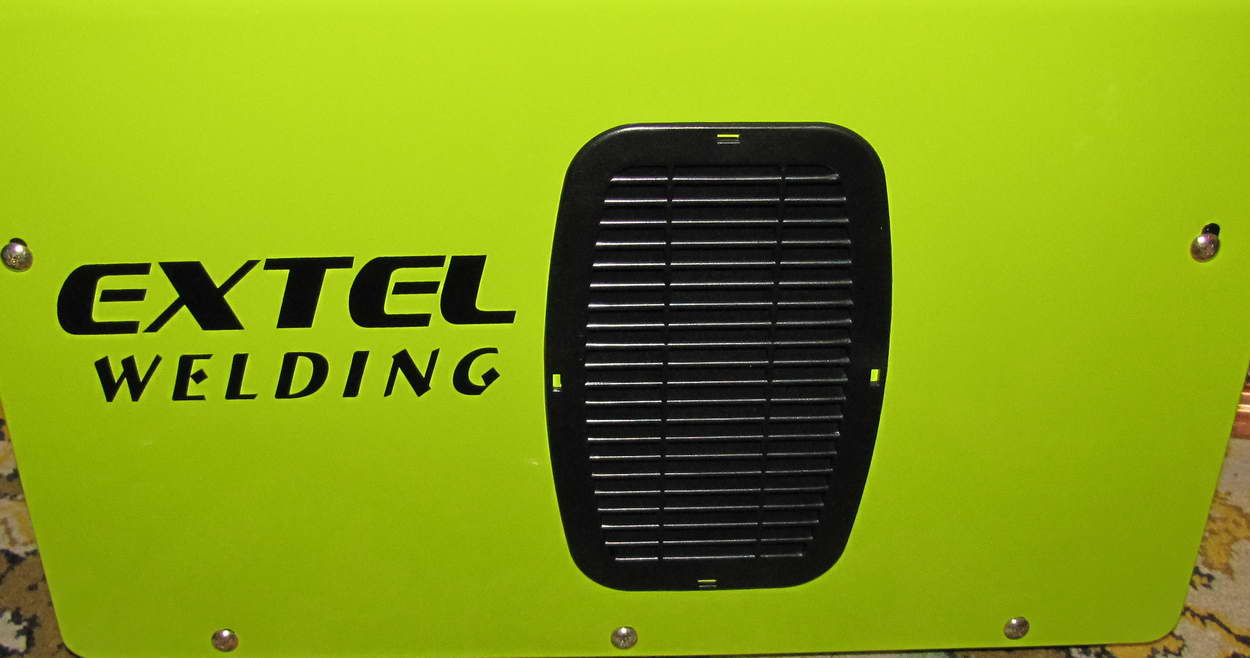

на новом инверторе 2 вента на 24В дуют внутрь друг на друга, поток выходит из отверсий боковой крышки над трансформатором! шум ацкий! холодно жуть! термопара на транзисторах

желтый провод на венте - тахометр:)

joha написал : Avers, потери пропорциональные квадрату тока это на Мосфетах, а на IGBT близки к линейной зависимости, на самом деле на предельных токах что-то среднее между этими двумя типами , ближе всё же к линейной чем к квадратичной

Joha! Эквивалентная схема диода это последовательное соединение резистора и p-n перехода.
Напряжение на кремниевом p-n переходе 0,5...0,6В при 1 мА, а далее увеличивается на 60 мВ при каждом десятикратном увеличении тока.
Примерно так: 0.6 - 1мА 0.66 - 10мА 0.72 - 100мА 0.78 - 1 А 0.84 - 10 А 0.9 -100А Ток при 0.6В взял наугад ) чиста для примера... Эта зависимость нарушается, когда токи достигают большой величины и к падению напряжения на p-n переходе добавляется падение на сопротивлении перехода.
На диодах /транзисторах в наших сварках типичные значения сопротивления 5...20 мОм. При 20мОм и 100А к падению на p-n переходе добавится 2В на сопротивлении перехода.

Кстати, посмотрите вольт-амперные характеристики на открытом диоде/транзисторе....Сначала до 1...1,2В нелинейная идет характеристика, а свыше уже прямая зависимость напряжения от тока. Только смотрите на графиках с линейной(а не логарифмической) осью координат.

По участку где прямая линия ВАХ как раз легко вычислить сопротивление перехода. Берем дельта U и делим на дельта I.

тут кто-то спрашивал по Ресанта 280?

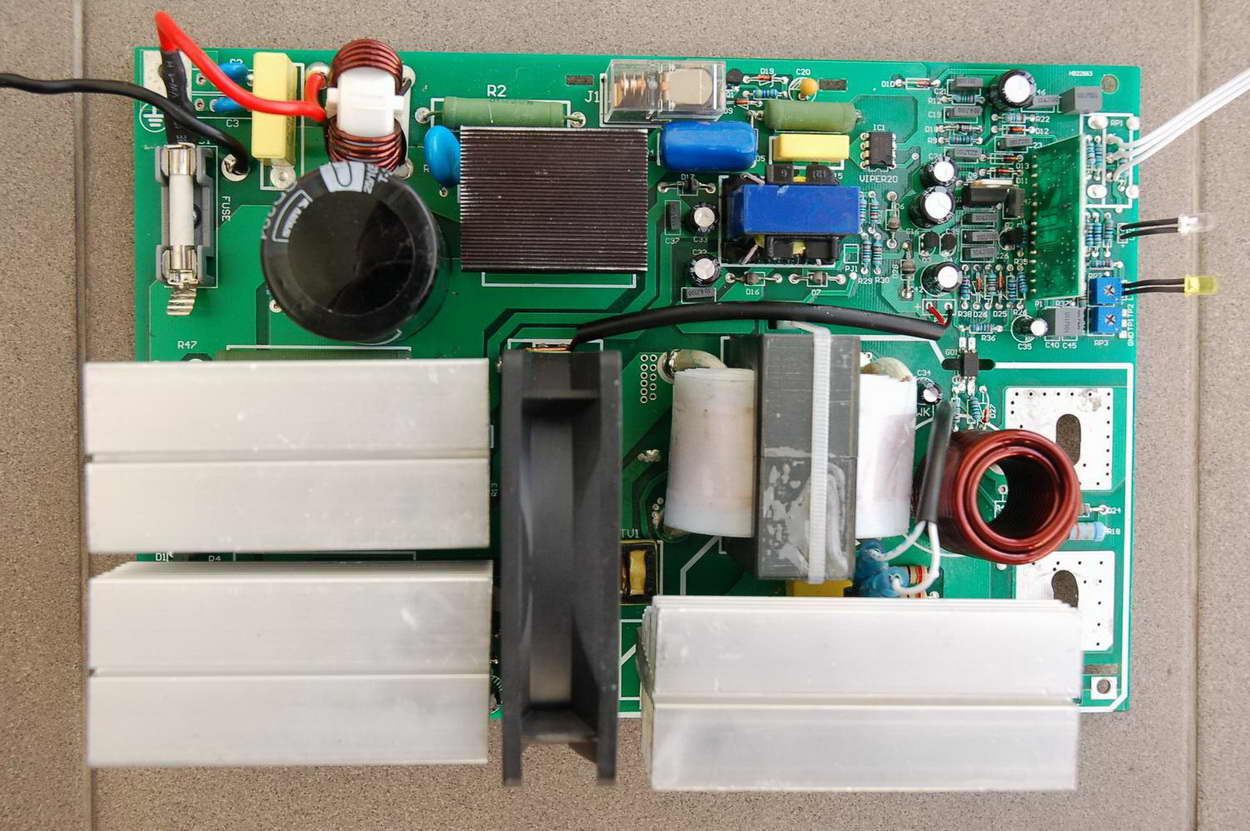

возможно это немного прояснит ситуацию - САИ в новой компоновке http://www.mastercity.ru/showthread.php?t=121596&highlight=%F1%E0%E8 http://krainamaystriv.com/showthread.php?t=7142

homiaq, да вот это настоящий китаец в хорошем смысле слова, а первая фотка вылитый престиж 164. Я честно сказать склоняюсь к мнению, что чистый китаец лучше всех наших перемаркировщиков в том числе и Ресант. Китайцы похоже за свою страну немного переживают и марку портить не хотят, а перемаркировщики что заказали то и получили. Наверное этим и объясняется такой разброс в потрохах Рески. Судя по средней фотке - 200 ампер ему по зубам, жаль печатной платы нету. Сварка на первой фотке без доп вентилятора давно бы померла или вырубалась от тройки. Спасибо и удачи.

joha, вообщето надо над вашими словами насчёт вентилятора поразмыслить. Что бы действительно не навредить. А насчёт ПВ я с вами согласен, уж больно не прикрыто лапшу нам вешают. Удачи.

viktor1953 написал : homiaq, да вот это настоящий китаец в хорошем смысле слова, а первая фотка вылитый престиж 164. Я честно сказать склоняюсь к мнению, что чистый китаец лучше всех наших перемаркировщиков в том числе и Ресант. Китайцы похоже за свою страну немного переживают и марку портить не хотят, а перемаркировщики что заказали то и получили. Наверное этим и объясняется такой разброс в потрохах Рески. Судя по средней фотке - 200 ампер ему по зубам, жаль печатной платы нету. Сварка на первой фотке без доп вентилятора давно бы померла или вырубалась от тройки. Спасибо и удачи.

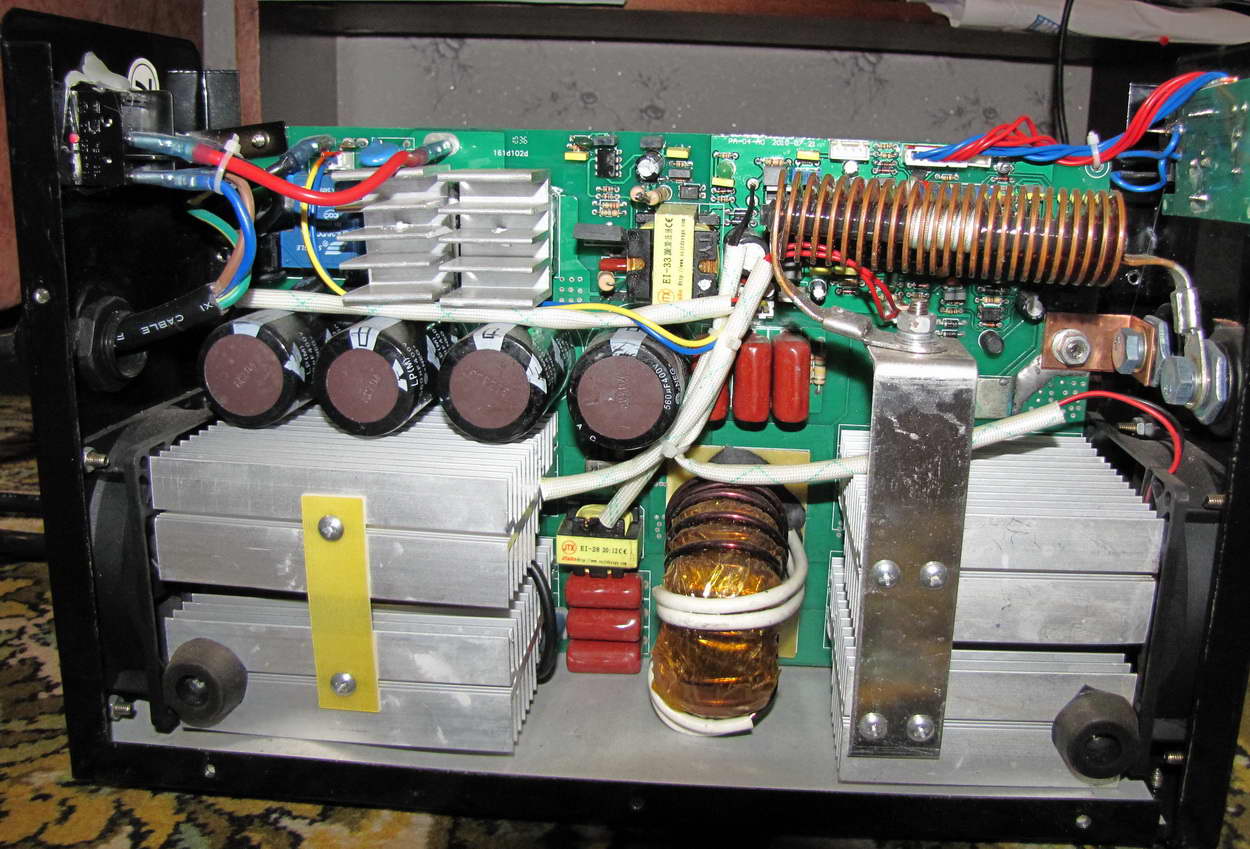

читайте внимательно - выше я все писал с фото моего нового аппарата и глядите на САИ(или Ресанты280) в новой компоновке и найдите 10 различий http://www.mastercity.ru/showthread.php?t=103428&page=43&p=2926911&viewfull=1#post2926911 моя старая сварка на 100А помирала не от перегрева... плата КЕНДЕ на 80А предназначена по паспорту на 100А до 2,5мм электрода, по их мнению...

возможно уже по нутрянке YOULI250=ЕХТEL250=ИСКРА280=САИ280=Ресанта280...

насчет вентилляторов - хуже не будет и ПВ повысите, только питание не от платы, а от трансформатора или ставьте вент на 220В

Avers, насчёт транзисторов не знаю, а вот диоды в прямом включении ведут себя как низковольтные стабилитроны точно. Я ими пользовался для создания низковольтных источников, стабисторов в то время небыло у меня. Удачи.

viktor1953 написал : Avers, насчёт транзисторов не знаю, а вот диоды в прямом включении ведут себя как низковольтные стабилитроны точно. Я ими пользовался для создания низковольтных источников, стабисторов в то время небыло у меня. Удачи.

Виктор! Транзистор с закорочеными базой и коллектором превращается в диод....)) А БЭ в обратном включении тоже может быть стабилитроном. У кт315 около 6В напряжение стабилизации. Помните , в оранжевом или желтом корпусе?

homiaq, посто ваша кенде клон Престижа, таких было довольно много в своё время да и сейчас. Различия косметические. А вторые тоже с одной бочки в разных бутылках. Мне понравилась более солидная комплектация для 200 ампер, даже с гаком. Или я чего то не понял? Спасибо.

Avers, а я с 315 и эксперементировал, в прямом до вольта а в обратном как вы написали, при желании можно было подобрать от 3-4 вольт. С германивыми этот фокус не проходил. Спасибо.
