Сварочный инвертор Ресанта

Посмотрел схему ресанты-проф. Интересно сделан форсаж дуги - аналоговый мультиплексор подключается либо к резистору задатчика тока, либо дискретно переключается на вывод резистора форсажа. Но не понял, что за стабилитрон (какое напряжение) задает порог переключения управляющего компаратора. И дискретное увеличение тока за счет форсажа по сравнению с плавным (в сварогах) - это хорошо для дуги или плохо?

Ресанта 190 ПРОФ на осциле делитель 1:10, лампа 100вт 220в, 1,2,3,4 - выходные сварочные клеммы 5 - затвор транзисторов ККМ 6 - затвор транзистора БП

viktor1953 написал : на малых токах моей Ресанте 220 в подмётки не годяться.

эт да, тож заметил такое в сравнении с другими инверторниками, да и вопще неплохо варит, ток поэтому и держу ее, несмотря на все косяки.а 140 в меня не напрягает,так эт просто хандрю:o

viktor1953 написал : за 30 с гаком лет сверкания, в том числе по подвалам и котлам, немного стал разбираться в сварке.

солидный стаж однако!это достойно уважения

ГОСТ написал : Можно подумать, что во всех остальных сварочниках платы прям залиты лаком. Они везде примерно одинаковы.

ну в моей ресанте , и те что видел, платы голые и с налетом флюса

Печка написал : С такими крамольными мыслЯми Вы скоро и до Фрониуса-Кемппи договоритесь,

поговорить то можно, а вот куплять - вядли, хотя по цене ресанты взял бы пожалуй;)

U-Kmaster написал : и те что видел,

На самом деле, без определенной подготовки и опыта, очень трудно на глаз это определить, так что не нужно быть категоричным.

ГОСТ написал : На самом деле, без определенной подготовки и опыта, очень трудно на глаз это определить, так что не нужно быть категоричным.

дык флюса небылоб тогда, как он можед поверх лака оказаться?

U-Kmaster написал : дык флюса небылоб тогда, как он можед поверх лака оказаться?

Небольшой ликбез по платам, если интересно. Плата состоит из стеклотекстолита толщ. 1,5-2,0 мм. На ней с 2-х сторон (двухсторонняя плата) распологается медная фольга толщ. 35 микрон (стандартное. бывает разное). Далее, слой маски (это эпоксидное защитное составляющее). Оно придает защиту дорожкам и крепость платы в целом. Далее, остаются точки запайки деталек, которые после запайки покрываются лаком и т.п.

ГОСТ написал : А что плохого в флюсе поверх лака, кроме внешнего вида ?

вопрос в том как флюс может оказаться поверх лака

ГОСТ написал : Небольшой ликбез по платам

спасибо, но флюса все равно не должно быть, если только китайцы спецом не помазали шоб нам легче паялось, хотя может я и ошибаюсь, по тому как не спец

U-Kmaster написал : вопрос в том как флюс может оказаться поверх лака

Это вряд ли. Потому, что через лак паять невозможно. Флюс на плате.

U-Kmaster написал : но флюса все равно не должно быть, если только китайцы спецом не помазали шоб нам легче паялось,

Все абсолютно паяют с флюсом. Иначе пайка будет гавняная. И не потому, что легче - так положено, и правильно, и качественно. Ну смыть забыли. Скажу прямо - на надежность это уж никак не влияет, только на эстетику всего лишь (если, конечно, флюс не активный).

Мы, так ваще платы в устройства для улицы флюсом заливаем - и они работают поэтому. Перед новым годом я выложил фото сварочника, который я лично заливал флюсом, его включали - была вода на платах, и он поэтому и выжил.

ГОСТ написал : Это вряд ли. Потому, что через лак паять невозможно. Флюс на плате

вот и я о том же

ГОСТ написал : (если, конечно, флюс не активный)

время покажет:cool:

U-Kmaster написал : время покажет

15 лет нормальной работы - нормальный срок, чтоб показало ?

U-Kmaster написал : вопрос в том как флюс может оказаться поверх лака

Аналогия, хоть и неправильная. Сварочный шов кладется поверх старого, с которого не удалили (не оббили) шлак. т.е. между ними присутствует слой шлака. Жирного и толстого.

Спасибо огромное ГОСТ, joha, viktor1953 за помощь в ремонте "Ресанта-220". Получилось вылечить заменой QO2 - 4N90C на 4N80C и УС-шки 3842, стабилитрона DO12 и соответственно резистора RO10.

Еще вопрос к joha, подскажите пожалуйста, вы выложили схему с ошибкой разводки ПП. Там указана перемычка. Вопрос: ее нужно делать?

Юрий 1982, Если её нет то нужно, (у себя сделал) ошибка была на платах до версии GP50, а начиная с версии GP50 они её сами исправили. Если эту перемычку не ставить то очень странная цепь получается, не правда ли? Стабилитрон D017 должен защищать 2 вход ПУ от превышения и обратного напряжения на входе, а он получается чуть ли не в воздухе висит (через кондёр),а кондёр C030 шунтирует базу транзистора от коротких импульсных помех замыкая их на землю (а перемычки то и нет)

lipilo написал : Привет!Скоко синетянутых

Кило тридцать будет и они не синетянутые, а натурооплатные. С уважением. Виктор.

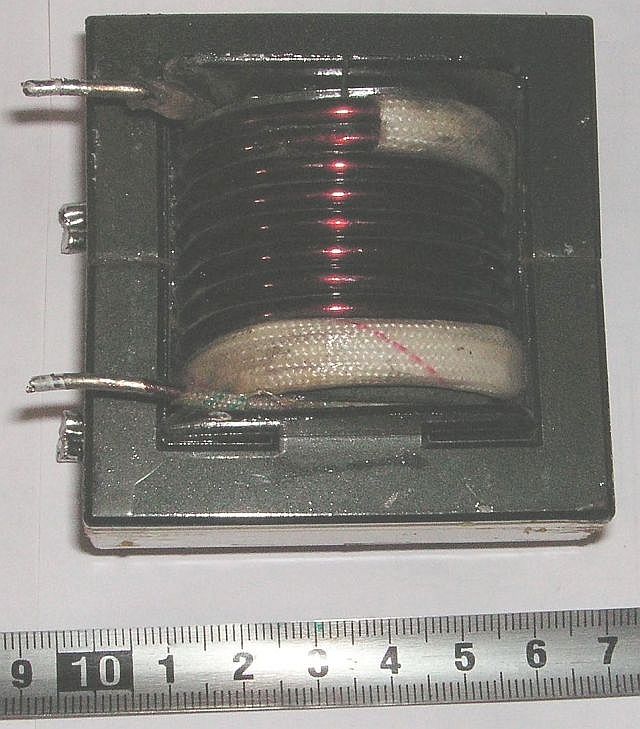

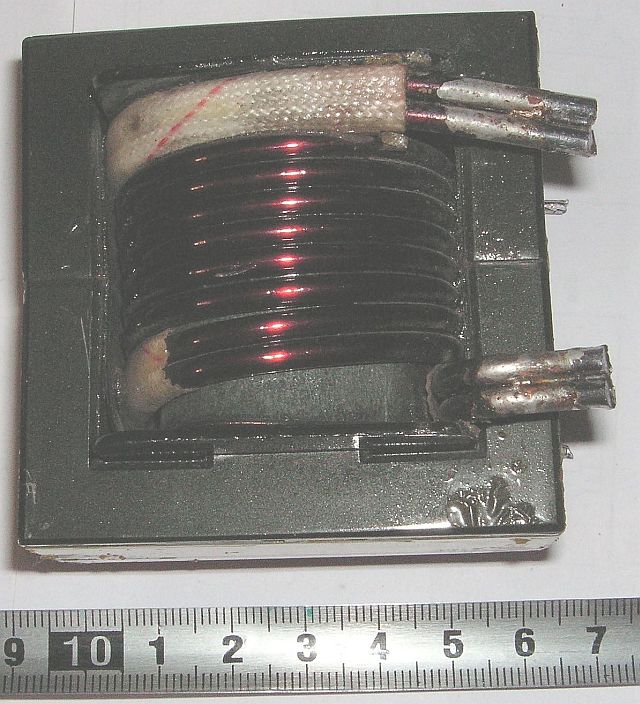

ГОСТ написал : Сейчас они во многих даже дешевых тестерах есть, и меряют индуктивность весьма прилично. Свой LСметр вообще давно куда то на полку засунул и не пользуюсь - того, что в тестере хватает.

Так Вы не простой смертный, а опытный и даже очень. Поэтому не удивительно, что у вас есть, а на моих MY нету хотя большой брал за 1700, может надули?

А насчёт Престижей Вы точно сказали, китайцы их хорошенько переработали и получили кучу бюджетных, но работоспособных изделий. В том числе и мою Ресанту 220. С уважением. Виктор.

joha написал : Ресанта 190 ПРОФ на осциле делитель 1:10, лампа 100вт 220в,

Огромное спасибо Евгений, правда такое падение ХХ от долей ампера меня не очень радует. Зато мой мастер загорелся 190й проф, хочет сыну выслать в воронежскую область и просит меня купить. Так что скоро сам оценю сей девайс и уже решу, что делать со своим червячком. С уважением. Виктор.

Кстати большое спасибо тому, кто написал про Тиберис, очень не плохие цены и доставка. Удачи.

Юрий 1982 написал : Спасибо огромное ГОСТ, joha, viktor1953 за помощь в ремонте "Ресанта-220". Получилось вылечить заменой QO2 - 4N90C на 4N80C и УС-шки 3842, стабилитрона DO12 и соответственно резистора RO10.

Мне собственно и не за что, это моим товарищам большое спасибо и долгих лет. Удачи. Виктор.

viktor1953 написал : а натурооплатные.

Виктор прими извинения.Совковые мысли:o

ГОСТ написал : Мы, так ваще платы в устройства для улицы флюсом заливаем - и они работают поэтому.

трудоемкая это всетки работа

ГОСТ написал : 15 лет нормальной работы - нормальный срок, чтоб показало ?

имел в виду, время покажет активный флюс или нет. против вашего покрытия ниче не имею:)

U-Kmaster написал : активный флюс или нет

Активный сжирает очень быстро, вряд ли он там на платах. Буквально неделю - 2 - 3-4 и видно окислы и съеденные дорожки. Если есть сомнения, лучше смыть конечно, на всякий случай.

U-Kmaster написал : трудоемкая это всетки работа

Кисточкой, да и то не особо. Единственно, что если нужно ну очень хорошо покрыть, это долго довольно, слоев если 10, пока каждый подсохнет. А спреем - так вообще удовольствие.

ГОСТ написал : Активный сжирает очень быстро, вряд ли он там на платах. Буквально неделю - 2 - 3-4 и видно окислы и съеденные дорожки. Если есть сомнения, лучше смыть конечно, на всякий случай.

нее, такого точно нет!

ГОСТ написал : . А спреем - так вообще удовольствие.

ага.. кондеры отпаяй, радиаторы сыми..

U-Kmaster написал : ага.. кондеры отпаяй, радиаторы сыми..

Имеются ввиду, когда платы в ещё не до конца собранном состоянии (в процессе). Ну, а кондеры отпаять и радиаторы - да, а что делать. Хотя и недолго, намного дольше сохнет.

ГОСТ написал : да, а что делать.

кисточками разными тоненькими, на загнутых проволочках, не спеша

U-Kmaster написал : кисточками разными тоненькими, на загнутых проволочках, не спеша

Да обычной самой, ок.7 мм шириной. Главное, чтоб ворс с неё не лез. Стекловолоконные для этой цели хороши.

lipilo написал : Виктор прими извинения.Совковые мысли

Не стоит извиняться, у меня с юмором пока порядок. Жаль имени не знаю, ато обращаться к уважаемому человеку - lipilo, как то не по мне. Наверное издержки совкового воспитания. Кстати насчёт тянуть, нам и не грех - десяток синеньких это детские шалости, по сравнению с вышележащими, от сельсовета до самых верхов.

Это мне надо извиняться за отступление от темы. А теперь по Реске. Вы многими аппаратами пользовались, насколько Ресанта уступает в комфорте, качестве дуги именитым и дорогим. Хотя бы несколько слов. С уважением. Виктор.

ГОСТ написал : Стекловолоконные для этой цели хороши.

не слыхал о таких, думал волосяные лучшие

lipilo написал : ,завтра удалю.

да вроде все в тему, интересно же людям, кто пользуется ресантами - это уважаемыемые люди ,работающие со сваркой большую часть своей жизни, с богатым профессиональным и жизненным опытом. выбор таких людей дорогого стоит и лучше всех реклам вместе взятых

U-Kmaster написал : не слыхал о таких,

Продают в канцтоварах.Представляет из себя стекловолокно пропитанное эпоксидкой и отформованное в виде стержня ф2-3мм(Иногда ещё называют "вечная" кисточка).Кончик такого стержня можно заточить,можно оставлять тупым.Затем над горящеё свечкой или зажигалкой отжигают 8-10мм стерженька,чтобы выжечь эпоксид, а стекловолокно распушают.По мере необходимости такую оперецию повторяют.Я тоже для флюсов такие использую для каждого свою.

Печка написал : для флюсов такие использую

а для лака тож пойдут?
