Сварочный инвертор Ресанта

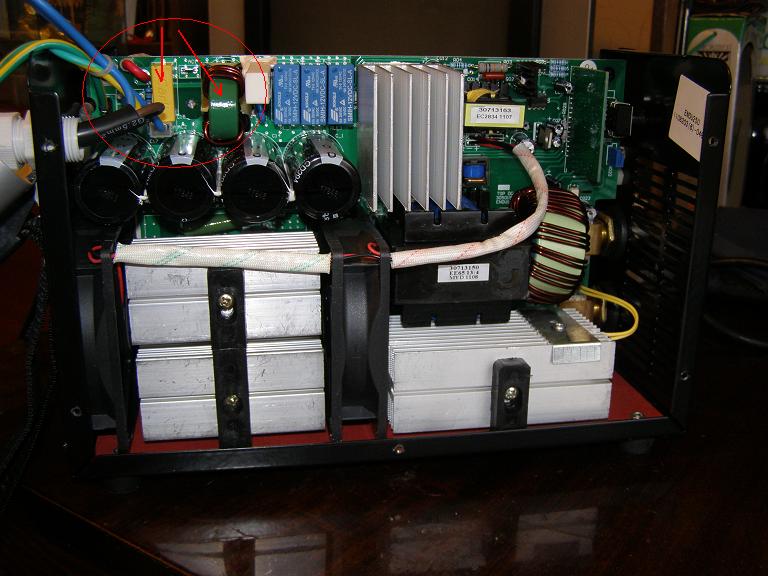

joha написал : AWI 200B MOSFET с дросселем

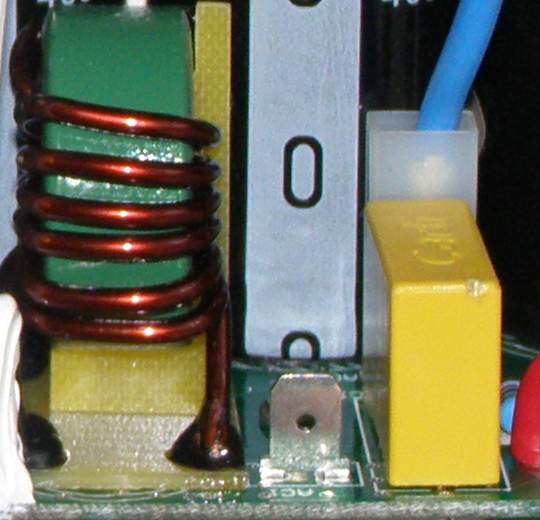

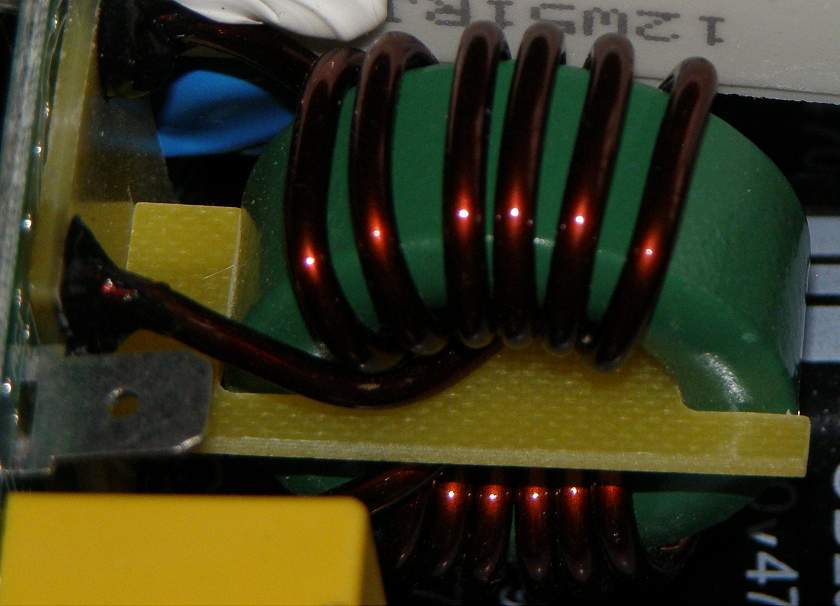

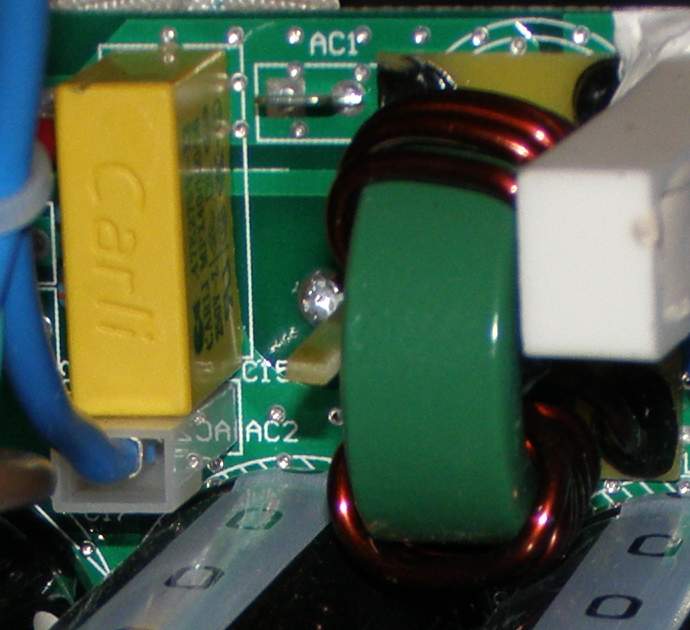

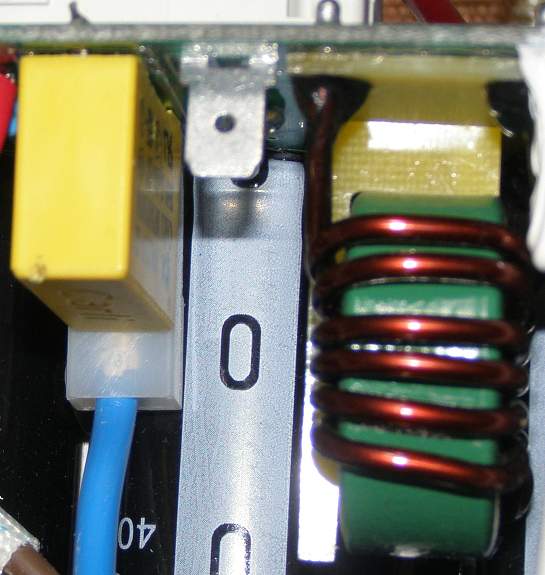

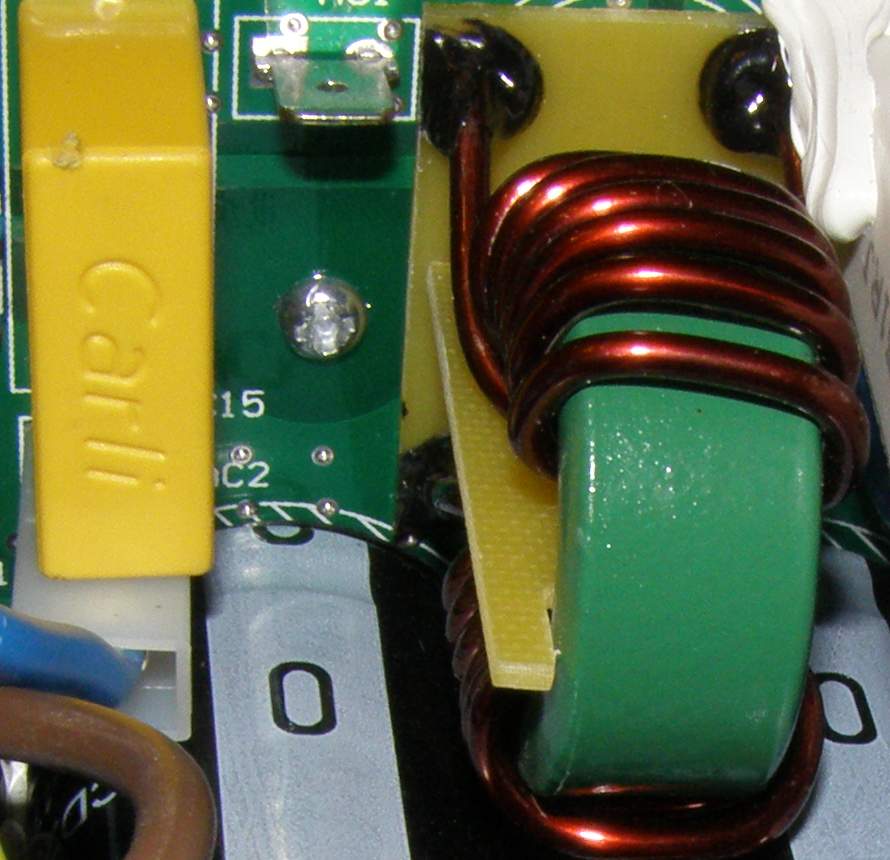

Поэтому и варит лучше, а все современные сейчас, которые видел - без дросселей, хотя на плате место под них есть и нарисованы.

а какие есть еще схемы?Или схемы плат имеете ввиду.

joha написал : Fibe, это оптроны HCPL-3120

Обычно да. Встречались еще и 3180, и ТЛП250. Кстати, а не попадались 3120 (или др.) в СМД корпусах ? Как то искал и не нашел.

Fibe написал : а какие есть еще схемы?Или схемы плат имеете ввиду.

Их 3-и типа. Не считая конструктива, но он не важен. 1= с дежурным БП и без него. 2= Драйвер на ТГР. 3= Драйвер на оптронах.

ГОСТ ,я так понимаю это схема как и Рески 190 А полностью совпадает.Мне одно не понятно,там Q1 и Q2 30N60 A4,то есть без диодов.А при вскрытии были 30N60 A4D.То есть у меня 3-ий тип схемы с оптопарами?

Fibe написал : ГОСТ ,я так понимаю это схема как и Рески 190 А полностью совпадает.Мне одно не понятно,там Q1 и Q2 30N60 A4,то есть без диодов.А при вскрытии были 30N60 A4D.То есть у меня 3-ий тип схемы с оптопарами?

Да без разницы, снабберы то есть. Да, получается ваш - 3-й тип. Маркировка может отличаться, а так схемы идентичны.

Что посоветуйте ГОСТ?Помимо подсказки Joha посмотреть осциллограммы на базах транзисоторов.

Fibe, силовые транзисторы это IGBT и у них нет баз, затвор эмиттер коллектор, затвор естественно не звониться ни с чем

проблемы из-за оптронов могут быть?

Sorry путаю IGBT,их с биполярками(((

Fibe написал : подсказки Joha посмотреть осциллограммы на базах транзисоторов.

Он все правильно написал. Гляньте не ремонте, месяца 2 назад я подробно писал, как проверить драйверы под нагрузкой, и что ещё проверять и как включать после ремонта. Стабилитроны в затворе и диоды размагничивания после баха транзисторов меняю. БП проверить под нагрузкой. Варистор мощный по питанию сети поставить, и предохранитель. Термодатчик на радиатор транзисторов. Когда все заработает - обязательно профлюсовать в 10 слоев плату. вентилятор если слабый - помощнее.

Fibe написал : проблемы из-за оптронов могут быть?

Нужно проверять. А транзисторы запаивать в самую последнюю очередь.

ГОСТ написал : К нам регулярно приходят на тестирование китайцы мосты, типа ZX7, поджиг - ужас, дуга - жеская и очень короткая. УОНи поджечь - вообще проблема. Мы их тестируем практически каждый месяц - новая модель. Напробовался уже - по самое нехочу. Так что, есть с чем сравнить. Конечно, есть и хорошие мосты, но я их давно уже не встречал.

калибр сви-225ап- полный мост, 2 дросселя, хх 62 вольта всего то. Любые электроды горят как свечки, хоть гвоздями вари.

Трансовый выпрямитель лежит на черный день, дроссель размером с сам транс, дык там 50в хх - уони сами варят, и ненадо им 100 в, куда важнее, чтобы ток был чистая постоянка без пульсаций

U-Kmaster написал : куда важнее, чтобы ток был чистая постоянка без пульсаций

вот нормальный дроссель это и обеспечивает, кроме того дроссель своей самоиндукцией в случае разрыва тока его вновь зажигает без проблем,

U-Kmaster написал : Трансовый выпрямитель лежит на черный день, дроссель размером с сам транс, дык там 50в хх - уони сами варят, и ненадо им 100 в

так там можно считать что заполнение импульсами 100%, а на однотактных с заполнением 50% для обеспечения того же запаса напряжения для дуги это равносильно импульсам 100в, 100вх50%=50в, а за одно эти импульсы в 100в и поджигать помогают получше

joha, При понижении сетевого напряжения будет ли сильно меняться выходная вах аппарата?
