29.01.2013 в 12:44:05
#3597527
joha, ну все! Заменил я SG6848 и было мне счастье!;) Схему уже не надо, всем спасибо и счастливо! Может когда-нибудь еще доведется сварочник ремонтировать... Вадим.
29.01.2013 в 13:54:59
#3597643
Edvard34 написал : Я понимаю что в магазине так в каком все митино оббегал там нет и сколько примерно ватт резистор,
у ВАС еще миниплата питания выпаяна - 7 дырочек на плате рядом с резистором , или это ВЫ выпаяли???
29.01.2013 в 22:14:19
#3598639
Вопрос к спецам. В чем реальные плюсы регенеративного снаббера ? За последнее время мне его так разрекламировали. Всегда делал RCD, его минусы - сильно греется резистор и есть иголки. Регенерат типа не греется, возвращает энергию в источник. Но он и посложнее. Мне единственное что нравится в Гусях - это их эти снабберы, миниатюрные, дросселек маленький, резисторы и кондерчики СМД. Осцилы красивые.
29.01.2013 в 23:17:06
#3598871
я ее отпоял и припоял снизу так как обратно не смог припоять как была viktor.w,
31.01.2013 в 19:00:25
#3603207
Здравствуйте. Подскажите, пожалуйста, какой может быть зазор в силовом трансе у PICO 162? Аппарат принесли с "располовинившимся" сердечником и, что интересно, ни каких следов прокладок или клея. Может у кого фотки его покрупнее остались, или на память, или вообще, прямо сейчас в ремонте лежит себе :).
31.01.2013 в 19:22:07
#3603255
смотря сколько там витков первички, если 15 то может и без прокладок был, вообще прога показывает для 13 витков на Е65 примерно в районе 0,1мм, т е по 0,05 на каждом керне, лишним он не будет и для 15 витков
31.01.2013 в 19:23:31
#3603266
Обычно, если есть з-р, так и есть = 0,1 мм (2 х 0,05).
31.01.2013 в 20:21:36
#3603407
ГОСТ написал : Вопрос к спецам. В чем реальные плюсы регенеративного снаббера ? За последнее время мне его так разрекламировали. Всегда делал RCD, его минусы - сильно греется резистор и есть иголки. Регенерат типа не греется, возвращает энергию в источник. Но он и посложнее. Мне единственное что нравится в Гусях - это их эти снабберы, миниатюрные, дросселек маленький, резисторы и кондерчики СМД. Осцилы красивые.
посмотрите тему а кто нибуть пробовал сварочник сделать, года два назад...
31.01.2013 в 21:04:40
#3603503
Алексей бел написал : посмотрите тему а кто нибуть пробовал сварочник сделать, года два назад...
я их пересмотрел, тысячи страниц, много литературы читал, расчетов и т.п. Меня интересует именно практическое, наблюдения, замеры и т.п. - т.е. мнение тех, кто с ними игрался практически. Стоит ли оно того ? Даже сейчас расспрашиваю на другом форуме, и по этому вопросу у старожилов - спецов с многолетними стажами, и крайне противоречивые мнения. От того - что это полезная штука, до того - что он вообще не нужен, и без него работает нормально. Если сталкивались и можете рассказать - буду благодарен.
31.01.2013 в 21:38:29
#3603607
ставлю в свои уже 3 года, раньше были рсд, эффективно, ничего не греется, выше кпд , хорошо зятягивает фронт выключения, немешает включению, никаких токовых иголок, прост, надёжен, не разу не ломался, проще разместить реген чем резюки по 20 ват пару штук, ... три диода hfa08tb60, две банки 20 нан, дроссель 3А-100 мкГн, децельный...под радиатором прячется. когда были рсд, незнал куда прятать, если вент вставал - вообще выпаивались... но это было давно.
31.01.2013 в 21:47:21
#3603634
Алексей бел написал : ставлю в свои уже 3 года, раньше были рсд, эффективно, ничего не греется, выше кпд , хорошо зятягивает фронт выключения, немешает включению, никаких токовых иголок, прост, надёжен, не разу не ломался, проще разместить реген чем резюки по 20 ват пару штук, ... три диода hfa08tb60, две банки 20 нан, дроссель 3А-100 мкГн, децельный...под радиатором прячется. когда были рсд, незнал куда прятать, если вент вставал - вообще выпаивались... но это было давно.
Во ! Вот за это спасибо. Такая же ситуация - хочу уйти от грелок, и пишут, что потери на переключение намного меньше (могу привести цитату с сайта Мультика об этом). А на схемку регенерата можно взглянуть ? Основных их 3-и вида, различия небольшие. Но везде индуктивность дросселя меньше, 10-15 мкГн, и ёмкости чаще всего 10Н. (В гусях их по 2-е = 20Н). А дроссель какой - покупной, или сами мотаете ? Как он сделан ? И есть мнение, что с регенератом все равно нужно RCD ставить, с его грелкой (10-20 Вт), а это уже 2-а снаббера, куча деталек.
31.01.2013 в 21:52:20
#3603649
дроссель покупной, завтра гляну индуктивность на всякий случай...схема как в гусе. играться с банками и дросселями как угодно можно. меньше дроссель- быстрее банки перезарядит( важно при коротком импульсе) реально при работе реген сн выходной ток увел по прибору со 190 а до 195а в одном и томже положении задатчика тока.
31.01.2013 в 21:53:45
#3603657
дроссель типа как в гусе, раньше сами мотали - феритоввая палка 5мм диам Х20 длин витков 15 про 0,5
31.01.2013 в 22:00:12
#3603680
Алексей бел написал : дроссель типа как в гусе, раньше сами мотали - феритоввая палка 5мм диам Х20 длин витков 15 про 0,5
А антизвонная RC цепочка какая ? И где она стоит - параллельно среднему диоду (так обычно ставят, и в Гусях) или дросселю (редко, но встречал такие) ? Конструкций дросселей встречал великое множество, вроде рекомендуемый (если самопал) на ферритовом стержне диам.8 мм х 25-30 мм, провод от 0,8-1,2 мм, 25 витков (это ок. 12 мкГн).
31.01.2013 в 22:01:06
#3603683
И есть мнение, что с регенератом все равно нужно RCD ставить, с его грелкой (10-20 Вт), а это уже 2-а снаббера, куча деталек.
31.01.2013 в 22:03:35
#3603690
Алексей бел написал : выходной ток увел по прибору со 190 а до 195а в одном и томже положении задатчика тока.
Вот цитата с сайта Мультака: "На практике, от схемы «косого моста» на транзисторах IRGP50B60PD1, на частоте 50 КГц, в сварочном аппарате, при введении регенеративного демпфера, сильно снижающего потери на переключение, удалось повысить сварочный ток от 165 А до 210 А, при том же охладителе транзисторов. "
31.01.2013 в 23:10:59
#3603921
да ну нет, такое невозможно, на практике у него разводка кривая была. они и без снабберов 200а дают при нормальной разводке.
31.01.2013 в 23:53:34
#3604050
стоит ставить, но ёмкость небольшая 1-2 нан, помогает, тк, диоды снаббера неуспевают открыться сразу с быстрыми ключами и тормозят скорость нарастания вольт с 50 - 80...
31.01.2013 в 23:56:04
#3604058
но на практике толку почти 0
31.01.2013 в 23:56:23
#3604060
Алексей бел написал : стоит ставить, но ёмкость небольшая 1-2 нан, помогает, тк, диоды снаббера неуспевают открыться сразу с быстрыми ключами и тормозят скорость нарастания вольт с 50 - 80...
Вот и хочу поставить такой "лёгкий" снабберок, именно с 1Н и резистором 100 Ом (чтобы сильно не грелся), SMD в корпусе 2512 набрать несколько шт.
31.01.2013 в 23:57:50
#3604067

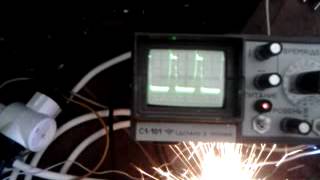

01.02.2013 в 00:00:17
#3604072
ну да
01.02.2013 в 00:07:08
#3604093
Алексей бел написал : ну да
Тогда смысл ставить ещё и RCD ? Или все таки какая то польза от него есть ?
01.02.2013 в 00:07:23
#3604095
я со своих 260а и 500 -600 а вытаскиваю легко... и ничего не лопается.
01.02.2013 в 00:07:54
#3604097
ГОСТ написал : Тогда смысл ставить ещё и RCD ? Или все таки какая то польза от него есть ?
моральная есть....
01.02.2013 в 00:08:42
#3604100
Алексей бел написал : я со своих 260а и 500 -600 а вытаскиваю легко... и ничего не лопается.
С одним регенератом ? А ключей по 2-а в плече ? Или по 3-и ?
01.02.2013 в 00:15:26
#3604114
по два ключа,(про 500 600а, но у нас плата очень продуманно разведена, если типовая разводка - ключи от выбросов пополам сразу)) место есть около транса настроение есть - ставим - нет настроения неставим...
01.02.2013 в 00:18:08
#3604123
Алексей бел написал : настроение есть - ставим - нет настроения неставим...
Хорошо сказано ! А все таки, какая то польза от него есть, стоит их ставить ?
