Ремонт сварочных инверторов. Часть вторая.

Так ни кто не менял... И ни кто не сталкивался? Ну ладно спасибо... Буду сам разбираться

s237 написал: Вроде все работает, но, после вкл необходимо дать ей прогреться, после этого работает,

Привет, Может его холодом выявить, Когда-то в спектруме льдом к микрухам прикладывал, только так и нашёл микруху

flrem написал: spd06n80c3 на 4n90c

вроде сопротивление канала слишком разное

Slon2009, В дежурке нужен N-канальный мосфет напряжением не менее 600в и током не менее 4а.Ваш подойдет,но как вы будите отводит тепло - он в корпусе ТО 252.Проверка снаберов обязательна.Если вы про силовые транзисторы замена Toshiba 50JR22 на G40n60 в ресанту 190 пошло бы, но в 250 боязно, но кто варит на токах более 150а?

flrem написал: доброго вечера всем ! полуавтомат клон САИПА-220 , выбиты силовые , в одном драйвере обвязка вылетела . Все заменил, но осциллограммы на ключах не нравятся. Нет полки отрицательной совсем.

все перепроверил. Осциллограмы на ключах без ключей , с резисторами 200 ом. на плечо

flrem, С таким драйвером не может там быть отрицательной области в принципе - стабилитрон в затворе не даст её получить. На предыдущей странице показана осциллограмма с таким же драйвером только один ньюанс - ВХОД ОСЦИЛЛОГРАФА ЗАКРЫТЫЙ - поэтому и в отрицательную область ушла осциллограмма. Нужно не на картинку смотреть, а на настройки осциллографа.

Вопрос был по проверке антистика - чего его там проверять в Ресанте и ресантоподобных. Э-К оптопары замкнули, если светик погас, то проверяем оптопару и цепи до выходных клемм. Если не погас, значит как уже сказали лезем в дебри. Если не работает обратная связь по току, то аппарат бахнет и никакой астистик не поможет.

vlbudkin написал: Slon2009, В дежурке нужен N-канальный мосфет напряжением не менее 600в и током не менее 4а.Ваш подойдет,но как вы будите отводит тепло - он в корпусе ТО 252.Проверка снаберов обязательна.Если вы про силовые транзисторы замена Toshiba 50JR22 на G40n60 в ресанту 190 пошло бы, но в 250 боязно, но кто варит на токах более 150а?

vlbudkin, Обезбашенные сварщики спалят всё при любых транзисторах до выгорания силовых клемм. ;)

s237, Приветствую. Была Тесла 277 - горел светик антистика. Коротнул транзистор оптопары - всё заработало.Поменял оптопару на всякий пожарный, спустя год припёрли с тем же дефектом. Коротнул транзистор оптопары, всё заработало что только с ней не делал, а он работает. Вот так вот. Тот аппарат что с прогревом начинает работать - морозильная камера и термофен в помощь - проходил я такое.

Мастер10, а как проверить обратную связь по току...?

Slon2009 написал: а как проверить обратную связь по току...?

Вам дать контакт хорошего мастера по сварочным инверторам? Как раз в вашем городе.

Slon2009 написал: Мастер10, а как проверить обратную связь по току...?

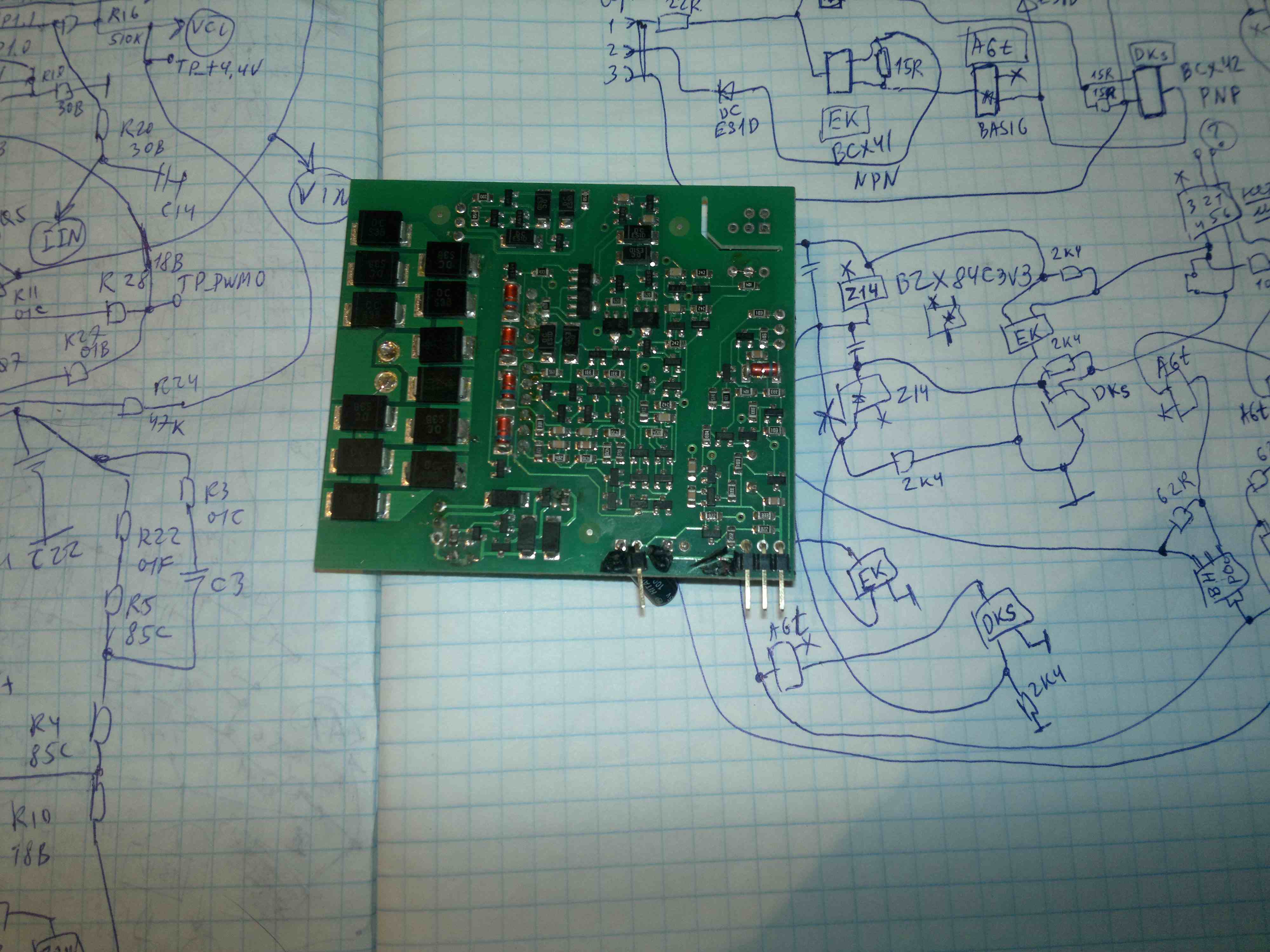

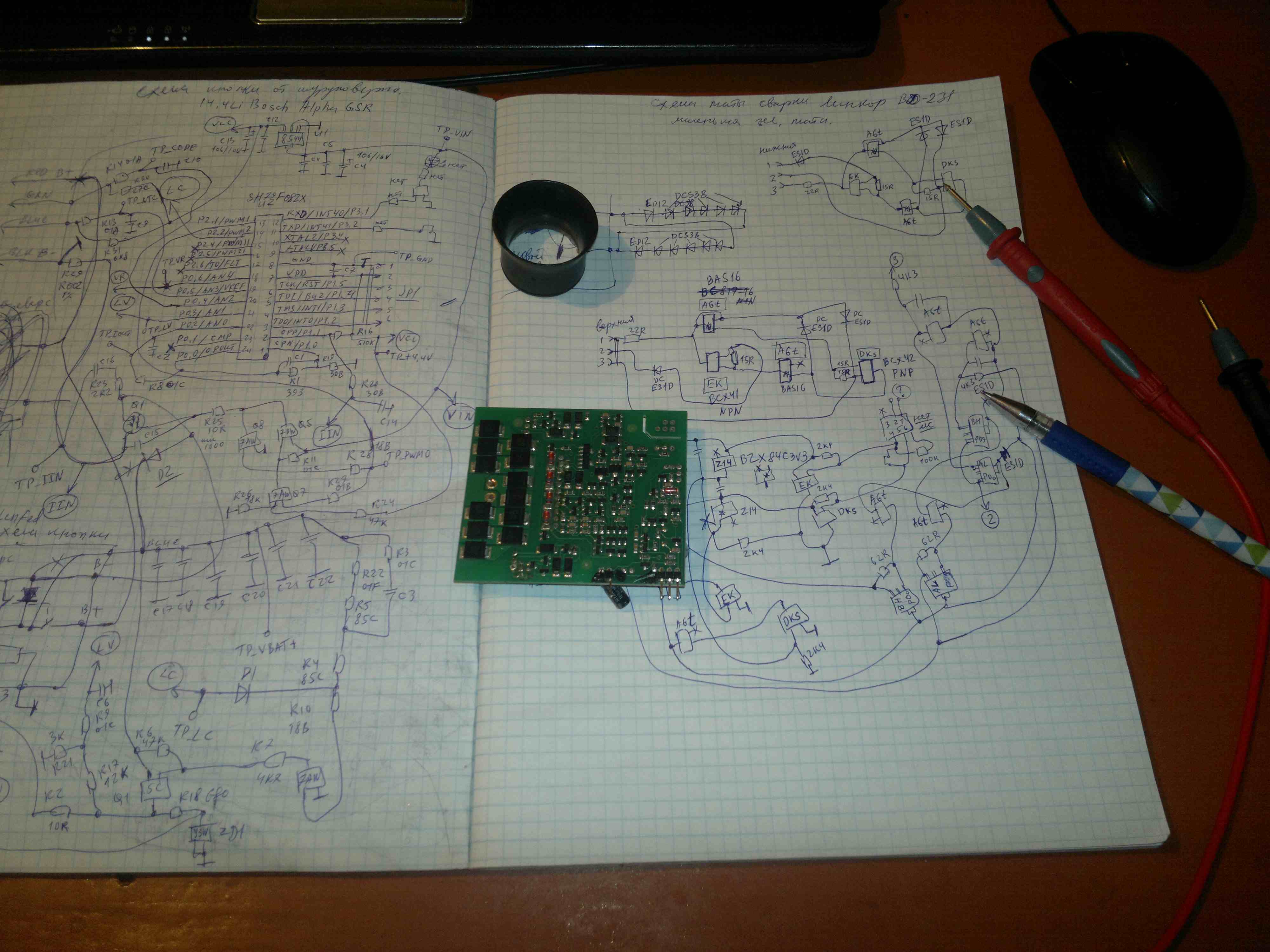

Slon2009, Что бы не бахнуло - снять 320 вольт с силовых транзисторов или без транзисторов или выпаять трансформатор тока. Регулятор тока в минимум, на выходные клеммы от БП подать 20-30 вольт ( подавая и снимая напряжение с клемм можно посмотреть открывается оптопара или нет - если в "дебрях"всё исправно, то во первых должен гаснуть светодиод и меняться частота сигнала на затворе силового транзистора - почти в 2 раза - если так всё срабатывает, то антистик работает. И так регулятор тока в минимуме. Подать с другого БП напряжение на выпрямитель который идёт с ТТ. При этом нужно отсоединить обмотку ТТ идущую на выпрямитель что бы не спалить эту обмотку. Соблюдать полярность, так как это "косой" и ток замеряет во время прямого хода, да и собственно если неправильно подключить полярность, то ничего не получим. Осцилом контролируем осциллограмму. Увеличиваем напряжение с БП то есть имитируем ток через тт, контролируем ток там диодик стоит 4148, можно спалить и его и нагрузочный резистор, до 5 вольт хватит что бы ШИМ начала уменьшать заполнение. Аккуратненько всё проделываем, а главное понимать что делаешь. Если не получится, то к мастеру - выше сообщение - если не уверены, то лучше сразу к мастеру, потому что можно напалить деталюх и будет дороже ремонт. Вчера только такое проделывал только с полуавтоматом - дефект плавающий был. Вот как это у меня было для режима ММА - схемотехника и управление как РЕСАНТА.

16. Включаем режим ММА. Регулятор тока в минимальном положении. Частота ШИМ сигнала на затворе 30 кГц. Подаём на выходные клеммы 25 вольт, частота ШИМ увеличивается до 56 кГц. Увеличиваем напряжение с ТТ. При напряжении 0,5-0,6 вольта начинает уменьшаться заполнение ШИМ. При напряжении 1,8 вольта ШИМ пропадает. Крутим регулятор тока в максимум. Увеличиваем напряжение с ТТ. При напряжении 4,2 вольта начинает уменьшаться заполнение ШИМ. При напряжении 4,3 вольта (ток от БП 90 миллиАмпер) ШИМ пропадает.

сергей 1977, Конечно лучше подождать исправный сварочник.И тогда либо появится уверенность, либо чесать репу дальше )))

Slon2009, Так понимаю что у вас нет ни баласта ни амперметра.А что есть? Осциллограф?И напишите ни что вас беспокоит, а в каком состоянии аппарат на данный момент. К ремонтникам отсыла не последует, все начинают с этого.

Мастер10, а как нибудь по легче..

vlbudkin, баласта нет

vlbudkin, и меня беспокоит моя голова которая рукам покоя не дает ;)

Slon2009 написал: баласта нет

Что есть то?

Klez, голова руки и большое стремление... А если так есть все кроме баласта.. А на форуме спрашиваю то что не знаю.. Ремонтируют дедушкину ресант у 250 а..и хочу поступать... На инженера электроника..

Slon2009 написал: Мастер10, а как нибудь по легче..

Slon2009, Знаю способ най-най-най по легче. Берём адрес мастера у Klez и отправляем в ремонт. Вот задаю себе вопрос - нахрена я это всё рассказывал? Я отратил своё время и что? Ни спасибо, ни пожалуйста. Что у вас есть, так это желание на шару отремонтировать путём поковырять аппарат в надежде что он заработает. Так не бывает. Перед тем как начать ремонты я перечитал здесь весь форум, и другие форумы и это всё изучил и это притом что у меня опыт ремонта бытовой техники более 40 лет. Силовая электроника имеет свои особенности поэтому и изучал. Мастеров, которые занимаются ремонтами реально, которые на форуме, за несколько лет я знаю, остальные залётные любители ЩАРЫ, которые хотят получить волшебную таблэтку по ремонту в надежде что ничего не делая их аппарат заработает. Как то так. Пока вы тут ищете шару я отремонтировал 4 полуавтомата и 2 ММА сварки, завтра ещё приедет полуавтомат - это потому что я не ленюсь и поэтому ко мне тянутся люди. Мне впадлу тратить трафик VPN для того чтобы помогать кому то на этом форуме, поэтому это моё последнее сообщение на форуме. Честь имею - Мастер10!

Мастер10, Вы как будто первый раз.Вновь прибывшие читают первые 3 слова,а если они не подтвердили их собственные мысли в которых они бултыхаются то и 3 первых слова стирают из памяти.Тем более столько информации за раз вы выдали нагора.Так что не покидайте нас.

Мастер10 Коля, зачем так жестко. Это, такое настроение, пройдет со временем. у меня такое здесь было уже очень давненько.

Slon2009, Самый простой способ проверить обратную связь- через сварочные концы навесить всякой нагрузки(тены ,чайники и тд,и тп.Желательно выйти на уровень 1ома.Туда же подвешиваем вольтметр( так понимаю амперметра с шунтом нет).И начинаем с мин.тока крутить регулятор , если напряжение прибавляется, значит ток растет, а если ток растет есть регулировка и значит обр. связь присутствует.

vlbudkin, У этих приборов что вы перечислили есть своё назначение,прощё перечислить юноше что ему нужно из оборудования для ремонта инверторов если он действительно хотит этим заниматься и самое главное лампу для разрядки электролитов.

Slon2009 написал: голова руки и большое стремление...

Это конечно хорошо. Но тренироваться лучше на "кошках",а не на полурабочих аппаратах,которые в силу не знаний можно ухандохать полностью. Почему я так считаю? Да по вашим вопросам как бы всё понятно на тему "специалиста". Так что если и начинать карьеру сервисника,то явно не с ремонтом сварочных инверторов,а начинать с малого. Но прежде выучиться.

Всем добрый вечер. Нужна помощь. Ресанта САИПА135 GP155 варит секунды 3-5 и начинает стрелять или проволока накаляется до красна. Проверил на реостате. Напряжение регулируется от 17 до 23 вольт, ток максимум поднимался до 125А. На ХХ 50В. Во время сварки, когда аппарат чудит, напряжение на выходе падает до 3-6В, ток по клещам около 115А. Я так понимаю нет нормальной стабилизации по напряжения.? На схемах, которые нашел, стабилизация U на OУ RC4558, а у меня есть еще ОУ МС33072. Не подскажете где можно найти схему или схожую? Какое должно быть напряжение на pin 16 (STOP) субмодуля на ХХ? Рукав и масса проверены. +24, +15, -6В в норме. Спасибо

Сергей684, надеюсь поможет... https://files.dp.ua/ua/Z9X5ESL https://files.dp.ua/ua/VW2T4E6C https://files.dp.ua/ua/DXy67NaC https://files.dp.ua/ua/xZL7cBMR

Сергей684,найдите на плате название шасси.По нему и определим какая вам нужна схема.GP155,это как бы ни о чём.

Здравствуйте ув. Электронщики... Есть ресанта 220а.. Gp 67..там по питанию us3842Bn стоят три резистора r07 r08 r09 по схеме на 33ком...но у меня на 56 ком.. Почему и как лучше поступить оставить или поменять... Кстати шинка не запускается... На 7 ноге скачет напрежение на 8 ровно 5 вольт..

Говорю всем тут умникам кто грубит и т. Д.. Это форум начинается с фразы и с одного сообщения... Помощь тем кто не знает... А не начинается если ты профи тебе сюда... В каждом форуме есть свои плаксы.. Вот я учился.. С вы тупари ничего не знаете я тут читаю а вам все разжуй... Да мы такое поклонение... Учимся по техоньку... И на надо помочь а не ругать.. Извините если кого обидел..

Slon2009, Ни кого здесь уже не обидишь,а вот умниками называть не обязательно.Щёлкни мышкой на первую страницу форума,прочитаешь ссылки пооткрывай и тоже почитай а потом перейди на первую часть и тоже почитай можно ночью,уверен много инфы почерпнёшь.а ты же хочешьчтоб тебе конкретно сказали что заменить и почему,ну разве это твой ремонт.вот теперь ты не обижайся.
