Ремонт сварочных инверторов. Часть вторая.

bvale написал: fulcrum, доя ремонта бп вам будет мультимедиа достаточно

bvale, Не согласен с даным выводом.А как же пульсации и т.д?

fulcrum написал: Да, уже понял, огромное спасибо всем, кто подсказал!

Термистор действительно греется. На верхней плате транзисторы с маркировкой RJH60F5. Прилагаю их схемку. Прозвонил их, на всех четырёх картина примерно одинаковая: ноги 1-2 = 12Ом, ноги 2-3 = 0Ом, ноги 1-3 = 12Ом. Насколько я понимаю, картина не нормальная для них. Но на плате же могут быть какие-либо шунты, и может быть это они так звонятся? Нужно ли выпаивать транзисторы для корректной проверки их состояния?

fulcrum, Извините,К МАСТЕРУ И ТО СРОЧНО!!!

bvale написал: Так как вы драйвер паяли, то считаю необходимо выложить фото всего , что вы там сделали. А также вокруг всей обвязки транзисторов. Не исключены прогары. Также, как всегда советует s237,пропаиваем драйвер с обеих сторон платы

bvale, Драйвер я не паял совсем, и не трогал его вовсе. Я ремонтил дежурку. Она заработала исправно, +- 15 вольт на вторичках без пульсаций. Но когда посмотрел сигналы на ТГР - увидел иголки. На этой, прошлой и позапрошлой странице уже достаточно картинок и пояснений. Просто почитайте отсюда http://www.mastergrad.com/forums/t182868-remont-svarochnyh-invertorov-chast-vtoraya/?page=500 и далее, и поймёте проблему, которая меня беспокоит.

-Фортуна-, чем проверяли наличие пульсации? и давайте разговаривать предметно(s237 поймет).Опишите еще раз все по порядку.Может я чего не понимаю?Я так понимаю,схемы на даный аппарат нет? На самом ШИМе смотрели сигнал?Если память не изменяет,то там должен быть меандр.Потом идет на полевики,а с полевиков уже на первичку ТГР.Частота около 32-40kHz. Ищите где сигнал искажается. Без отработанной методики-очень плохо.За собой оставляю право на ошибку. А меандр то,уже с засечками.Что тут думать.

Какая грубость, блин? Здесь собрание и обмен опытом среди мастеров. Как правило. Ну и помощь, само по себе. http://peredayka.com/download/8281027f998e04b45242fde9e2c4cc20.html

s237, Большое СПАСИБО за понимание и поддержку.

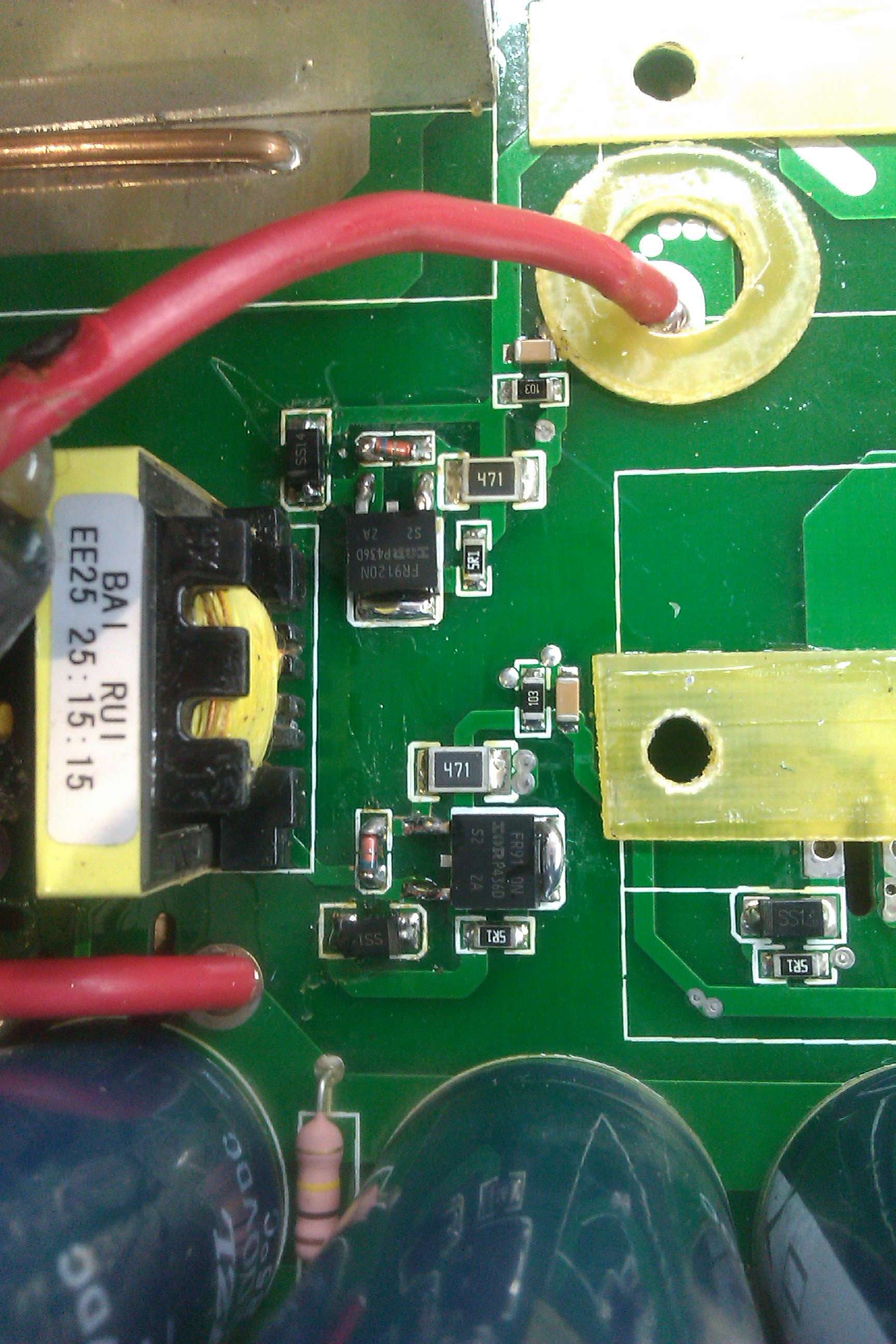

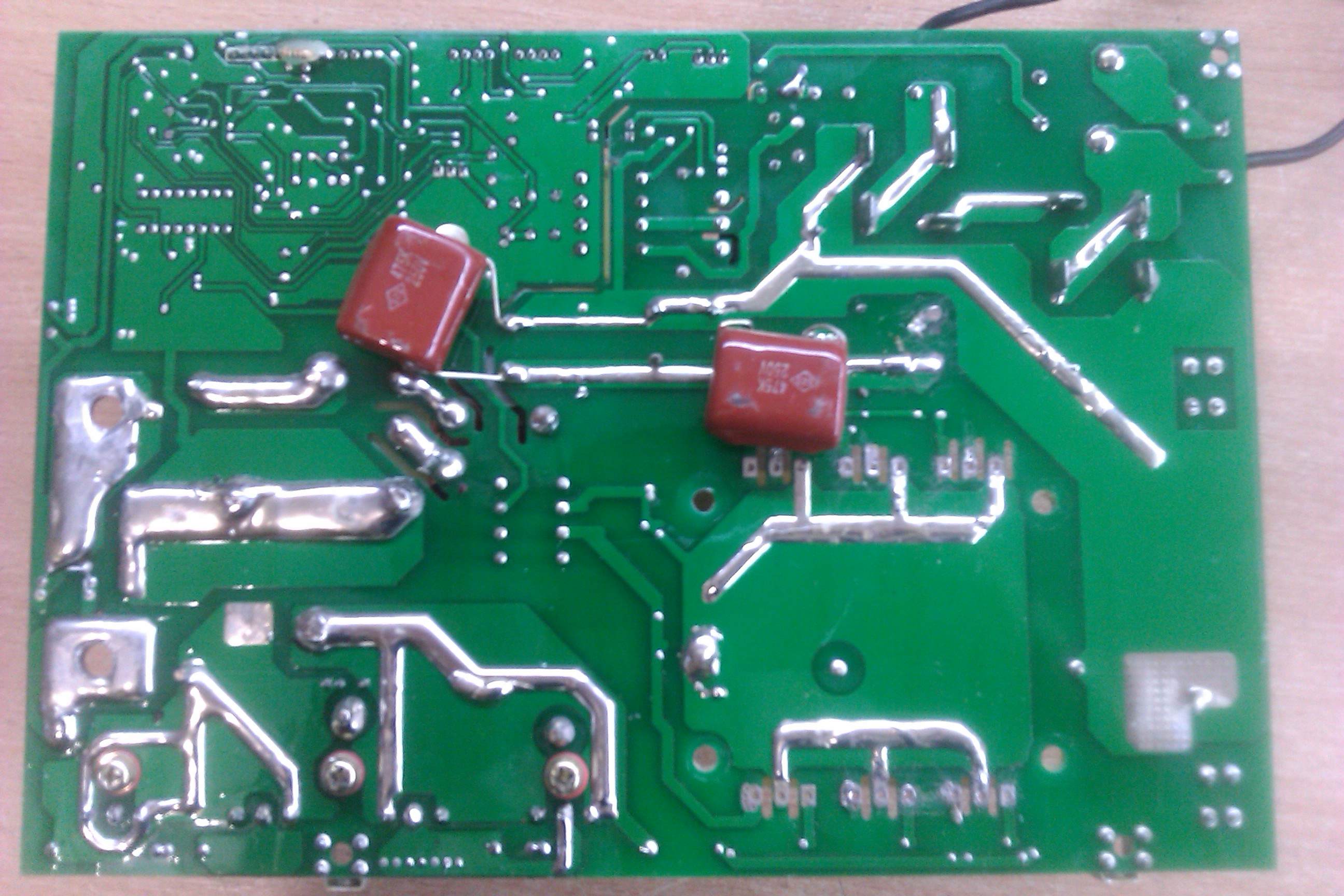

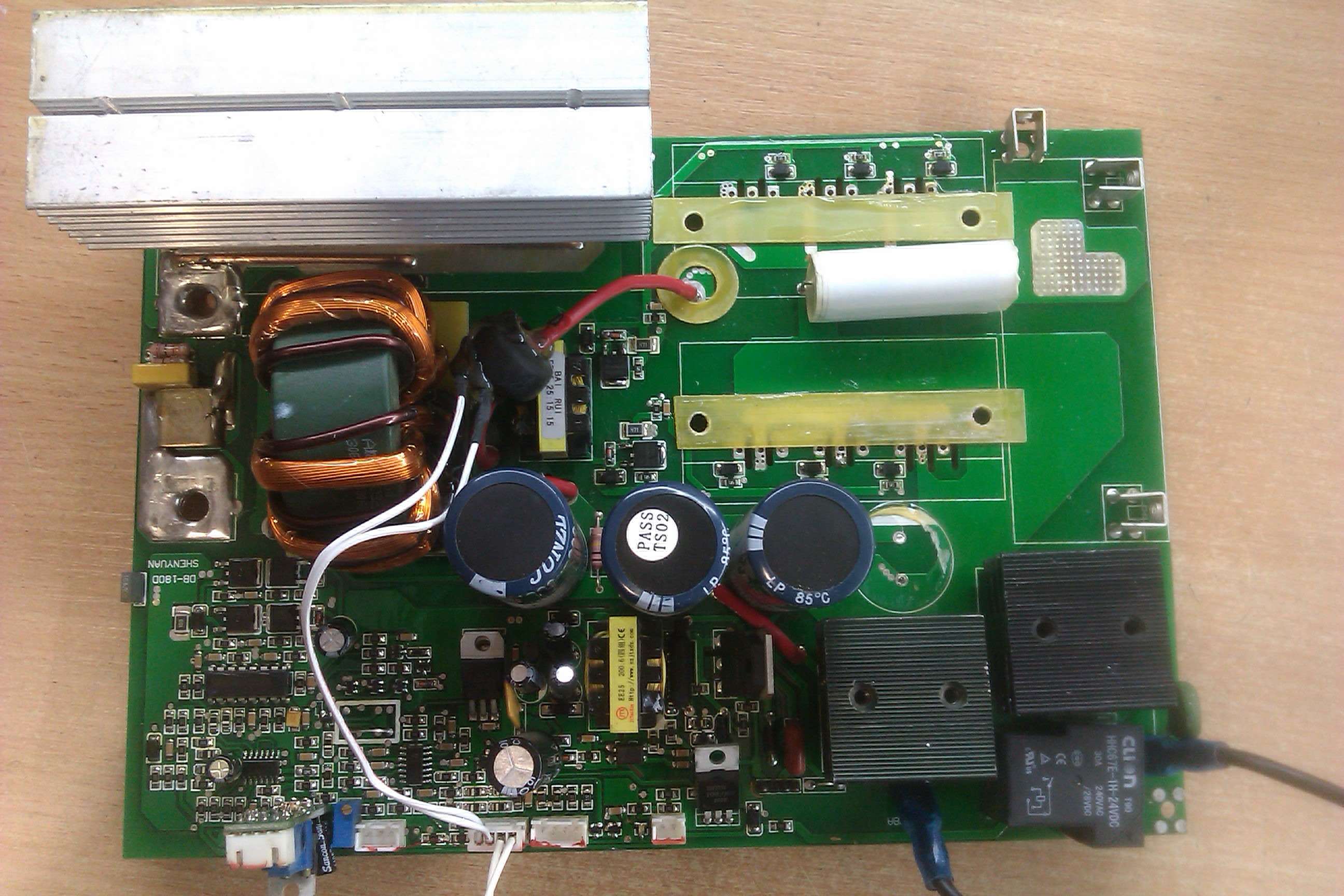

Приветствую всех, может кому попадалось подобное чудо помогите определить что это такое мост или полумост? У аппарата выбивает силовые ключи при этом драйвер остаётся цел но сигналы на верхнем и нижнем плечах отличается друг от друга, фото осциллограмм верхнего и нижнего плеча прилагаю.

s237, ПРИВЕТСТВУЮ.

На первой картинке (осциллограме) мертвое время отсутствует по заднему фронту. Я вроде как вижу, что основной ШИМ это 3525. Если "да", то мертвое время задается резистором между 5 и 7 ногой. Кажется. Я по памяти. А вообще перечень микросхем в студию. Мы то не видим, а у вас перед глазами. Судя по фоткам - это "косой мост".

s237, так точно-DEAD TIME пропал.Все правильно.

mode, какой ШИМ?
