Ремонт сварочных инверторов. Часть вторая.

Доброго дня! прошу помощи. Подкинули в ремонт полуавтомат Spark 200pro. с диагнозом - не варит. После чистки и продувки включение в квартире показало, что вполне себе варит... завёз в гараж, подсоединил газ - не варит.... Короче, силовой источник перестаёт включаться при температуре ниже 10 (примерно) градусов, подача работает, питание на выходной каскад драйвера подаётся, ШИМа нет. при прогреве до комнатной температуры всё работает исправно. Схемы мозгов нет, силовой модуль стандартный- полный мост с конденсаторной развязкой. Штатный датчик перегрева не при делах - проверил. Подскажите, где копнуть. Если есть схема мозгов - дайте ссылку - буду почти счастлив.

urii08 написал: Доброго дня! прошу помощи. Подкинули в ремонт полуавтомат Spark 200pro. с диагнозом - не варит. После чистки и продувки включение в квартире показало, что вполне себе варит... завёз в гараж, подсоединил газ - не варит.... Короче, силовой источник перестаёт включаться при температуре ниже 10 (примерно) градусов, подача работает, питание на выходной каскад драйвера подаётся, ШИМа нет. при прогреве до комнатной температуры всё работает исправно. Схемы мозгов нет, силовой модуль стандартный- полный мост с конденсаторной развязкой. Штатный датчик перегрева не при делах - проверил. Подскажите, где копнуть. Если есть схема мозгов - дайте ссылку - буду почти счастлив.

urii08, Какая ШИМ стоит?

urii08, Уменьшайте сопротивление резистора начального пуска в блоке питания(которые два по 100кОм)или увеличьте фильтрующую ёмкость на питание ШИМ до 100мкФ.Можно попробовать заменить ШИМ -возможно у неё завышенное потребление.

YORYC написал: заменить ШИМ -возможно у неё завышенное потребление

И это наиболее правильное решение, на мой взгляд. Хотя и замена резисторов помогала. Но ,что бы это было однозначно, то запитайте и запустите имеющийся ШИМ от внешнего БП, посмотрите ток потребления, а затем то же самое от штатного питания. Еще и даташит почитать, и тогда причина будет видна сразу, менять ШИМ или уменьшать номинал резисторов.

Добрый день. Сергей может вы и мне поможете с моей плазмой, как в старые добрые времена...а то больше некому...

SCMASTER, Как это некому? Щас поищу историю болезни вашего аппарата, или еще проще, Вы пожалуйста эту историю болезни скиньте мне на почту или сюда на форум. Просто не все помню, потому что в голове уже очень много нуждающихся человеков. Проблему каждого, а точнее проблему с его аппаратом, уже и не всегда вспомнишь. Просто каждых людей уже много, очень много. Моя почта: s237@i.ua Или вашу ссылочку, от начала проблемы с момента обращения на форум, покажите пожалуйста сюда. Я просто не помню. Вы не один.... Поймите правильно.

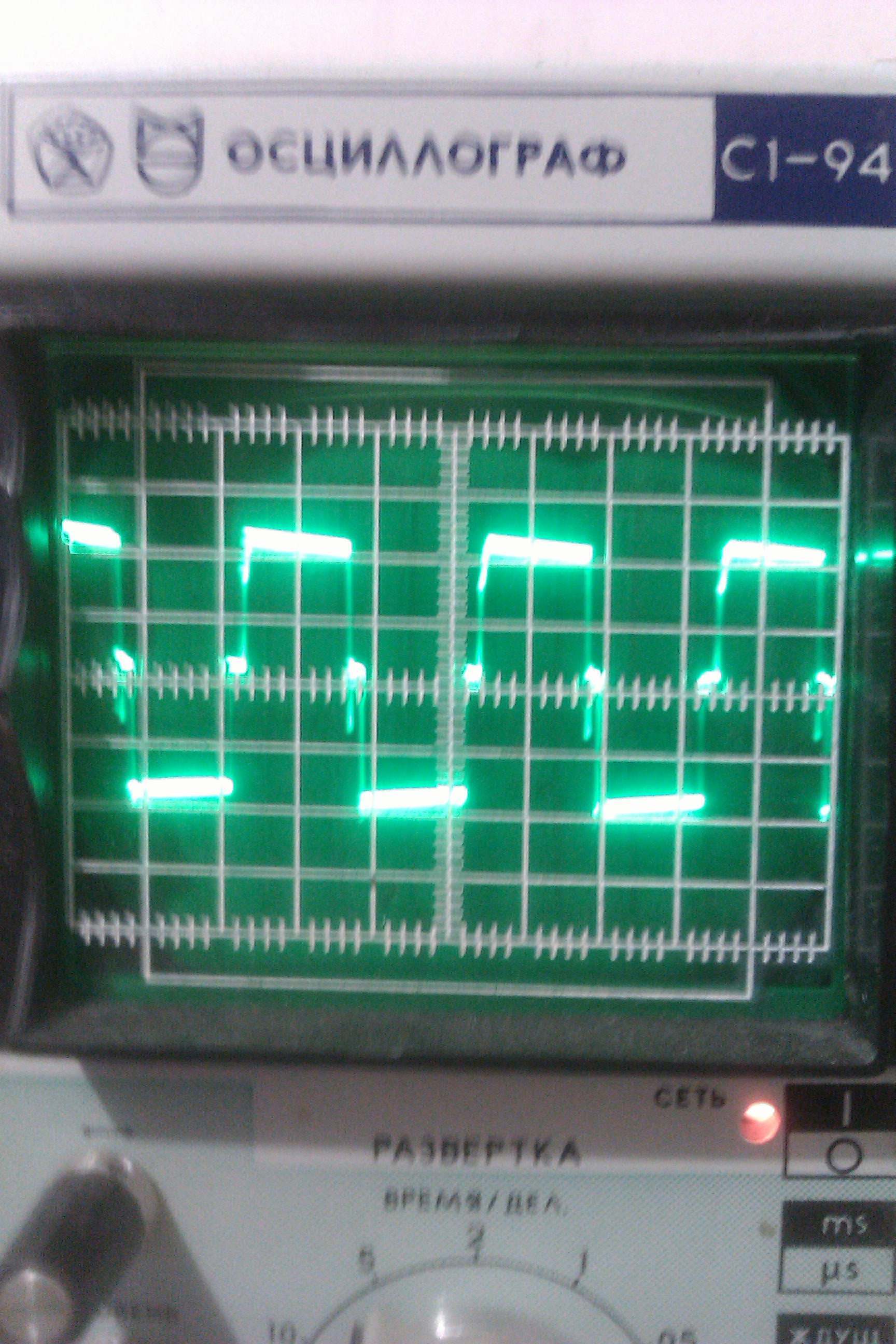

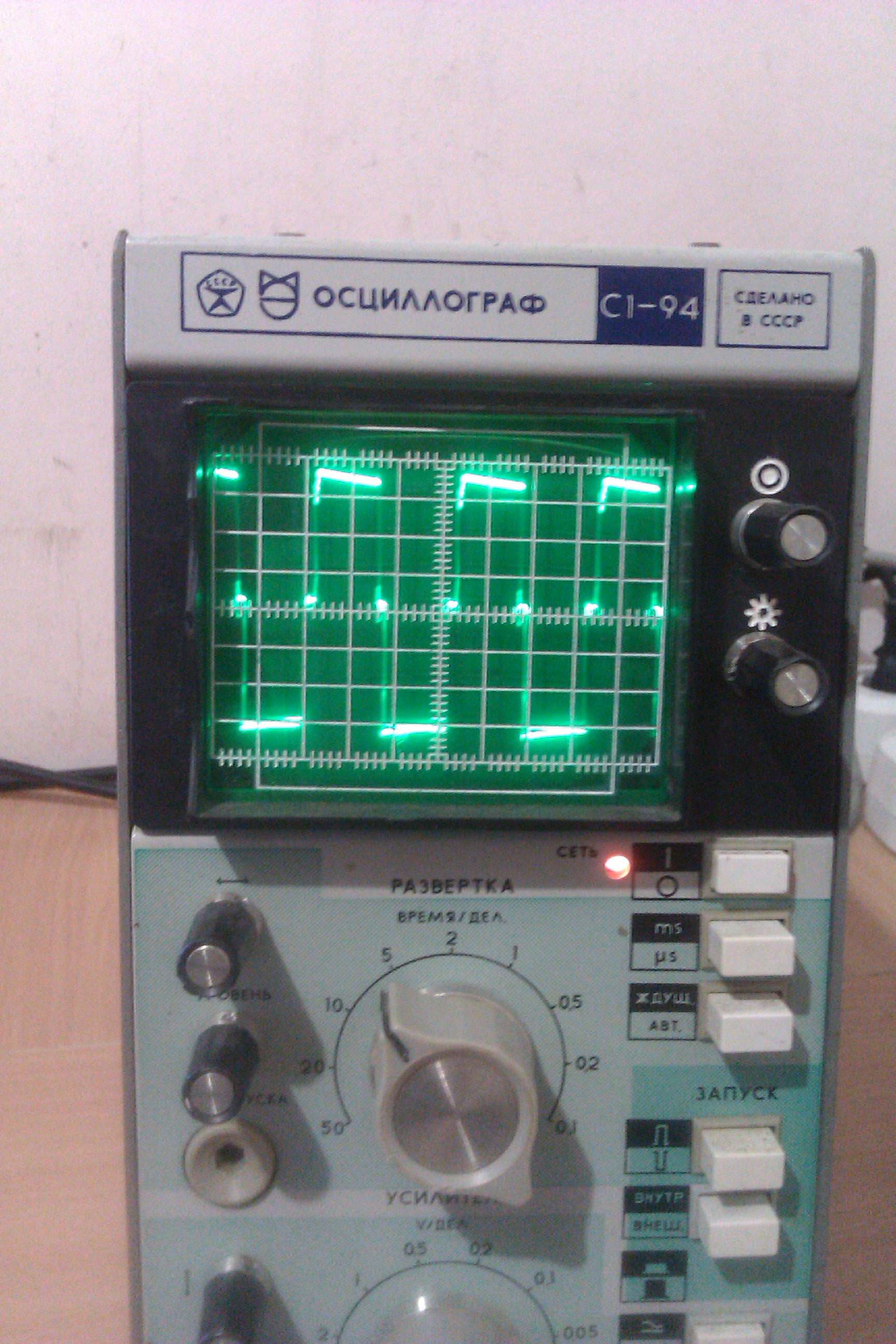

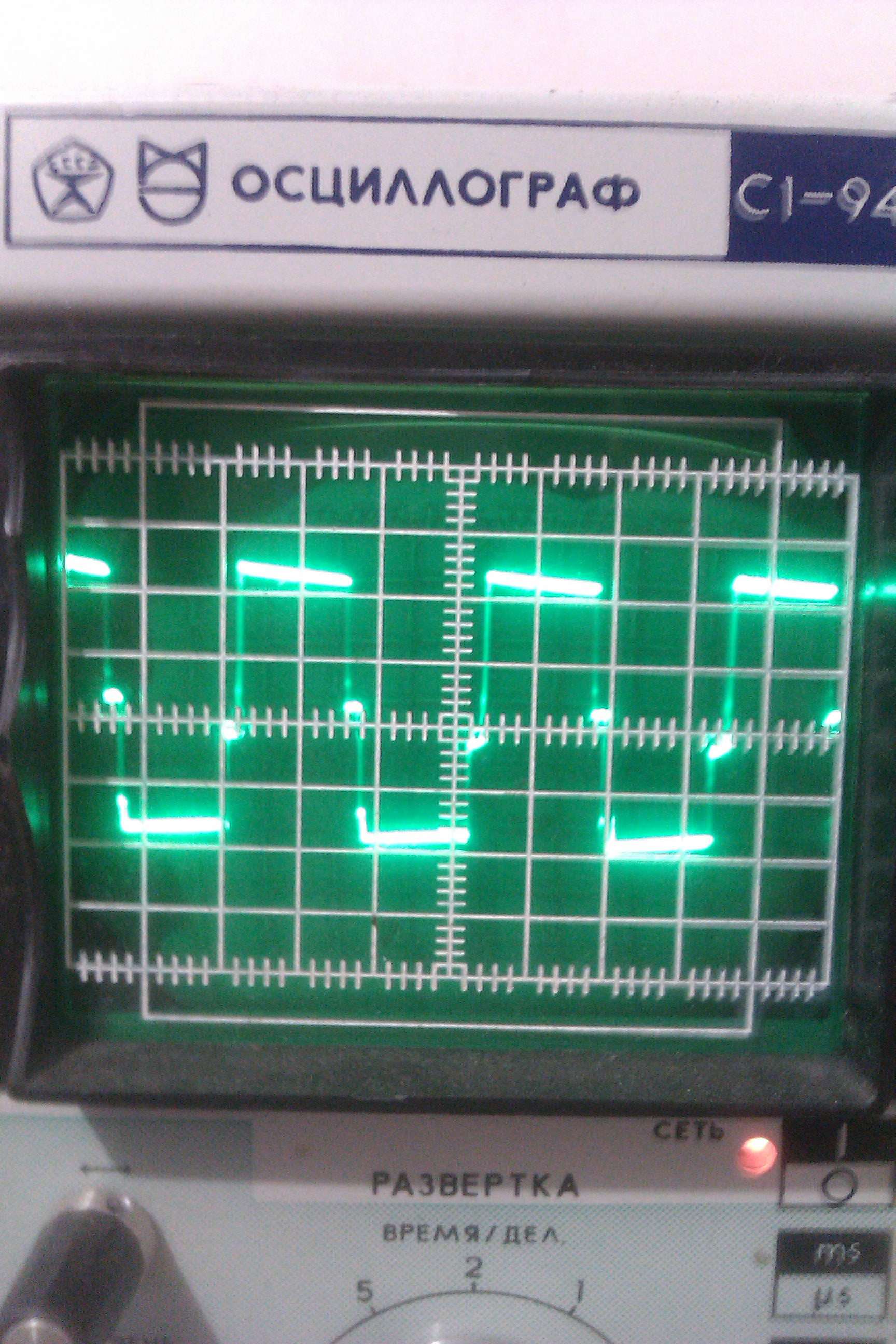

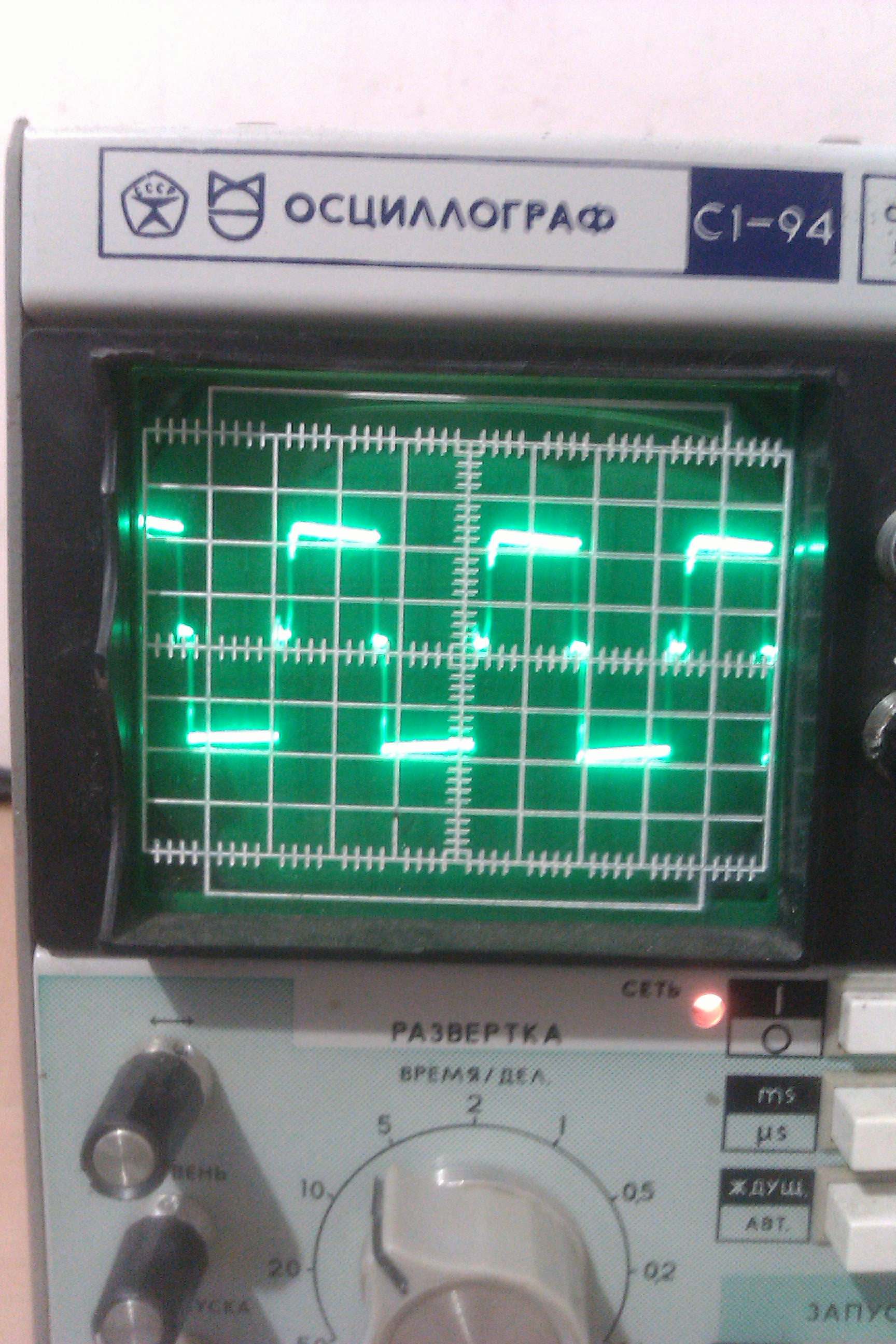

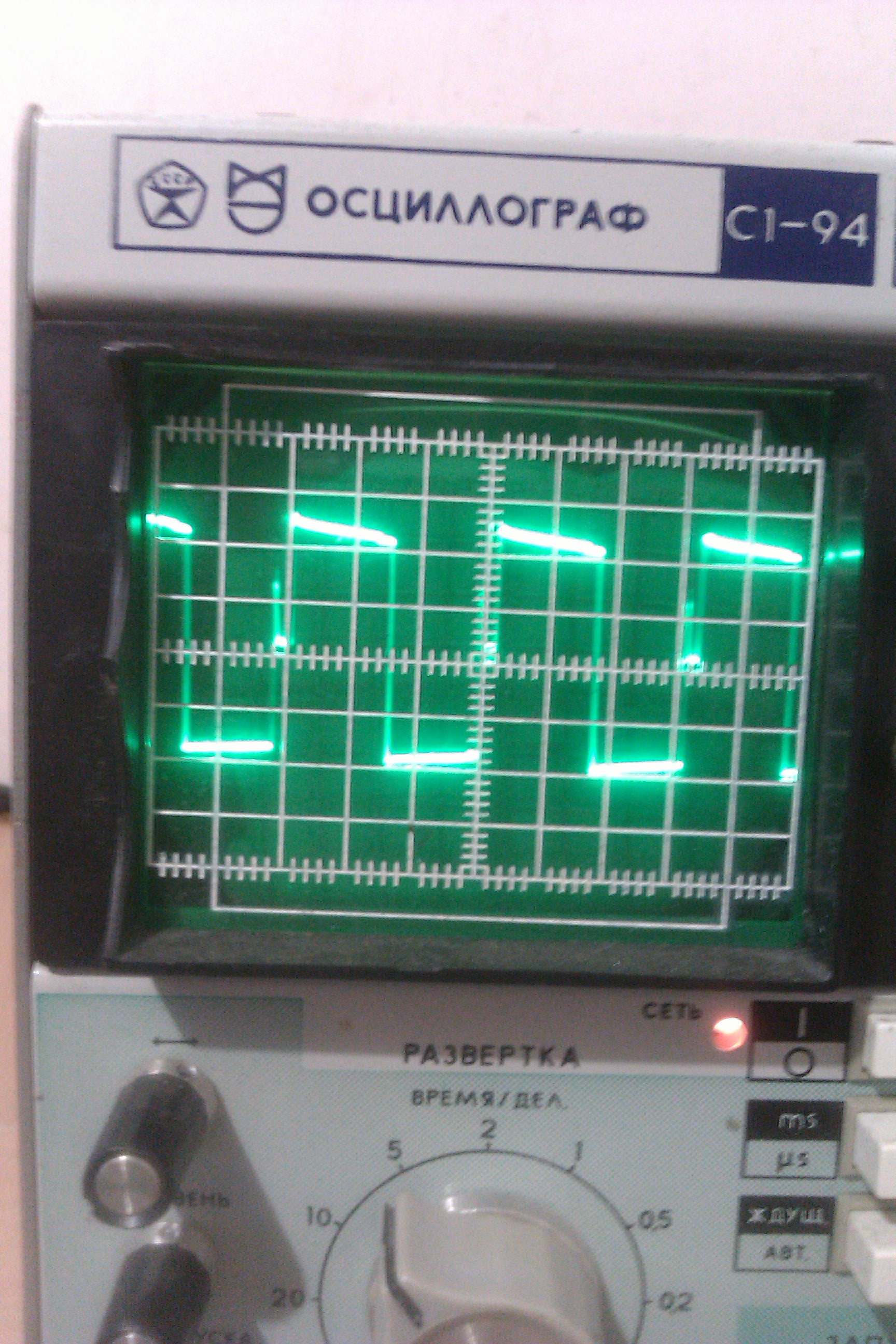

Lisica1 написал: Сам спросил и сам же отвечаю.

Так и будет пока не покажете фото аппарата. Это есть вот такое (мной придуманное) правило: http://peredayka.com/download/73cc1cf3ad13e9dc010bfb2b11ef0e2c.html Их, этих аппаратов под этой торговой маркой много.

urii08, Опять таки, почитайте мою ссылку про обязательное фото. Это одним сообщением выше. По другому, то получается разговор в одну сторону... Вы говорите или спрашиваете, люди не знают о чем речь и просто молчат, а фото для тех, кто может и знает, о чем Вы говорили. А Вы бы как поступили? Ответили бы? Вот так и помощь попросить...

Началось. Передайка стала небезопасным сайтом. Будьте аккуратны граждане. Короче отсюда спрыгиваем. Давайте вместе поищем нормальный файлообменник. Все ждем Вашей помощи.

s237 написал: http://peredayka.com/download/73cc1cf3ad13e9dc010bfb2b11ef0e2c.html

Админов надо просить, чтобы файлы на форуме можно было выкладывать.

Я уже просил. Давно правда это было. Сейчас мне это уже не особо... Поэтому еще раз: "Все ждем Вашей помощи." С ув. Сергей.

s237 написал: Все ждем Вашей помощи.

batko написал: стандартный- полный мост с конденсаторной развязкой

Как я понял -схемотехника мосфет с ШИМ 3525 и питание в норме ,но что-то не даёт ей работать.Тут два варианта:либо что-то блокирует ШИМ(8,9 нога отсутствие 5 вольт.Скажем на морозе отходит контакт на лопнувшей дорожке),либо блокируется сама ШИМ по причине низкой температуры.Предыдущий мой пост касается топологии "косой мост" и в данном случае не подходит (извините за неправильное направление).

batko написал:

urii08 написал: Доброго дня! прошу помощи. Подкинули в ремонт полуавтомат Spark 200pro. с диагнозом - не варит. После чистки и продувки включение в квартире показало, что вполне себе варит... завёз в гараж, подсоединил газ - не варит.... Короче, силовой источник перестаёт включаться при температуре ниже 10 (примерно) градусов, подача работает, питание на выходной каскад драйвера подаётся, ШИМа нет. при прогреве до комнатной температуры всё работает исправно. Схемы мозгов нет, силовой модуль стандартный- полный мост с конденсаторной развязкой. Штатный датчик перегрева не при делах - проверил. Подскажите, где копнуть. Если есть схема мозгов - дайте ссылку - буду почти счастлив.

urii08, Какая ШИМ стоит?

batko, K3525a. Именно она блокируется при остывании аппарата. Выносишь на балкон - через час аппарат затихает. Вносишь в комнату, подключаешь нагрузку, ослик - минут 5 молчит, затем заводится.... это термореле сработало уже раз пять. Никакие постукивания. потряхивания, прощу- продёргивания и прочие надежды на мелкотрещину на прогретом аппарате ни к чему не приводят. Дежурка на 3843 исправно крутит протягу как в холодном, так и в горячем виде. Она же, как я понимаю, кормит и управу. S237! Претензию на отсутствие фотографии принимаю, извиняйте.. однако даже моя "лиса" на этот файлообменник ругается.... потому поступлю нестандартным образом - дам ссылку на чужой форум, где выложены фотки потрохов похожего аппарата. Плата мозгов абсолютно идентична. https://www.chipmaker.ru/topic/61198/

YORYC написал:

batko написал: стандартный- полный мост с конденсаторной развязкой

Как я понял -схемотехника мосфет с ШИМ 3525 и питание в норме ,но что-то не даёт ей работать.Тут два варианта:либо что-то блокирует ШИМ(8,9 нога отсутствие 5 вольт.Скажем на морозе отходит контакт на лопнувшей дорожке),либо блокируется сама ШИМ по причине низкой температуры.Предыдущий мой пост касается топологии "косой мост" и в данном случае не подходит (извините за неправильное направление).

YORYC, всё верно полный мост с обрезающими постоянку кондёрами и тремя мелкими силовыми трансами Как я понял - светит замена микрулины - шимелки.. Спасибо всем. По результатам отпишусь.

urii08 написал: Как я понял - светит замена микрулины - шимелки..

Ну или работать в отапливаемом помещении(оно и всегда приятней) :)
