Ремонт сварочных инверторов. Часть вторая.

s237 написал: Student44, Весь поиск схемы начинается с фоток внутренностей вашего аппарата.

s237,

Student44 написал:

s237 написал: Student44, Весь поиск схемы начинается с фоток внутренностей вашего аппарата.

s237,

Student44, Всех внутренностей!!! :D

Student44, Фотки пока ни о чем не говорят. Вы (именно Вы) будете ремонтировать, или это мастер попросил схему?

Student44, ТОлько не давно делал. Это стандартная трехэтажка.

Student44, Фотки у Вас конечно"зачетные" Из всех внутренностей, только разъем видно ( и то размыто) и болтик.

ashota написал: Это стандартная трехэтажка.

А когда было видно у трёхэтажки выходной дроссель рядом с ёмкостями питания стоял? :eek: Мне такой не попадался.

Я ремонтировать буду и проблему нашел. Но хозяин данного иструмента решил заняться саморемонтом и взял сломал на основной плате R10 и выкинул....... Поэтому ищу схему,чтоб как-нибудь понять какой он был :)

ashota, s237,

Student44 написал: Но хозяин данного иструмента решил заняться саморемонтом и взял сломал на основной плате R10 и выкинул.......

Где стоит этот R10? Вообще то наши ГУРУ сейчас обдумывают что за зверь! Не понятна на фото схемотехника сего девайса(мост,косой,пуш-пул)? Какой ШИМ обслуживает всё это дело? Здесь не экстрасенсы! :(

Так где этот R10 стоит то? Фотку этого места нужно.

batko, Ну у меня вот только не давно именно под этим именем сварка была. Но там просто трехэтажка.

Student44 написал: Я ремонтировать буду и проблему нашел. Но хозяин данного иструмента решил заняться саморемонтом и взял сломал на основной плате R10 и выкинул....... Поэтому ищу схему,чтоб как-нибудь понять какой он был :)

Student44, Я так понимаю, оно Вам (R10)ничего не даст! Диагностики аппарата не сделана. Что работает,а если не работает то что осталось в живых (дежурка,ключи,выходной мост) что? :killyourselfbywall: Очередное :tambourinedance: Это лично моё мнение! :sorry:

ashota написал: batko, Ну у меня вот только не давно именно под этим именем сварка была. Но там просто трехэтажка.

ashota, Приветствую! Ну и чем этому дарованию можно помочь? Информации кроме какого то R10-полный "0" :mad:

Сегодня делал сверкальник Inverter MMA 160. По схеме ресанты дежурка на Viper20A, плата управления ресантовская 15 ног, схема подходит SH на оптронах. Вот замеры их питания оптронов нижний и верхний.

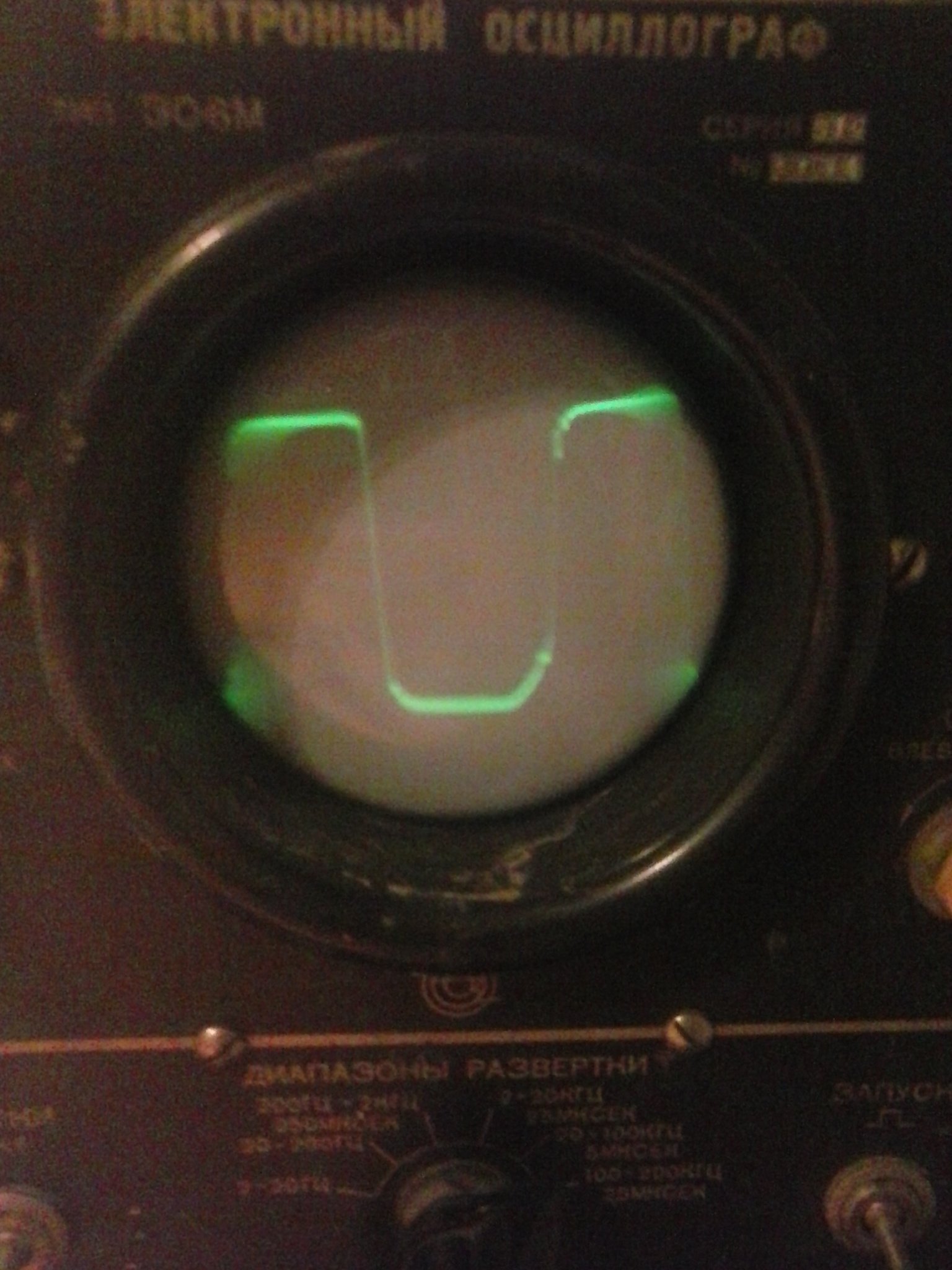

Осциллограммы нижний ключ, верхний и нижний ключ затвор и его коллектор соответственно.

Подключения

Уважаемые форумчане. Принесли сварку Ресанта САИ 220. Плата Gp221. Вместо IRFD120 стоит транзистор в корпусе SOT223. Маркировка N77KAG. Не кто не встречал такое? Поиски в Яндекс и Гугл мне нечего не дали. Может не так искал. Честно не охота переделать под другой транзистор. Выбрать хочу IRLL110. Вот его даташит. Хотел узнать ваше мнение, такое пойдет?
