Аватар пользователя
s237

Местный

Регистрация: 14.12.2011

Киев

Сообщений: 6370

14.11.2019 в 17:30:47

popovnik, Про желание Руслана я знаю, разговаривал я с ним скайпом. Он быстрый, как "электровеник" :) , но желание есть. Но ленится читать, поэтому опыта :confused: . Но это дело наживное. :help
За благодарность - Спасибо.

0
Аватар пользователя
mode

Местный

Регистрация: 22.04.2011

Одесса

Сообщений: 319

14.11.2019 в 17:38:47

nightghost написал:

s237 написал: А вот и инструкция на 160-2, там все расписано

Да, я изначально и подумал про напряжение в сети. Но у меня с этим всё в норме, всё контролируется. К тому же там довольно большой диапазон питающий напряжений, что с этим проблем не должно быть. За инструкцию спасибо, я её находил, но бегло просмотрел и не увидел пункта об этой ошибке. Буду проверять цепи по входу.

nightghost, может быть проблема в реле резистор просто так не горит и он там должен быть 2 ком не больше не меньше

0
Аватар пользователя
s237

Местный

Регистрация: 14.12.2011

Киев

Сообщений: 6370

14.11.2019 в 19:09:54

nightghost, mode Вот об этом аппарате речь? Вот про этот резистор, который на фотке под реле? Если этот резистор, то хорошо видно его номинал, и по идее он стоит параллельно силовым контактам реле. Номинал 2,2к 10Вт.

0
Аватар пользователя
caleb1

Местный

Регистрация: 26.07.2019

Борисоглебск

Сообщений: 141

14.11.2019 в 19:22:05

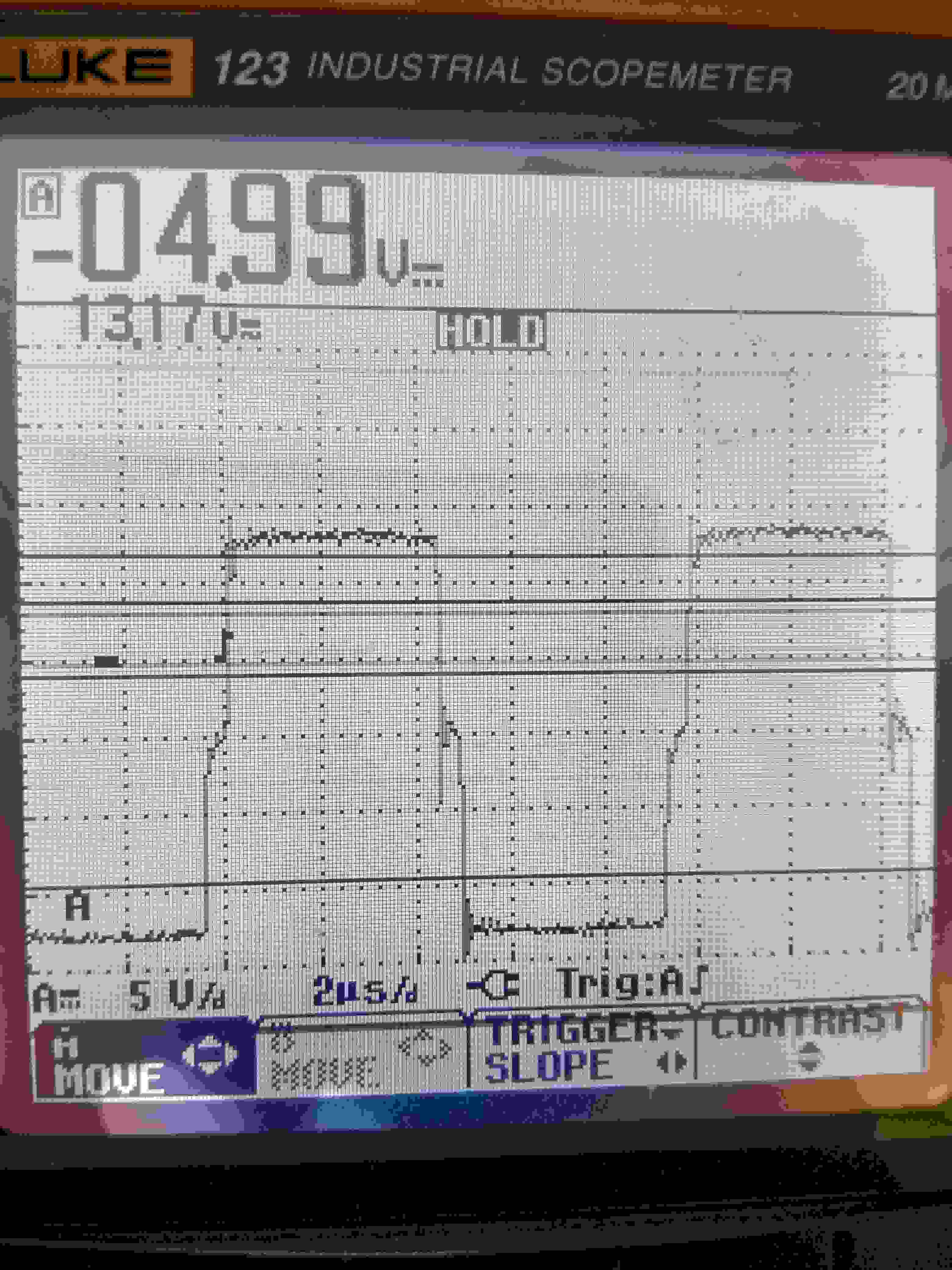

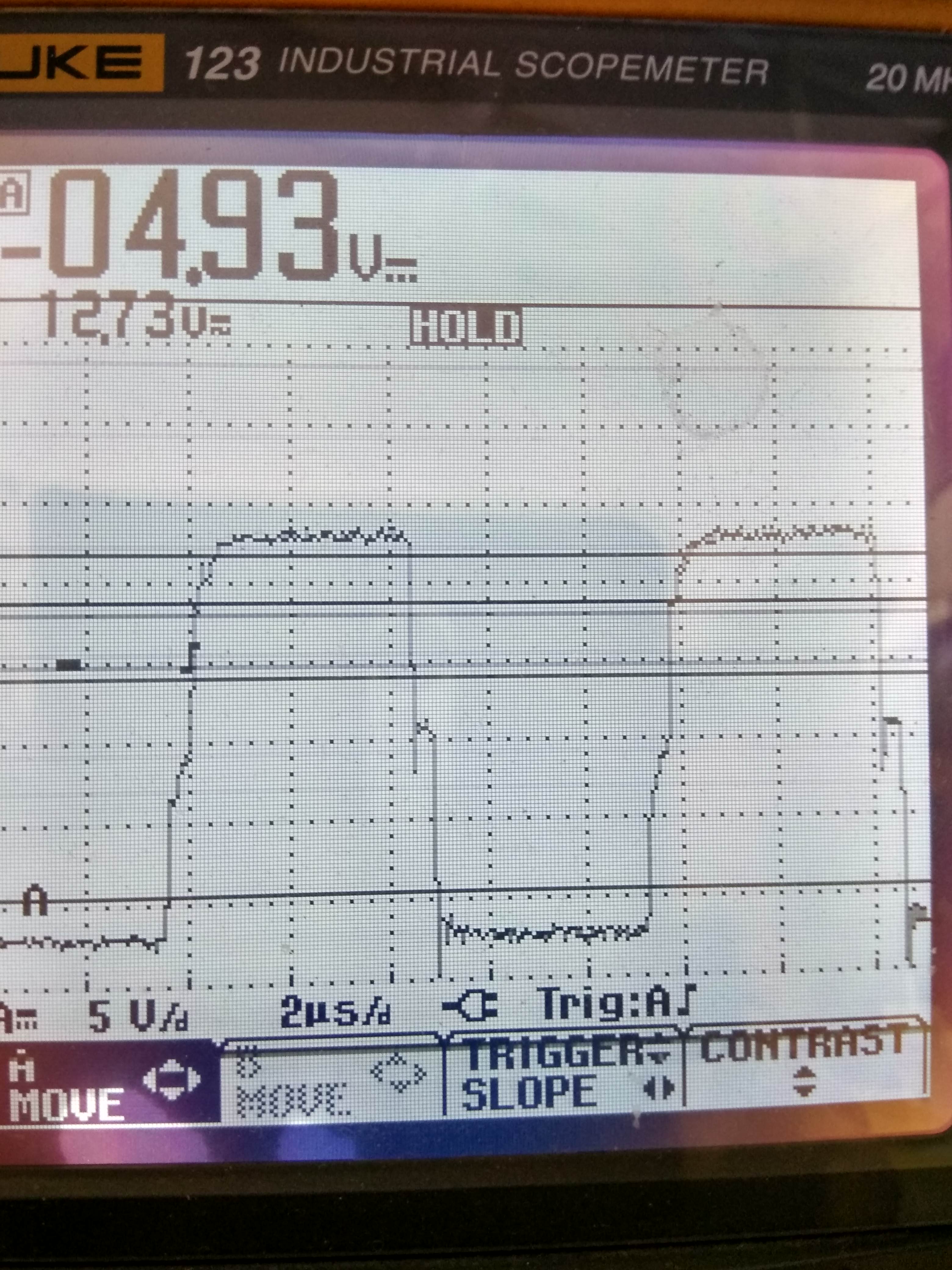

Чего-то с фотками колотых транзисторов продинамил.

0
Аватар пользователя
nightghost

Местный

Регистрация: 18.01.2019

Курск

Сообщений: 62

14.11.2019 в 19:49:06

s237 написал: Вот об этом аппарате речь? Вот про этот резистор, который на фотке под реле? Если этот резистор, то хорошо видно его номинал, и по идее он стоит параллельно силовым контактам реле. Номинал 2,2к 10Вт

Да, аппарат этот. У меня номинал был стёрт, но я находил фото и там стоял 10к..... как так то?

0
Аватар пользователя
s237

Местный

Регистрация: 14.12.2011

Киев

Сообщений: 6370

14.11.2019 в 19:51:09

nightghost, Ну вот Вам и подсказочка автоматически.

0
Аватар пользователя
nightghost

Местный

Регистрация: 18.01.2019

Курск

Сообщений: 62

14.11.2019 в 19:57:33

Собственно вот

0
Аватар пользователя
nightghost

Местный

Регистрация: 18.01.2019

Курск

Сообщений: 62

14.11.2019 в 20:10:15

аа... Я вас не так понял. На вашем фото плата вверх ногами и резистор получается НАД реле А на моём фото он ПОД реле и он 10к

0
Аватар пользователя
Руслан_07

Местный

Регистрация: 22.10.2019

Грозный

Сообщений: 180

14.11.2019 в 20:20:44

s237, вот напряжения на бу с поданым на клемы 25 вольт

  1. 4,3
  2. 0,0
  3. 0,0
  4. 12,5
  5. 0,0
  6. 0,0
  7. 0,0
  8. 14,2
  9. 0,0
  10. 0,0
  11. 0,0
  12. 0,0
  13. 0,0
  14. 0,0
  15. 14,8
0
Аватар пользователя
s237

Местный

Регистрация: 14.12.2011

Киев

Сообщений: 6370

14.11.2019 в 20:26:56

Руслан_07, Если БУ впаян, то не исправно. Или Вы сейчас опять меряете на "пятачках" куда должен устанавливаться БУ, а БУ при этом не установлен?

Руслан, ну вот что толку, что Вы показали цифры? Вы не сказали ничего вообще, что делали с аппаратом, кроме того, что сейчас подали на сварочные клеммы 24В. Постановка задачи с Вашей стороны сводится всего лишь к одному предложению и куче цифр, хрен знает как замеренных. Вы думаете у меня пальцы деревянные тут клацать? Описывайте, что делали, вот тогда и разговор...

Все равно, что Вы приходите к доктору и говорите: "Доктор, я болен. Вылечите". И он Вас начинает лечить от всех болезней, начиная от срачки и заканчивая инфарктом. Ваша ситуация очень похожа.

0
Аватар пользователя
Руслан_07

Местный

Регистрация: 22.10.2019

Грозный

Сообщений: 180

14.11.2019 в 21:13:23

s237, я еще давно написал, что БУ впаян. Да он впаян и напряжения, что я скинул сейчас с установленом БУ. Его я выпаевал и с помошью приблуды что на фото проверил.

0
Аватар пользователя
Руслан_07

Местный

Регистрация: 22.10.2019

Грозный

Сообщений: 180

14.11.2019 в 21:39:06

Давайте, чтобы Вас не путать по порядку. Сварочный аппарат принесли убитыми ключами и диодным мостом. Так же были сгоревшими q5 и q4. Их я заменил. Затем я проверил сигнал на пяточках IGBT ключей. Его не было. Затем я посмотрел сигнал на полевом транзисторе q8. Его не было. Затем я посмотрел сигнал на третьей ноге БУ. Сигнала не было. Затем я посмотрел питание 2845 на Самой БУ. Его не было. Я подал от внешнего источника напряжение на 7 ногу 2845 и посмотрел на 6 ноге сигнал. Меандр появился. Затем я проверил напряжения на 15 ноге БУ. 15 вольт присутствовало. Затем я выпаял БУ и собрал разъем для проверки БУ в выпаянном состоянии. Собирал по схеме S237, фото я выложил выше и тут тоже выложу. Вставил эту БУ в эту штуку и подал напряжение. Сигнал на третьей ноге был. Из этого я сделал вывод, что БУ работает, а причина где то на основной плате. Почему я так решил? Да потому, что эта штука для проверки выпаянного БУ питается от 15 вольт на 15 ноге и 7,5 вольт на второй ноге. Если это те условия, чтобы работала БУ, то на плате где стоит Бу должны быть те же хотя бы условия. То есть 15 вольт на 15 ноге и 7,5 на второй ноге. А у меня нету никакого напрчжения на второй ноге

0
Аватар пользователя
s237

Местный

Регистрация: 14.12.2011

Киев

Сообщений: 6370

14.11.2019 в 21:49:07

Руслан_07, Осталось найти неисправность на основной плате. То, что БУ на 95% у Вас исправен - это точно. У вас было 17В на сварочных клемах от дежурки. Перегрев он же "Стоп", не горел, не знаю смотрели Вы ШИМ тогда или не смотрели, не знаю. Но когда Вы закоротили св. клемы - загорелся "Стоп". Значит БУ работает на 95%, при условии, что Вы видели ШИМ. Оставшиеся 5% касаются регулировки свар. тока. Потом Вы поставили БУ на место, замеряли напруги, показали их сюда с вопросом: что дальше. Вот такое сообщение Вы должны были написать вместе с цифрами, а не одно предложение. Дальше ищем неисправность в основной плате по моей методе на двух листах. плюс этому+ сегодня утром я показал табличку, по цифрам кого то из форумчан, какие напруги должны быть на ножках БУ у Авроры. Это на предыдущем листе.

Прочитал Ваше сообщение и все более понятно. Вот такое общение - это правильно. Теперь открывайте схему и проверяйте почему на 2 ноге БУ нет напряжения. Напомню - это контроль сети 220В по "низкому" напряжению. Делаем следующее:

  1. Аппарат в сеть 220В.
  2. Контролируем наличие +300В.
  3. Проверяем RV-1 (должно быть около 15 Ом), R47. R48.
  4. Проверяем наличие питания +12В оптопары.
  5. Проверяем исправность R33 и стабилитрона ZD12.
  6. Проверяем исправность оптопары U6 в контрольной точке J3.

Результат сообщаем сюда.

0
Аватар пользователя
Руслан_07

Местный

Регистрация: 22.10.2019

Грозный

Сообщений: 180

14.11.2019 в 22:14:55

s237, r33 живой, 300 вольт есть zd12 на короткое не звонится, в режими проверки диода звонится правильно. Оптопару как правильно пооверить на плате я не знаю, но я его выпаевал и вставив в самодельный тестер для оптопар, звонился правильно. А на счет rv1, между ногами ноль ОМ. На счет наличия питания оптопары, ( если Вы о u6) то со стороны светодиода 1,13 вольта

0
Аватар пользователя
Руслан_07

Местный

Регистрация: 22.10.2019

Грозный

Сообщений: 180

14.11.2019 в 22:50:59

s237, Дополнение к u6, на контактах j3, относительно земли ничего нет

0
