Мотоблок НМБ-1 Кадви

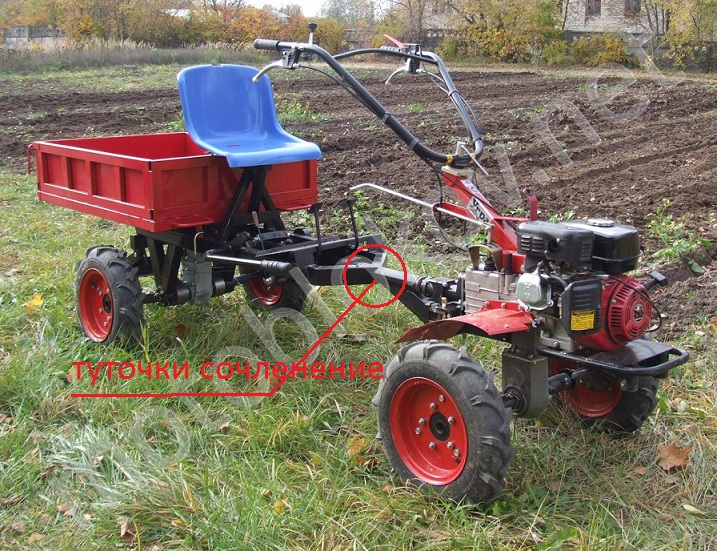

На фото в кружочке узел качания Ded mazay, а здесь можно посмотреть фото в большем "масштабе": http://motoblokov.net/d/123344/d/500.jpg

Ded mazay написал : дышло, труба в трубе- это непонятно.

Любой кардан так работает,внутри шлицевая.

KOTTDIVUARR, в трубе проходит вал привода, если знаете такую машинку как ЛуАз, то там тоже вал проходит в трубе-балке.

Там к кардану приварена профильная труба со сцепкой. Тогда как? Чего то не понятно совсем. У обычных прицепов всё просто- труба в трубе.

Ну только если в месте, где дышло раздваивается. Вроде есть там какая-то черточка.

сцепка закреплена к м/блоку двумя пальцами. значить что должен быть ещё один шарнир(для вправо-влево)?

Малдер написал : Там к кардану приварена профильная труба со сцепкой

То не кардан, а оболочка "кардана", в ней вращается приводной вал, висящий на подшипниках.

Shihan написал : если знаете такую машинку как ЛуАз,

Вот с такой машинкой не сталкивался,а краз,камаз,газель и др.знаю.

Ded mazay написал : Ну только если в месте, где дышло раздваивается. Вроде есть там какая-то черточка.

Мне тоже кажется что там должен быть шарнир.

Shihan написал : То не кардан, а оболочка "кардана", в ней вращается приводной вал, висящий на подшипниках.

Согласен, не правильно выразился.

Малдер написал : двумя пальцами. значить что должен быть ещё один

Так смотрите дальше, где соединение радиусное, там еще цвет дышла черный, а то что держится пальцами - светлее.
