Сантехмонтаж. Фотографии. Было до... и стало после

SUN-techno, и еще один вопрос, будет подиум со стеклянной стеной? Если да,то не слишком ли близко эта стена будет к инсталляции?

Именно. Будет подиум со стеклянной стеной, с каждой стороны от унитаза вправо-лево будет по 13 см. Ну тут по индивидуальным габаритам и предпочтениям. Данная планировка -пожелание заказчика, парень вроде не крупногабаритный и думаю знает чего хотел. На предыдущем объекте зак вообще настойчиво попросил от стены до унитаза 8см сделать, аргументировав тем ,что на той квартире где они находятся на данный момент расстояние именно такое и этого больше чем достаточно.

SUN-techno, еще один вопрос, что за фитинги с американками под трассы на коллекторе? На Rehau не похоже?

Jentro

SUN-techno написал: Водоснабжение г. Мытищи.

SUN-techno, Это водоснабжение ВСЕГО г.Мытищи? Тогда понятно, без котельной не обойтись! ;)

SUN-techno, Отводы от стояка 3/4?

ss220, да.

Видео про монтаж с объекта https://youtu.be/VGXM1nZdsQs

Видео обзор санузла.

san-therm, Снова обратная промывка?

ss220, старая закупка. Своё видение по поводу обратной промывки выложил здесь.

san-therm написал: старая закупка.

ну как тут устоять: Комплектация объекта, закупка материала Исполнителем 15% от стоимости закупленных материалов san-therm, 15 - это от розничных цен? не хило, учитывая что в магазине и так всем обычно дают скидку в %15 при более менее приличной сумме заказа, можно работать "чисто комплектовщиком", как бы сам монтаж уходит на второй план, оно и заметно

Мой первый узел ввода. Как видно, ещё не совсем доделан (как минимум нужно будет заменить обычную гибкую подводку на сильфонную; также закуплены краны oventrop optibal 3/4 в качестве вводных).

Потребители: кухня + санузел (раковина, душ, унитаз, крышка-биде). Трубы — медь 151 мм на тройниках. Всё открыто, при необходимости можно заменить на 221 мм.

В стояке ХВС 5,5 атм днём, 4 ночью; ГВС 6,5-7 атм днём, 5,5 ночью. Поэтому редукторы VT.085. 1/2" на ГВС, 3/4 ХВС (не уверен, что 3/4 столь обязательно). Настроены на 3 атм.

Термометр на стояке — временный накладной (показывает градусов на 12 меньше), перед фильтром — встраиваемый. Интересно, что цена практически одинаковая, около 500 ₽. Оба с «Ебея».

Температура ГВС бывает НАМНОГО больше законных 75 °, поэтому установлен термостат с самой высокой температурой, который только нашёл на рынке: DANFOSS TVM-H (10 бар, вход 100 °, выход 30-70 °). Удовольствие недешёвое (11 к₽). Разное давление ХВС и ГВС ему не страшны, поэтому редуктор ГВС тоже защищён от высокой температуры. А вот фильтр нет (написано до 80 °), но что ему будет-то?! Счётчик тоже нет, но это неизбежно (к тому же он до 95, кратковременно до 100).

Все манометры на всякий случай отделены кранами. Правда, не специальными трёхходовыми, а обычными. Сами манометры первые попавшиеся (по 300-350 ₽), но всё же класса 1,5, а не 2,5.

Вода чистая, но технику защитить всё-таки надо, так что фильтры 100 мкм из «Леруа Мерлена», колбы обе металлические (Honeywell FF06-AAM). Оба 1/2", проблем нет. Слив делать не стал.

Счётчики от застройщика. УК не пломбирует, так что перенёс туда, где удобнее смотреть.

В соответствии со СНиПом имеется штуцер 19 мм для подключения пожарного шланга. Надо ещё сам шланг купить и рассеятель.

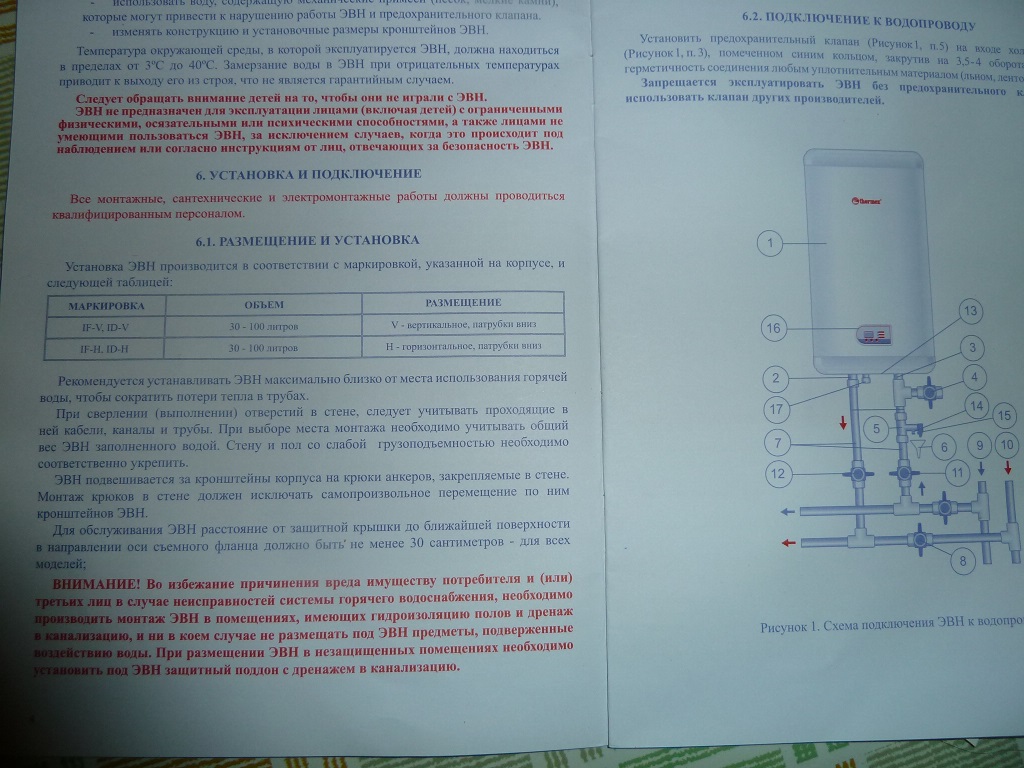

Предусмотрены выходы на водонагреватель. Заглушены. Выход водонагревателя сделан до редуктора. Это особенно важно при использовании расширительного бака. Иначе давление ГВС в первые секунды (и даже десятки секунд!) после открытия крана могло бы быть значительно больше, чем потом. А вот со входом всё не так однозначно. Пока что сделан тоже до редуктора. Возможно, потребуется дополнительный редуктор на водонагреватель (достаточно VT.087 1/2) или просто перенести вход после редуктора.

Пластмассовые обратные клапаны из штуцеров счётчиков выкинуты, вместо них установлены отдельные: на ГВС перед термостатом (лучше взять металлический), на ХВС перед редуктором и термостатом. Благодаря этому манометры после фильтров показывают давление в стояке, а не после ОК. С точки зрения теплового расширения безопаснее было бы расположить ОК ХВС после редуктора, что несколько (довольно незначительно) увеличило бы зависимость падения давления от расхода. Но и так сойдёт, эластичных элементов должно хватить.

Крышка-биде с накопительным водонагревателем — отдельный разговор, ещё эксприментирую. Не хватает ёмкости бака. Надо каким-то образом подавать на вход тёплую (хотя бы комнатной температуры) воду.

Большая часть комплектующих — из «Леруа Мерлена», в частности, «Валтек». Монтажный профиль 2 мм — очень удобно! Собрано олдскульно, на льне с пастой.

Отделку ещё не продумывал, хочу сделать даже не большой люк, а максимально легкоразборный короб. Более того, поступило предложение сделать его частично прозрачным, ибо получился стим-панк.

Артём Зорин, не буду углубляться, однако от пары вопросов не удержусь: зачем при меди Ø15 мм вводные краны и редуктор на ХВС Ø 3/4"? И вообще, зачем такой диаметр? Сильфонной подводкой что соединять собираетесь?

Толмач написал: не буду углубляться, однако от пары вопросов не удержусь

Наоборот, углубляйтесь! Я ж для того и показал своё творчество, чтобы получить замечания и, возможно, переделать.

Толмач написал: зачем при меди Ø15 мм вводные краны и редуктор на ХВС Ø 3/4"?

Вот есть электричество. Там всё просто: по мощности прибора выбираем кабель, а по сечению кабеля автомат. В водопроводе и вентиляции всё сложнее. Одними простыми физическими формулами вроде закона Пуазёйля не обойтись. Иногда помогают графики или таблицы потери давления от расхода, но и они не дают ответы на все вопросы. А ещё важнее то, что я нигде не обучался на проетировщика водопровода. И опыт тоже почти нулевой. Поэтому иногда проще попробовать, а потом, если что, переделать (но и ограничения бюджета тоже надо учитывать). Это были общие слова, а теперь конкретно.

Вводные краны хочу поставить 3/4 потому, что отводы от стояка 3/4. Строители поставили 1/2 через переходник — дополнительное соединение, а также сужение до грязевика. Причём переходники силуминовые, один уже сломался — это повод заменить и остальные. А раз всё равно менять, то почему бы не избавиться от них вообще? Вот поэтому и краны 3/4.

Медь 15, потому что я раньше не работал с этим материалом. А 15 дешевле 22 (эти два размера мне наиболее доступны — есть даже в «Леруа Мерлене»). И быстрее доходит горячая вода из стояка. А если не будет хватать воды (на кухне сантехники ещё вообще нет, а душ хочу тропический, с большим расходом), сменю на 22. Но пока что хватает и по ощущениям (от душа), и по нормативам (не более 1,5 м/с).

Редуктор 3/4 неоднократно советовали на форуме, так как вязкость и расход холодной воды больше. С учётом небольшой разницы в цене самих редукторов (528 ₽), но при этом относительно большой стоимости доставки, я решил сразу взять 21/2 + 23/4 (санузлов два, второй ещё не делал — там учту ошибки этого), а не 2*1/2 сейчас + ещё два потом.

Заодно напоминаю о существовании темы о взаимовлиянии потребителей. От своей идеи каскада из двух редукторов я не отказался, но ещё не пробовал.
