Ремонт мотоблока МБ-1 ЛУЧ

мне бы только размеры, токарный под рукой есть, токарь тоже, а вот самих размеров нет(( и посмотреть померить негде)) ваш шкив был всего скорей от двигателя от луча, а я собираюсь ставить японца, там вроде бы валы разные..

но все же спасибо за предложение!!

Пойдет? не знаю только как вам pdf в другой формат перевести. звиняйте:o:)

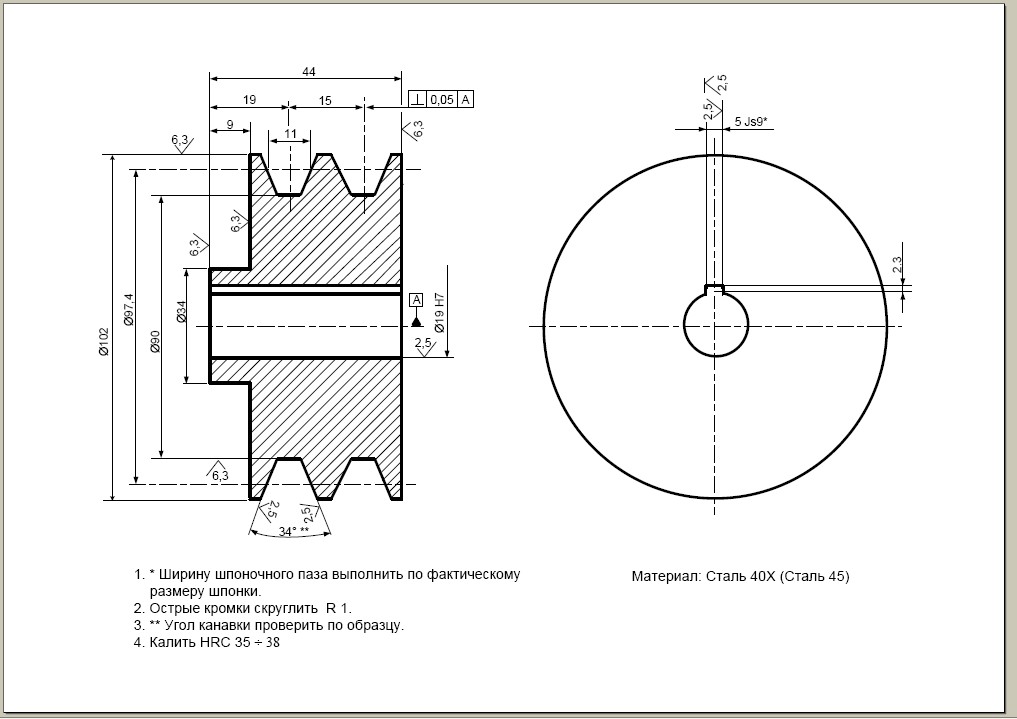

Бело, скриншот Вашего рисунка.

almas написал : скриншот

Спасибо у меня читает, я просил для sergei2, вдруг у него не читает

Бело, Я так и понял. Сделал на всякий случай..

Бело написал : Пойдет?

так то в принцепе да, но как мне кажется, а точнее где то видел фото там на мотоблоке шкив немного другой во первых там три полосы под ремни, одна из которых не стандартной формы как бы плоская(под заднюю скорость). но все же спасибо!! если ни кто не ответит больше, будим на основе вашего чертежа точить

sergei2 написал : там на мотоблоке шкив немного другой во первых там три полосы под ремни, одна из которых не стандартной формы как бы плоская(под заднюю скорость).

Да, там три ручья, но они все под клин. Плоский ручей на ведомом шкиву. На ведущем два ручья проф А и один 0. Размеры не знаю -мотоблок далеко, у родственника. Может ребята, владельцы подобных мотоблоков скинут вам фотки(схемы) с размерами. Не спешите.

Разобрал сегодня редуктор, дабы глянуть его состояние,звездочки вроде все в норме,а вот цепи не знаю как проверить((

в книге ничего не написано как определить что цепь растянута?

раньше когда был еще собранный крутишь за шкив валы какое то время не крутятся, патом начинают крутится, начинаешь вращать в обратную сторону та же ситуация, такое вообще должно быть?

подскажите какое должно быть провисание цепей? вот фото, для наглядности

sergei2 написал : вот фото, для наглядности

Вы фото лучше сразу на форум вставляйте, ну его к богу -Радикал.. Редуктор уже был в разборке до Вас. Что то с ним делали. Но судя по богатству смазки и по неизношенным (тупые в вершине зуба) звездочкам, думается, что он вполне рабочий. Осмотрите цепи на предмет отсутствующих или лопнутых роликов, если таковых нет, меняйте смазку и вперед. А люфты (свободный ход) они у всех. Как без них... Я так думаю...

sergei2 написал : вот фото, для наглядности

А на выходном валу цепь соскочила? Соберете обратно и посчитаете на сколько у Вас ведомый шкив вращается в холостую на каждой передаче. В теме про Неву МБ-1 это обсуждали. Отсюда http://www.mastercity.ru/showthread.php?t=73994&page=23 (пост.899) и дальше. По шкиву отверстие надо растачивать под диаметр вала двигателя. Almas Вам дал под дюймового китайца а на ДМ-1 вал 25мм. У меня на МБ-1 Ока шкив широкий на 4 ручья.

almas написал : меняйте смазку и вперед. А люфты (свободный ход) они у всех. Как без них.

viktor48 написал : Соберете обратно и посчитаете на сколько у Вас ведомый шкив вращается в холостую на каждой передаче. В теме про Неву МБ-1 это обсуждали.

цепи на редукторе стоят не такие уж дефицитные и если вы его разобрали мне кажется есть смысл их заменить, цепи однозначно с годами тянутся ,как у вас с запчастями я не знаю но в 2011 развалился подшипник выходного вала после разборки было решено заменить все подшипники и цепи. самые дорогие это подшипники выходноговала 70руб каждый цепь купил на рынке (гдето около 2м )той что побольше и одна от мото минск кажется ,все обошлось менее 1тыс руб )) мне кажется раз разобрали то уж сразу откапиталить до весны время есть все сделать качественно и не спеша
