Покритикуйте схему щитка + вопросы по электрике

Alexiy написал : Это можно сделать с помощью УЗО 300 мА Лично я ни разу не видел, чтобы квартиру отключали уходя - там же холодильник, всякие приборы с ждущим режимом... Ну, если вам так прям необходимо - поставьте автомат на 63 А - тупо в качестве рубильника.

Понял!!! Просто уберу тогда!

avmal написал : Выкрасить и выбросить ... Про три вподряд автомата 25А даже упоминать не буду - и так обсуждалась эта тема до поросячьего визга. В щите первым должно стоять УЗМ.

Понял уберу

avmal написал : УЗО 300мА выкинуть из квартирного щита за ненадобностью.

?!

avmal написал : УЗО 16А 30мА выкинуть за ненадобностью и поставить нагрузки из-под него под любое, уже имеющееся, УЗО 63А.

Это ДИФ на стиралку! Перед этим советовали как раз ее так сделать...

avmal написал : Шины фазные из щита убрать.....

Понятно уберу...

FRashid написал : Это ДИФ на стиралку! Перед этим советовали как раз ее так сделать...

Это на тот случай, если 10мА. Зачем отдельный дифф 30мА на отдельную нагрузку, если полно УЗО уже стоит 30мА.

FRashid написал : ?!

Первый знак должен был я поставить - зачем это УЗО? Проще было зайти в тему с фотографиями щитов и посмотреть один из последних моих щитков на квартиру с газовой плитой. Только может количество автоматов придётся изменить и бирки переписать. http://www.mastercity.ru/showthread.php?t=103577&p=2801926&viewfull=1#post2801926

Понял! Всем спасибо! Посмотрим что получится....

Ну что же Вы так слушать не хотите: Схема справа:

1. Противопожарное УЗО ставится в лестничном щите!
2. №№ 1, 4 замените на выключатели нагрузки (гуру говорят, что они лучше "понимают" принудительное отключение)
3. розетки/свет трехжильным кабелем надо 3х...,
4. Раз хотите ПВ, то ПВ-1 брать ПВ-1 нг

В левой схеме мне непонятно следующее:

5. Где РЕ?
6. Зачем модульная розетка?
7. Зачем сопли на УЗО? Меняете их на двухполюсную гребенку и выбрасываете фазную и нулевую шины.
8. На АВ выбрасываете сопли и фазные шины и покупаете однополюсную гребенку.

drdollar написал : Ну что же Вы так слушать не хотите: Схема справа:

1. Противопожарное УЗО ставится в лестничном щите!
2. №№ 1, 4 замените на выключатели нагрузки (гуру говорят, что они лучше "понимают" принудительное отключение)
3. розетки/свет трехжильным кабелем надо 3х...,
4. Раз хотите ПВ, то ПВ-1 брать ПВ-1 нг

В левой схеме мне непонятно следующее:

5. Где РЕ?
6. Зачем модульная розетка?
7. Зачем сопли на УЗО? Меняете их на двухполюсную гребенку и выбрасываете фазную и нулевую шины.
8. На АВ выбрасываете сопли и фазные шины и покупаете однополюсную гребенку.

Спасибо! Я все это услышал! И именно так и делаю!!!

Схема справа:

1. Так и будет вместо №3
2. №1 останется, №4 - заменю на выключатель (типа рубильник или что то типа того, у ленграна есть в каталоге, нужно пощупать руками)
3. Так и будет. соеденю в шитке, а дальше выводить не буду пока не буду уверен что земля есть в распредщите в подъезде
4. Вопрос с обжимом решен в пользу инструмента Starfix (в хозяйстве всегда пригодится) так что ВВГ...

Схема слева:

5. Будет РЕ (см. выше пункт 3)
6. Просто подумал, а вдруг мне понадобится проводить какие работы при выключенном щитке, поэтому пусть будет наверное...
7. Так и будет..
8. Так и будет..

Так что я все услышал... кроме того УЗМ РН-111М расчитан на максимальный ток в 16А, поэтому его придется ставить вместе с контактором или менять на другой, расчитанный на более высокий ток, например РН-113М, но РН-111М меня подкупает наличием цифровой индикации...

Я слушаю, и стараюсь услышать то что вы говорите.... Просто отвечаю не так быстро так как нахожусь на работе... и попутно изучаю дополнительный материал....

6. Лишнее это. Если будет такой невтерпеж - обрежете вилку в удлинителе и вставите в АВ.

FRashid написал : например РН-113М, но РН-111М меня подкупает наличием цифровой индикации...

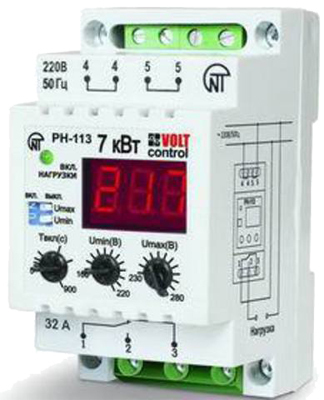

http://arc.com.ru/upload/iblock/0cb/large_evor%20copy.jpg

Да кстати, гдето читал что спрашиват программное обеспечение для расчетов всех этих дел, вот нашол может кому и пригодится, сам правда не пробовал еще, но скачал..

1. http://www.schneider-electric.ru/russia/ru/products-services/electrical-distribution/electrical-distribution-intermediate.page?f=F13%3A%D0%A0%D0%B0%D1%81%D0%BF%D1%80%D0%B5%D0%B4%D0%B5%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%8D%D0%BD%D0%B5%D1%80%D0%B3%D0%B8%D0%B8~!NNM1%3A%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%BD%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%B5%D1%81%D0%BF%D0%B5%D1%87%D0%B5%D0%BD%D0%B8%D0%B5&p_function_id=11
2. http://www.legrand.ru/ru/scripts/ru/publigen/content/templates/previewMultiPhoto.asp?P=1715&L=EN

drdollar написал :

6. Лишнее это. Если будет такой невтерпеж - обрежете вилку в удлинителе и вставите в АВ.

Какое то это не красивое решение, был просто уже опыт лазания по щитку ночью с фонарем, очень неудобно..., а так хоть переноску можно воткнуть. Но это если место останентся...

drdollar написал : http://arc.com.ru/upload/iblock/0cb/large_evor%20copy.jpg

Его я тоже смотрел, но он мне по мощьности не подошел (см влжения) Я понимаю что мошность у меня больше чем та на которую расчитан АВ. но всякое бывает, вдруг подскочит...
И пока сработает автомат, УЗМ будет скорее мертв чем жив...

FRashid написал : И пока сработает автомат, УЗМ будет скорее мертв чем жив...

Во всяком случае я так думаю...

25*220
