Защитное зануление

Хорошо. На чем мне остановиться? 1.Сделать зануление как я нарисовал на схеме. Чем опасно для оборудования оно при условии что стоит РН? Контакт человека практически отсутствует с оборудованием.

2. Ничего не делать и оставить систему работать по 2 проводам. насчет повторного заземление на вводе я понимаю, но пока нет возможности.

Qwerty321 написал:

Все что после вводного автомата - установлено в 1 щитке. Повторного заземления нет

Qwerty321, найдите со своим рисунком отличия ссылка

megrad написал:

Qwerty321 написал:

Все что после вводного автомата - установлено в 1 щитке. Повторного заземления нет

Qwerty321, найдите со своим рисунком отличия ссылка

megrad, идентичны? Или я чего то не вижу?

Qwerty321 написал: идентичны

Именно. Если у Вас PEN разделяется на PE и N в ВРУ, выглядит так ссылка нулевую шину поставить на изоляторы и соединить перемычкой с земляной. С данного щита развести всё 5 ти жильным кабеле.

Нет. В вводном щите стоит только 100а автомат и на нулевом проводе болтается шина. К корпусу щита ничего не подключено, шина никуда не закреплена. Даже счетчика нет он на подстанции.

Qwerty321, Вы прям партизан. Кто мешает сделать две шины, примерно во так ссылка, Или поставить распред блоки ссылка Вариант исполнения ссылка или проще ссылка Одна шина на изоляторы - ноль, другая прям к корпусу щита на болты заземление. Главное чтобы в отходящих линиях ноль и земля не пересекались. И подумать как расположить шины для удобства эксплуатации. Можно в щите расположить АВ на отходящие линии типа ссылка

megrad написал: заземление

Которого там и близко нет.

Qwerty321 написал: нет у меня контура заземления.

Vadim 161 написал: Которого там и близко нет.

Будет система TN-C-S, появится возможность сделают вторичку.

megrad, Помещение арендуем. Вводной щит при этом стоит 25х30, все пространство тупо занимает вводной кабель и провода. Ну и болт с гайкой, которыми выполнен переход нулевого проводника с алюминия на медь. Вопрос чайника: А нельзя подключить отходящий PE на одну шину с N. Разделить то не проблема, проблема что в щите тупо нет места.

Qwerty321 написал: А нельзя подключить отходящий PE на одну шину с N.

Можно, только болт подлиннее берите и между колечками кабеля прокладывайте шайбы, лучше усиленные с гройверами. Иначе получите вот такое ссылка В идеале нулевую жилу питающего кабеля жёстко закрепить, чтобы случайно не отключить.

Qwerty321 написал: Помещение арендуем. Вводной щит при этом стоит 25х30

Экое у Вас земноводное крупное и ещё квакает. Хотите сэкономить на своём здоровье или сотрудников застраховали на крупную сумму?

megrad написал:

Qwerty321 написал: А нельзя подключить отходящий PE на одну шину с N.

Можно, только болт подлиннее берите и между колечками кабеля прокладывайте шайбы, лучше усиленные с гройверами. Иначе получите вот такое ссылка В идеале нулевую жилу питающего кабеля жёстко закрепить, чтобы случайно не отключить.

Qwerty321 написал: Помещение арендуем. Вводной щит при этом стоит 25х30

Экое у Вас земноводное крупное и ещё квакает. Хотите сэкономить на своём здоровье или сотрудников застраховали на крупную сумму?

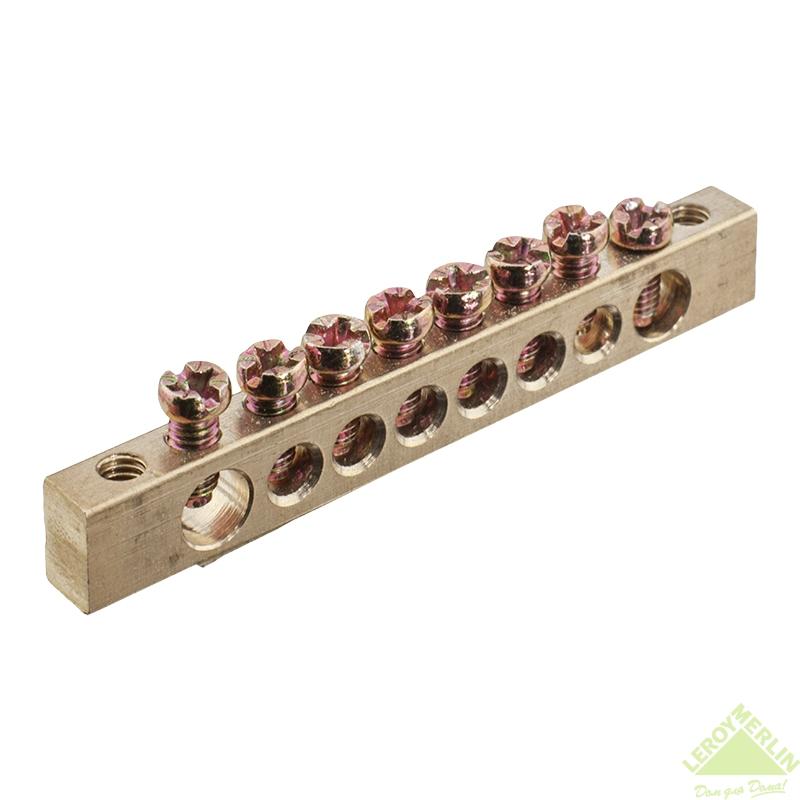

megrad, Все что вводное не наше. Это земноводное завода-арендодателя. Переход медь/алюминий не "орехом" а болтом, щит мелкий, отсутствие заземления и тп. Все что после ввода собирали уже сами. Шина болтового типа стоит - вот такая примерно:
