Заземление слаботочного щитка

Мишутк написал:

BV написал: экраны землят в одной точке, без контуров - иначе помехи от токов по экрану - Ваши. Фото нет, описания мутные, обсуждать нечего. Pen - на 99 % разделен во ВРУ.

BV, ок, вопрос был идеологический, на тему нужно ли подключать к PEN корпус слаботочного щитка.

Как всегда в разделе электрики тема вырастает в классическое русло. Ладно, готовьте попкорн, а я за слайдами 8)

Мишутк, к PEN - точно нет, к PE скорее всего уже подключен в подъезде. Дважды заземлять неправильно. Гальванически развязать отпроблем в подъезде да. Как всегда в разделе электрики автор задаёт вопрос без конкретных данных.

Мишутк написал: Слаботочка разводится в металлическом щитке. Он на несколько метров отнесен от электрощита и расположен внутри будущего стенного шкафа.

Используйте для слаботочки пластиковый щит, это самое разумное решение во всех смыслах.

Radio написал: Используйте для слаботочки пластиковый щит, это самое разумное решение во всех смыслах.

Ящик находится в стенном шкафу, есть желание сделать его чуть более устойчивым к температуре и возгоранию, чем пластиковый. Там роутер и несколько блоков питания. Финально он загерметизируется: вводы и контур двери. Так что даже если что нагреется и задумает воспылать, то задохнется и наружу не пойдет.

Мишутк написал:

Radio написал: Используйте для слаботочки пластиковый щит, это самое разумное решение во всех смыслах.

Ящик находится в стенном шкафу, есть желание сделать его чуть более устойчивым к температуре и возгоранию, чем пластиковый. Там роутер и несколько блоков питания. Финально он загерметизируется: вводы и контур двери. Так что даже если что нагреется и задумает воспылать, то задохнется и наружу не пойдет.

Мишутк, повесьте там поджигную гранату-огнетушитель.

Мишутк написал: Ящик находится в стенном шкафу, есть желание сделать его чуть более устойчивым к температуре и возгоранию, чем пластиковый

В этом нет ни малейшей необходимости.

Мишутк написал: Финально он загерметизируется

Это недопустимо, через него должен проходить воздух. У вас там роутер и блоки питания, им необходим теплоотвод.

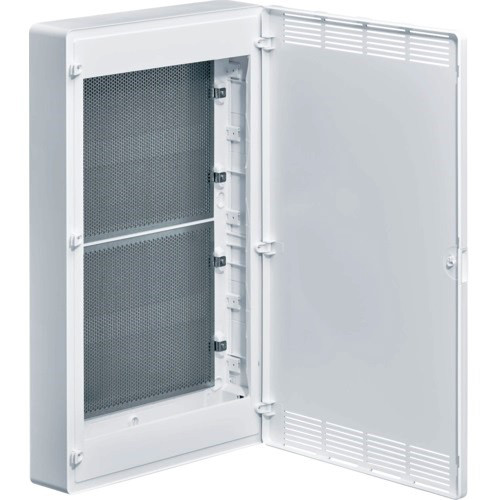

Оптимально использовать либо готовый слаботочный щит, там есть необходимые прорези в двери, либо сделать отверстия самостоятельно.

Radio написал: Это недопустимо, через него должен проходить воздух. У вас там роутер и блоки питания, им необходим теплоотвод.

Я осознаю. Пассивное охлаждение, проверено. Такая конструкция уже 10 лет работает 24/7, выделяемая мощность роутера и БП хорошо теплоотводится просто металлическими стенками и контактом задней панели с бетоном. Внутри даже намека нет на повышение температуры. Что-то более мощное сам бы не поставил и другим бы не посоветовал. В новой конструкции, естественно, помониторю температуру термометром с выносным датчиком. При необходимости для страховки поставлю двусторонний радиатор на верхнюю стенку (ежик внутрь и напротив ежик наружу).

Acki написал: Мишутк, повесьте там поджигную гранату-огнетушитель.

Да, я уже озаботился этим вопросом, подбираю модель с минимальным объемом. Как-то ради 20 литров защищаемого объема брать многокубовую гранату, которая еще и сама полщитка займет, расточительно. Она мне еще и всю кладовку уделает... Я был бы рад модели еще и с расцепителем питания. А так придется колхозить, рядом вешать блок с лепестками ноль-земля, чтобы дифф щиток отрубал при разрыве оболочки.

Конкретнее информация по вводным. Вопрос тот же, как заземлять слаботочный щит.

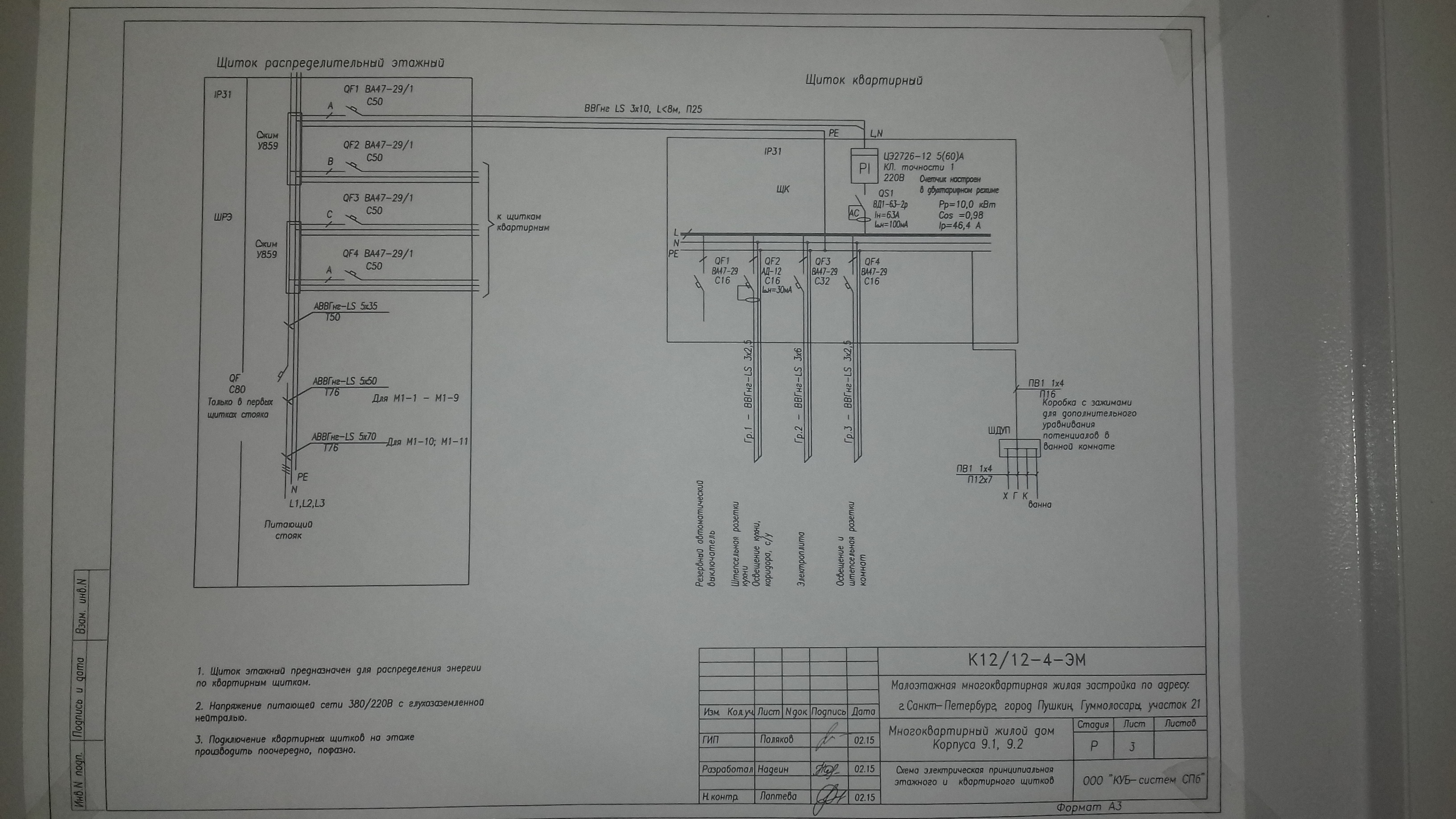

На лестнице:

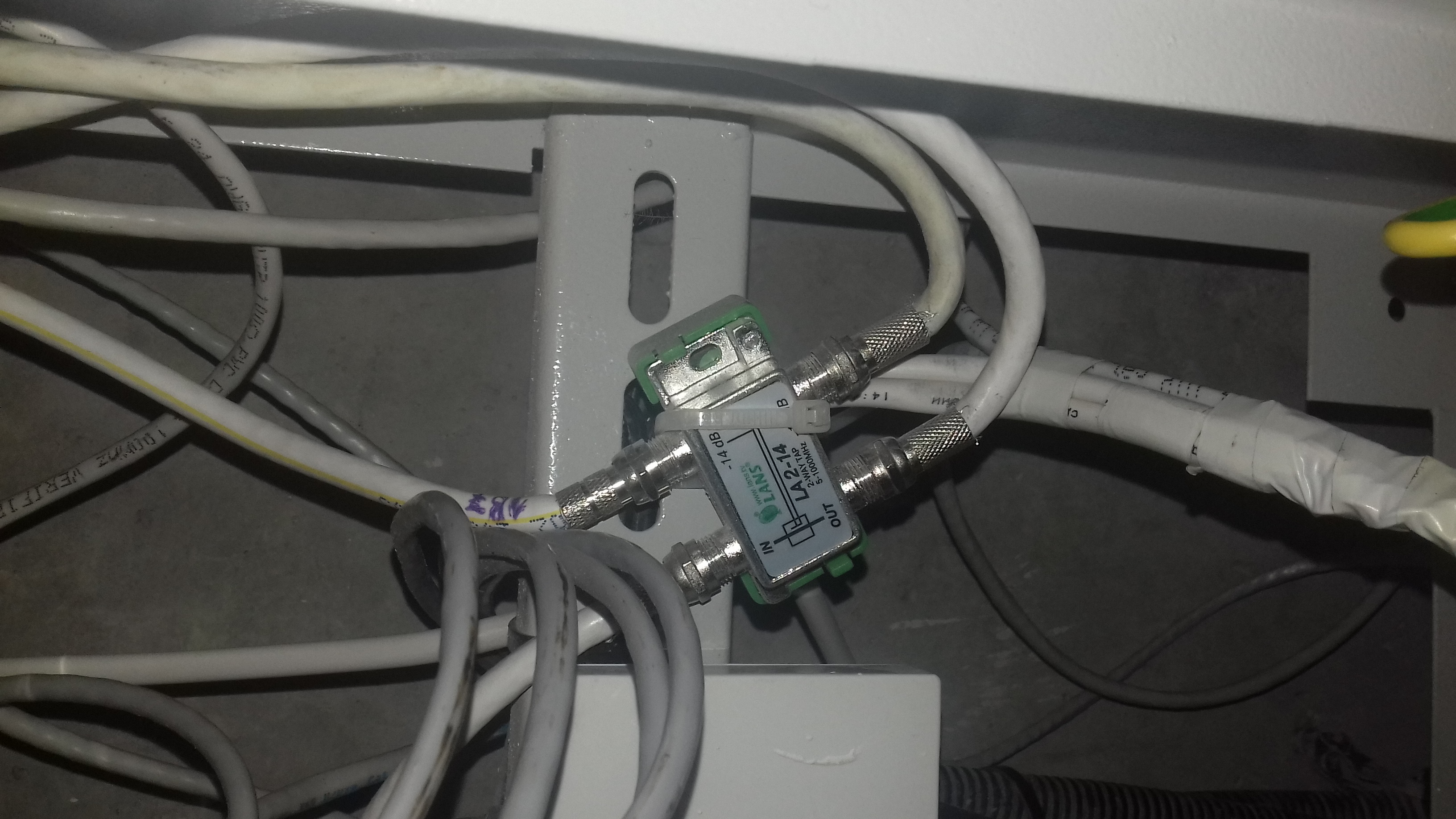

Сплиттер в лестничном щитке:

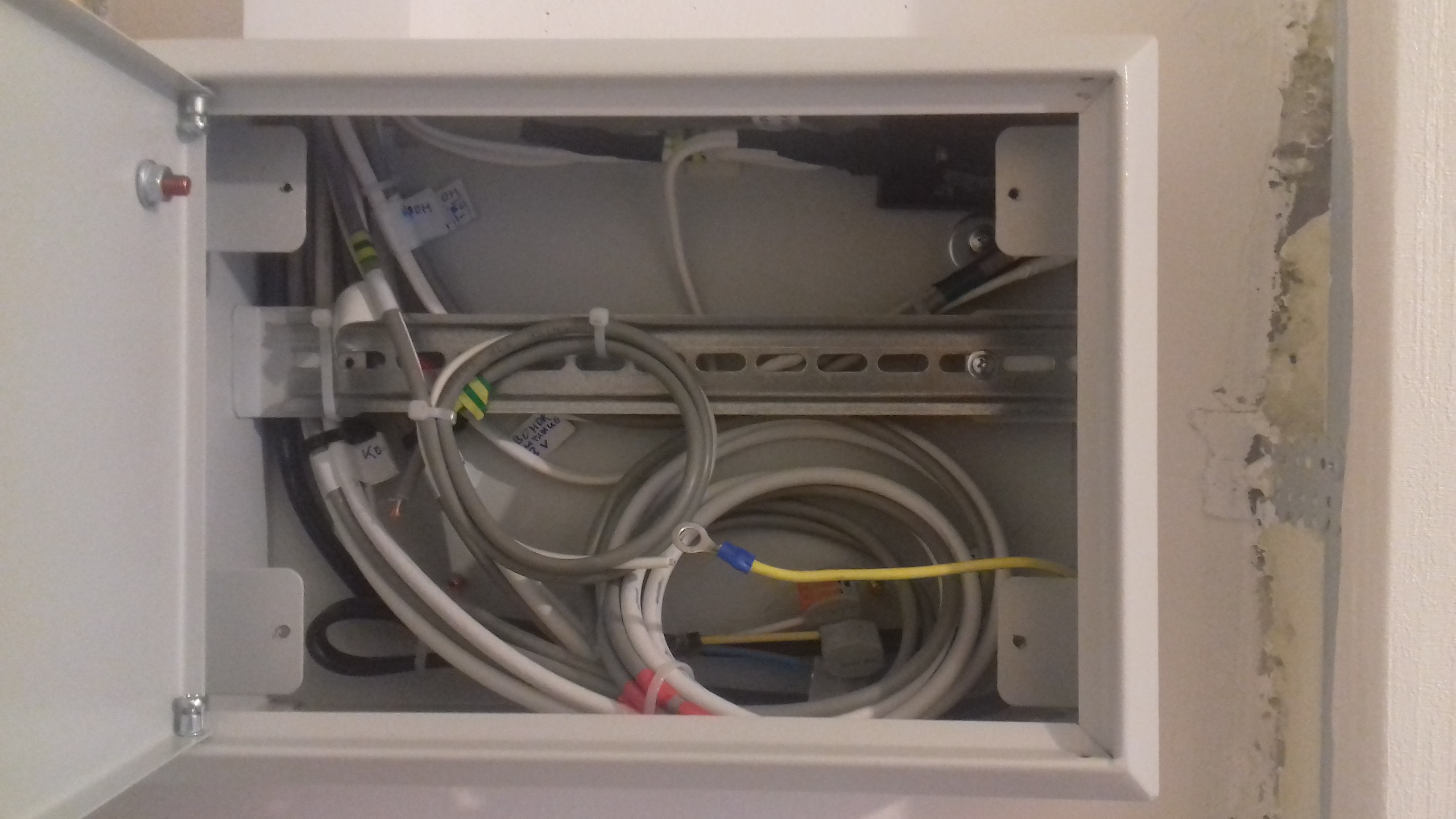

Обсуждаемый щиток:

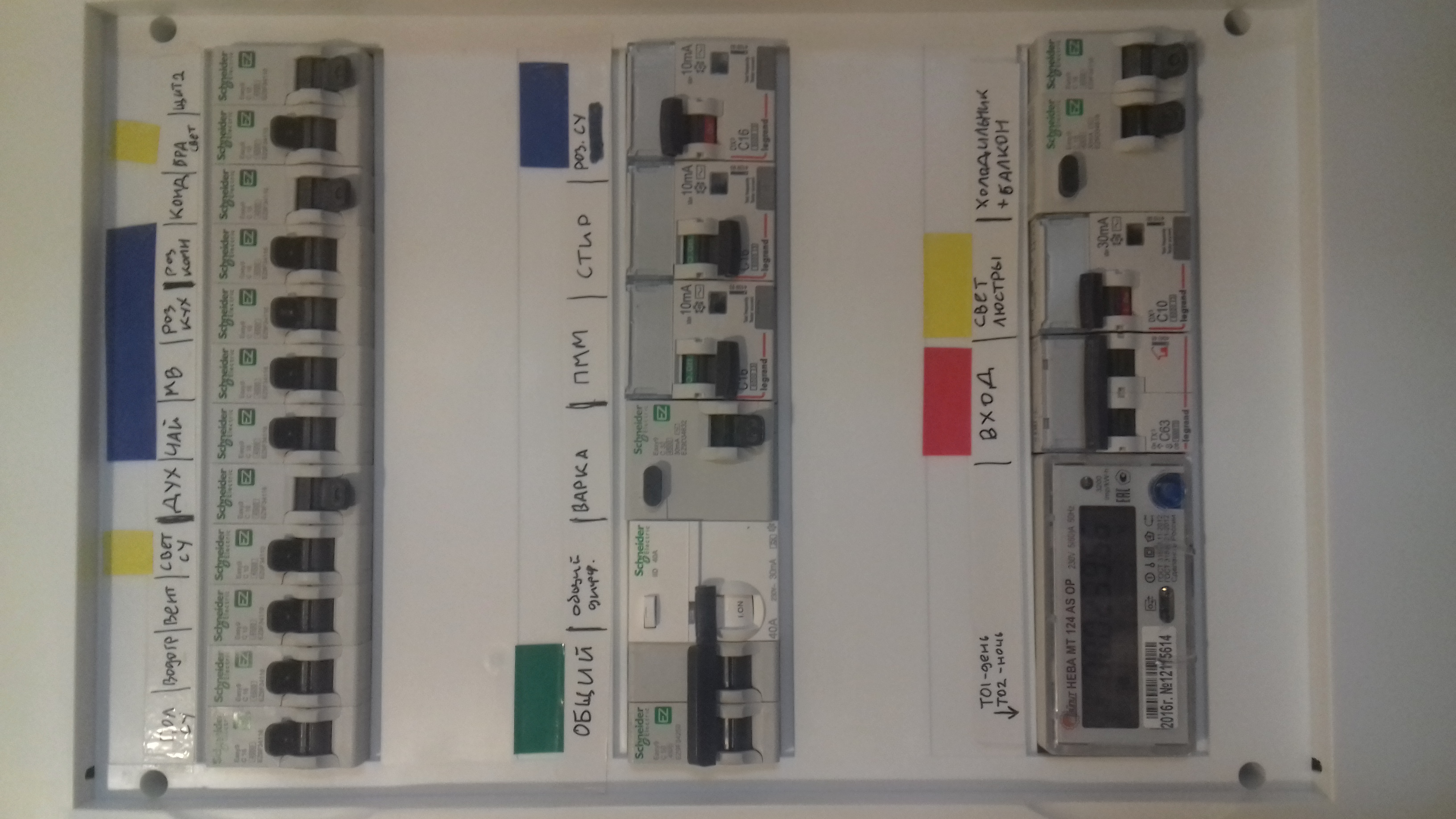

Квартирный щит:

В слаботочный щит питание проведено через: счетчик, вход с63, общий АВ с50, общий дифф 40А 30мА, АВ с10. Защитный проводник розетки щитка с шины PE квартирного щитка, к которой идет PE с лестничного щитка. Отдельный проводник PE в слаботочный щит не проброшен.

Мишутк, почему у вас силовой квартирный щиток нормальный, а слаботочный - железный? Пожар в силовом не такой страшный, наверное?

Radio написал: Мишутк, почему у вас силовой квартирный щиток нормальный, а слаботочный - железный? Пожар в силовом не такой страшный, наверное?

Radio, квартирный пассивный. По сути там только коммутация. Слаботочный для активного оборудования. С блоками питания. Слаботочный будет в стенном шкафу. Заодно экранирование.

Я ещё понимаю если бы у вас блоки питания были снаружи тогда можно было бы говорить об экранировании вашего активного оборудования. ;)
