Alexandr81
Alexandr81
Новичок

Регистрация: 10.06.2010

Томск

Сообщений: 13

10.06.2010 в 12:23:49

Получается 36 звеньев. У меня звезды 27 и 13 от муровья. И еще момент, есть идея поставить передачи с обеих сторон, что-бы разгрузить подшипники выходного вала. Это обсуждалось, помню. синхронизировать можно так: не вставлять шплинты, а втулки разрезные и стянуть их как хомутом. Как идея? По сути если затянуть нормаьно, то провернуть не должно. А если провернет, то как раз и синхронизуется одна из звезд.

0
san-sey-001
san-sey-001
Новичок

Регистрация: 18.05.2009

Омск

Сообщений: 42

10.06.2010 в 13:16:18

Скиньте чертежи регулируемого сошника, если есть у кого.

0
AlNik54
AlNik54
Резидент

Регистрация: 06.05.2008

Харьков

Сообщений: 1978

10.06.2010 в 13:17:56

Alexandr81 написал : И еще момент, есть идея поставить передачи с обеих сторон, что-бы разгрузить подшипники выходного вала. Это обсуждалось, помню. синхронизировать можно так: не вставлять шплинты, а втулки разрезные и стянуть их как хомутом. Как идея? По сути если затянуть нормаьно, то провернуть не должно. А если провернет, то как раз и синхронизуется одна из звезд.

Да идея не плохая. Сначала есть желание усложнять. Начнете делать - упрощать. Подшипникам и так там хорошо.

0
Alexandr81
Alexandr81
Новичок

Регистрация: 10.06.2010

Томск

Сообщений: 13

10.06.2010 в 13:45:23

Да. Подумал уже, не к чему это. Второй комплект в запас пойдет.

AlNik54 скажите от чего у вас стопорные кольца взяты?

0
AlNik54
AlNik54
Резидент

Регистрация: 06.05.2008

Харьков

Сообщений: 1978

10.06.2010 в 13:58:38

Alexandr81 написал : Да. Подумал уже, не к чему это. Второй комплект в запас пойдет.

Сразу ставьте звездочки на второй борт. Горячий резерв будет. И заготовленный кусок цепи с замком. В поле будет спокойно. Хотя пока не не пользовался.

Alexandr81 написал : AlNik54 скажите от чего у вас стопорные кольца взяты?

Я не знаю от чего. Покупал на авторынке в киоске где ими торгуют. Там на любой выбор были.

0
Alexandr81
Alexandr81
Новичок

Регистрация: 10.06.2010

Томск

Сообщений: 13

11.06.2010 в 06:27:25

AlNik54 если смотреть по чертежам, то выходит, что-бы поменять подшипник надо срезать звездочку и востановить полуось? Или я что-то упустил?

0
AlNik54
AlNik54
Резидент

Регистрация: 06.05.2008

Харьков

Сообщений: 1978

11.06.2010 в 07:46:05

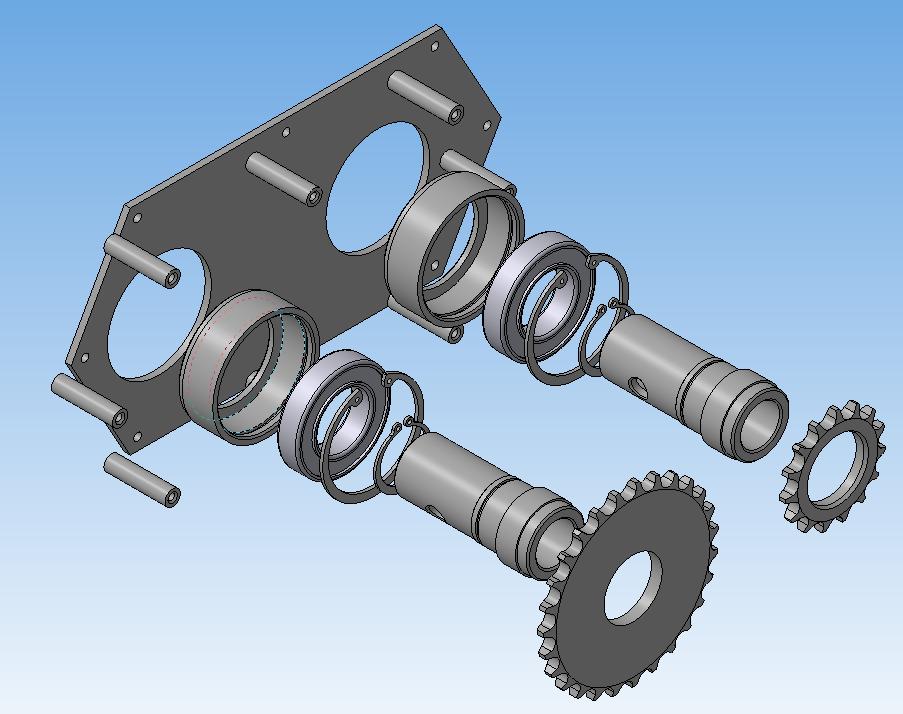

Alexandr81 Наверно упустили. Надо снять малое стопорное кольцо, втулку выдавить из подшипника. Затем снять большое стопорное кольцо и выдавить подшипник из корпуса. В корпусе желательно просверлить несколько отверстий по наружной обойме подшипника. Не покупайте китайские подшипники, хватит вашим внукам. Даю картинку и комплект чертежей в компасе.

0
Вложение
Alexandr81
Alexandr81
Новичок

Регистрация: 10.06.2010

Томск

Сообщений: 13

11.06.2010 в 08:15:06

Ну да, я по чертежу смотрел, и решил, что звезда с другой стороны ставится. Просмотрел. Извиняюсь. А на сборке сразу видно.

AlNik54 основание у Вас какой толщины? Детали из какой стали точили(марка)? Термообработку(закалку) делали?

В теме вроде-бы букварь по компасу выкладывали не могу пост найти, ткните кто нибудь пальцем пожалуйста.

0
AlNik54
AlNik54
Резидент

Регистрация: 06.05.2008

Харьков

Сообщений: 1978

11.06.2010 в 11:43:49

Alexandr81 написал : AlNik54 основание у Вас какой толщины?

Основание 4, крышка и стенки 3. На чертежах указано, обзывается буквой S.

Alexandr81 написал : Детали из какой стали точили(марка)? Термообработку(закалку) делали?

Не помню, что было на металлобазе, то и взял. Круг на 40. Термообработку не делал, хотя желательно, чтобы отверстия под палец не разбивало. Или более простой выход. Разрезать втулки вдоль и вместо пальцев болты. Особенно подвержена ведомая втулка со стороны цепи.

Alexandr81 написал : В теме вроде-бы букварь по компасу выкладывали не могу пост найти, ткните кто нибудь пальцем пожалуйста.

Если инет не сдохнет, постараюсь выложить. Если не успею, в понедельник.

0
Alexandr81
Alexandr81
Новичок

Регистрация: 10.06.2010

Томск

Сообщений: 13

11.06.2010 в 11:54:38

AlNik54 написал : Основание 4, крышка и стенки 3.

Не гнет ее? Я что-то 8мм основание хотел сделать. Если по опыту Вашему все нормально то изменю на 4. Пока не уверен, что на станке получится вырезать основание. А в ручную тяжеловато 8 будет. Хотя есть слухи, что есть лазерная резка, но сдерут наверно...

0
AlNik54
AlNik54
Резидент

Регистрация: 06.05.2008

Харьков

Сообщений: 1978

11.06.2010 в 11:55:15

кмп.rar Кажись это. Я на яндекс выкладывал.

Да, оно. Качайте
