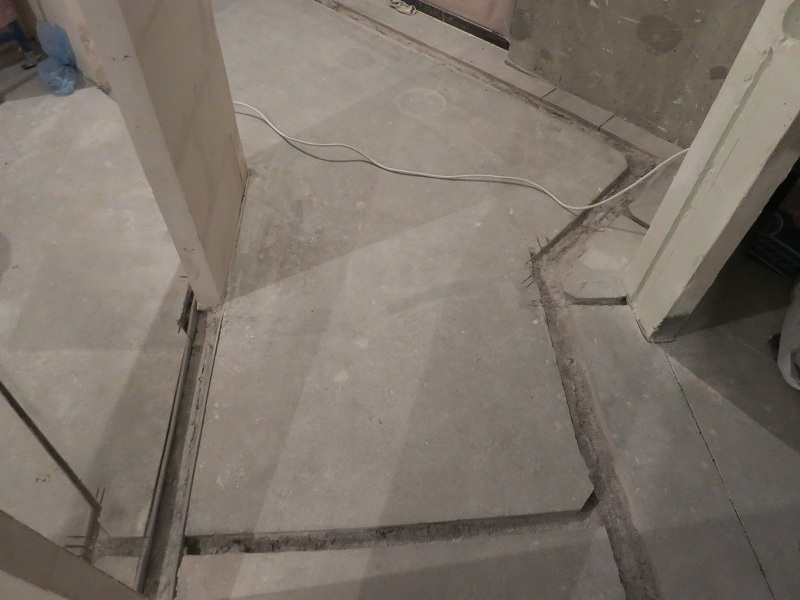

Еще одна электрика квартиры своими руками

артикулом поделитесь пожалуйста, чтобы не искать долго. Мне в принципе любой аналог, узошек 2+4..

Сорри, я как-то проглядел. Артикул не знаю, да и не нужно уже. Нашли - и зашибись)

Щиток в 3D / реальности:

Не лень же было в 3D моделить)) А схемки нет? Непонятно, нафиг там кросс-модуль и где фаза с выхода УЗМки..

Johnny27 написал : Не лень же было в 3D моделить))

:) Я вообще обычно ленивый, но тут рисование заняло один вечер, а пользы принесло много. Я быстренько обмерил шциркулем автоматики, узошки, клеммы, узм, рубильник и счетчик. Щиток тоже мой - все размеры точные до 1 мм. Шинку IEK нашел в нете - кто-то уже рисовал ее. 3D моделирование в свое время мне сильно помогло, когда я делал сантехнику. помогло именно определится что, как и куда. Тут у вас в электрике хоть и по проще, но тоже определиться не помешало. Вот, например, варианты "до" и "после" обдумывания:

Johnny27 написал : А схемки нет? Непонятно, нафиг там кросс-модуль и где фаза с выхода УЗМки..

Схемка кончено есть. Выход с УЗМки идет на верхний рядок с УЗОшками, а также на рубильник. У меня тогда не было наконечника подходящего диаметра обжать вместе провода 10+6. В итоге 10-кой у меня подключено "все" до автомата на варочную (от которой идет 6-ка), все остальное 6-кой.

А вот небольшой фотоотчет установки этого щитка:

В 1-й день подключал "низ". Была идея оставить побольше запаса - дурная идея. к вечеру стало понятно, что всю пачку проводов я не запихаю под пластрон, если только ногами. Следующим утром переделывал аккуратнее решив оставить "разумный минимум" для земли и нулей, а фазу переделывать не стал, поэтому в щитке можно наблюдать некоторое смешение стилей подключения. После переделки низа стал заводить верх. Низ у меня в основном розетки, верх - свет и кабели от выключателей. Там как известно 3x1.5 да еще и клеммы - так что шло гараздо легче. Жаль клемм маловато. Для выключателей мне по идее нужны аналог NLP, только без земляного контакта. Я нашел у ABB аж три варианта (два пружинных и один винтовой), но конечно ни черта нету в нашем городе, все только на заказ.

Фотки поближе:

Что-то все молчат :)

ХТО ЗДЕСЬ? =))

Дак а чо? Теория освоена грамотно: всё зафиксировано, ограничители, клеммы, аккуратно.

wislord написал : Для выключателей мне по идее нужны аналог NLP, только без земляного контакта. Я нашел у ABB аж три варианта (два пружинных и один винтовой), но конечно ни черта нету в нашем городе, все только на заказ.

Ой, фтопко их!.. Складские - только .NLP, а NL, NN, LL - заказные 8 недель из Франции. У меня был запас, я потом перешл на .NLP и перестал дёргаться.

wislord написал : Что-то все молчат

ну если оочень хотите... могли бы и до магазина доехать за НШВИ 10 квадрат , а не использовать НШВИ-2 НА 6 квадрат.

или это меня зрение обманывает?

Solovey написал : ну если оочень хотите... могли бы и до магазина доехать за НШВИ 10 квадрат , а не использовать НШВИ-2 НА 6 квадрат. или это меня зрение обманывает?

Зрение - что надо, но если посмотреть внимательно две НШВИ 10 у меня использованы - они у меня есть, но не понравились. Не знаю почему, но они слезают после обжима, в то время как НШВИ-2 на 6 держатся намертво. Скорее всего вторые длиннее..

Cs-Cs написал : ХТО ЗДЕСЬ? =))

Дак а чо? Теория освоена грамотно: всё зафиксировано, ограничители, клеммы, аккуратно.

Спасибо. И очень большое спасибо тому Cs - который блог пишет :)

НШВИ-2 на 6 держатся намертво

Но выглядит коряво. А чем обжималось?

UncleSam976 написал : Но выглядит коряво. А чем обжималось?

Местами да, местами ровно. Обжималось плоскогубцами Letherman skeletool и силушкой богатырской :)

Мда, я даже не ожидал, сколь громоздко эти щитки смотрятся в интерьере... Теперь понял, почему CS'у нравятся именно узкие типа U61.

местами ровно. Обжималось плоскогубцами Letherm skeletool

Широкий раструб нигде нормально не смотрится.

Сравните свой обжим и обжим спецовым инструментом. На больших сечениях разница виднее.

Johnny написал : Мда, я даже не ожидал, сколь громоздко эти щитки смотрятся в интерьере... Теперь понял, почему CS'у нравятся именно узкие типа U61.

Ты, блин =)) Я накладные люблю ВСЕ =)) Во встроенных меня наружняя рамка бесит обычно, из-за неё щиток неудобно таскать при сборке =))

Cs-Cs, а помнишь, там на блоге кто-то говорил, что типа высокие узкие щиты смотрятся "неестественно"? Так я бы лучше два узких друг над другом зафигачил, чем один с двумя пластронами.
