vento2 написал : я бы добавил и немного поправил фото как на самом деле выглядел стояк до моей переделки и плюс батарея …это из той же квартиры

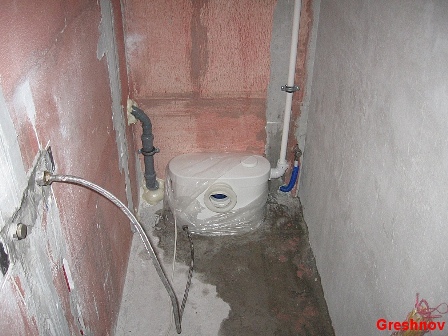

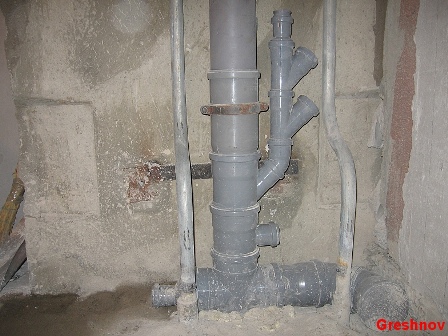

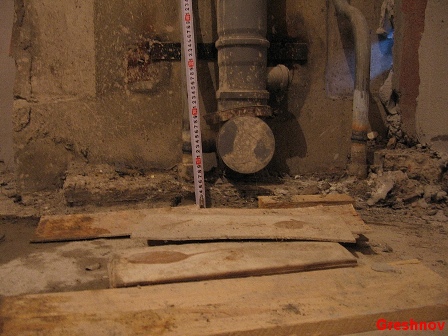

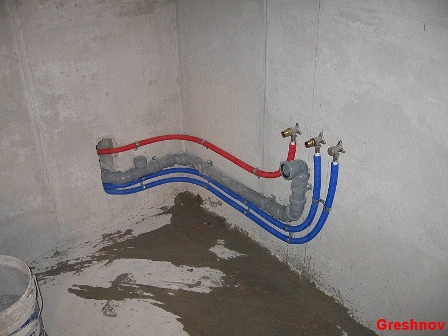

Я добавлю эти стояки тоже твоя работа:applause:

точно :)

prostochel написал : Такой вопрос я задаю потому, что после установки у меня водосчётчиков (специализированной конторой) заметно упал напор воды и особенно холодной, и теперь, я просто опасаюсь, что при установке любого другого дополнительного элемента (фильтра, обратного клапана) вода и вовсе "перестанет течь"...

Скорее всего,дело в обратных клапанах,встроенных в счетчик(в накидную гайку).Хорошо бы их вынуть и заменть такими,как на этих фото.Напор восстановится.

Greshnov написал : Да,с ваших альбомов(трёхходовой кран,фаровский клапан и др.) надеюсь без обид

Да о чем Вы:)Какие обиды?!Для этого и выкладываю:)

2 Greshnov пост #90, там HWFK06 ,если я не ошибаюсь ,каким макором таб 10 бар получилось?

Цитата: Сообщение от ДОКА Скорее всего,дело в обратных клапанах,встроенных в счетчик(в накидную гайку).Хорошо бы их вынуть и заменть такими,как на этих фото.Напор восстановится.

Однако, вот так новость! и вправду в описании счётчиков (у меня вот такие: Elster S100 (Германия)) написано следующее:"Магнитная защита и встроенный обратный клапан".
В честь праздников мне пока не удалось дозвониться до конторы, которая их обслуживает, но очень интересно, как они отнесутся к такой просьбе, заменить их "родные" обратные клапаны на другие, и кроме того магнитная защита слуяаем не встроена в ту же самую накидную гайку, да и что, в таком случае, за "зверь" такой эта самая магнитная здащита???

prostochel написал : как они отнесутся к такой просьбе, заменить их "родные" обратные клапаны на другие

Только за доп.плату.

prostochel написал : и кроме того магнитная защита слуяаем не встроена в ту же самую накидную гайку,

Нет:)

Сам-Бы! написал : 2 Greshnov пост #90, там HWFK06 ,если я не ошибаюсь ,каким макором таб 10 бар получилось?

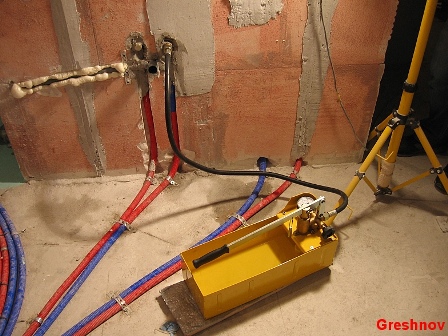

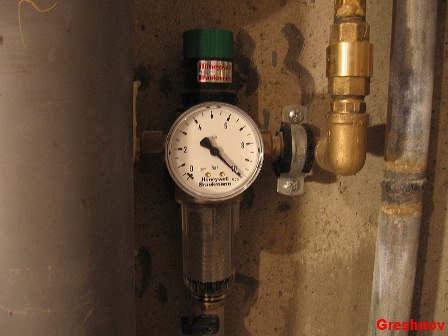

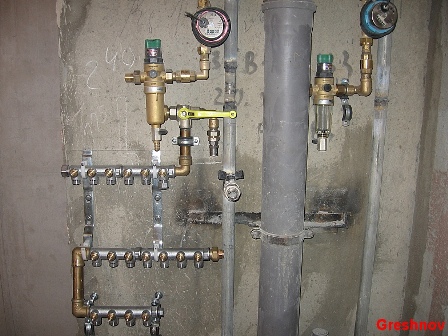

Фото сделано во время опрессовки (проверки трубопровода на герметичность)

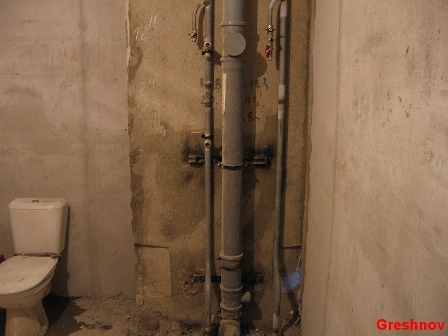

vento2 написал : я бы добавил и немного поправил фото как на самом деле выглядел стояк до моей переделки и плюс батарея …это из той же квартиры

По посту 91 Стояк ГВ который ДО, по своей конструкции типовой проектный и работоспособней для нагрева ПС этой квартиры. Разводка выполнялась изначально без установки водомеров, потому и краны выведены в низ.

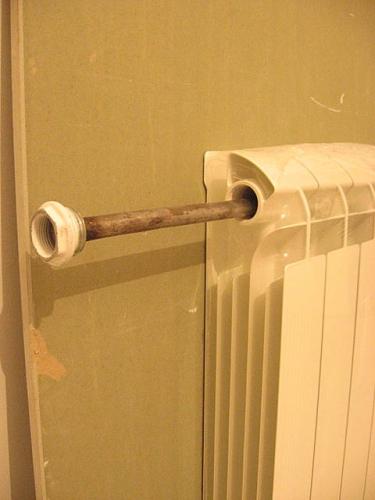

Батарея подсоединена практически одинаково в технологическом исполнении. Шаровый кран не является регулировочной арматурой. Дизайн Вашего подключения лучше.

2NAP По поводу стояка горячей воды, имеется ввиду как коряво и громоздка была сделана перемычка и конечно же расположение вводных кранов, которые стоят очень низко, что затрудняет последующий после ремонта доступ к ним и обслуживание. Понятное дело, что так и было, но от этого не легче :) Суть поста заключается в… как было и как стало…аккуратно и компактно с удобным доступом к запорным кранам в одном месте :) По поводу батареи…во первых использование металопластика в многоквартирных зданиях с центральным отоплением изначально спроектированных под железные трубы это как минимум опасно и плюс к этому, сам монтаж поражает своей эстетической «красотой» В данном случаи регулировка не нужна, так как сам «город» регулирует температуру теплоносителя в зависимости от уличной температуры, плюс к этому стоят стеклопакеты которые подразумевают производителем необходимость использовать режим проветривания для того что бы не застаивался воздух. И плюс к этому если уж прижмёт и будет очень жарко то кратковременное(пару месяцев) можно немного и прикрыть, главное не оставлять шарик в таком положение на постоянно и в конце отопительного сезона произвести контрольное закрытие и открытие его…как минимум это полезно в плане профилактики от закипания (прилипания) шарика. У шарика стопроцентное проход, что даёт как минимум сто процентную гарантию прохода теплоносителя в радиатор безо всяких помех, в том числе связанных с засорением как это часто бывает с регулировочными вентилями а так же в случаи аварии или ремонта (например переклейка обой) так же позволяет перекрыть и снять или заменить радиатор, а вот регулировочные особенно под термоголовку с этим могут быть проблемы, конечно можно поставить дублёром шаровой кран, но зачем городить огород?

prostochel написал : что, в таком случае, за "зверь" такой эта самая магнитная здащита?

Первые счетчики останавливались при приближении к ним сильных магнитов. Давая возможность потребителю пользоваться водой при этом ее не учитывая. Современные на магнит не реагируют.

vento2 написал : По поводу стояка горячей воды, имеется ввиду как коряво и громоздка была сделана перемычка

Она спрятана за обшивкой. По гидравлике она намного превосходит Ваш вариант так как дает больше воды на ПС. А по поводу тех пережимов что вы даете на стоски ГВ это еще вопрос?

Пластик на отоплении не увидел, прошу прощения. Для регулировки системы отопления раньше использовали трехходовые пробковые краны которые стояли на тройнике байпас и подача.

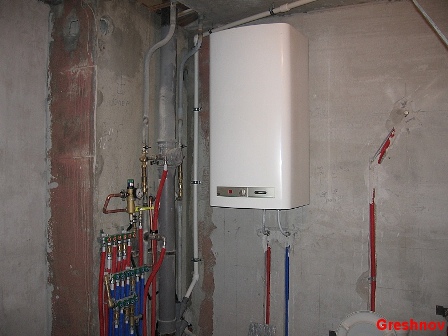

Специалистам. Скажете пожелуйста, как выполнявтся прочистка фильтров, что стоят после водомеров?

NAP написал : Специалистам.

Скажете пожелуйста, как выполнявтся прочистка фильтров, что стоят после водомеров?

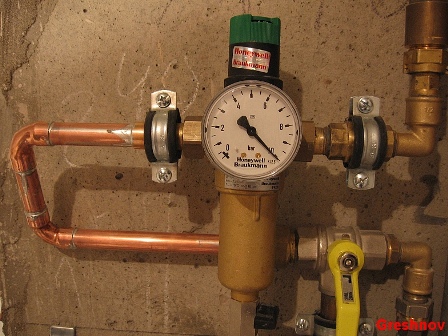

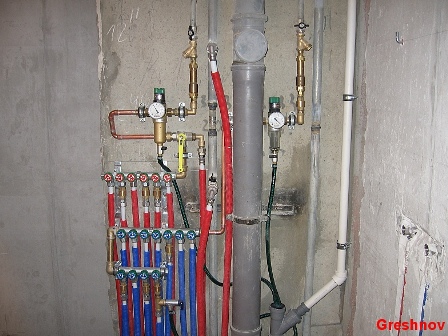

Простым открытием крана на колбе. http://honeywell-ec.ru/item/644/

2NAP

NAP написал : Цитата: Сообщение от vento2 По поводу стояка горячей воды, имеется ввиду как коряво и громоздка была сделана перемычка

Она спрятана за обшивкой. По гидравлике она намного превосходит Ваш вариант так как дает больше воды на ПС. А по поводу тех пережимов что вы даете на стоски ГВ это еще вопрос?

Пластик на отоплении не увидел, прошу прощения. Для регулировки системы отопления раньше использовали трехходовые пробковые краны которые стояли на тройнике байпас и подача.

трёх ходовой это конечно хорошо, но как минимум не нужно, так как будет всё прекрасно работать и так, а так же, это третий кран. если нужно снять радиатор в дальнейшем, то всё равно придётся ещё ставить запорные краны на входе и выходе радиатора и плюс к этому для установки трехходового придётся использовать сгон для его установки а это слабое звено во всей цепочке монтажа радиатора. мой способ на сварки как раз позволяет выкинуть все ненужные резьбовые скрутки. Как показывает практика, то в 99 процентов аварий связанно с повреждением и протечкой именно сгонных соединений :( по поводу стояка гор воды…то что было, выпирало за пределы тех шкафа и не позволяло ровно и аккуратно смонтировать новый полотенчик.
заужение стояка(вставка) в минус на один размер диаметра трубы, это разрешено и используется почти повсеместно во всех новостройках где стояки прямые и изначально идут без стандартного полотенцесушителя в виде изогнутого калача основного стояка.

Greshnov написал : Простым открытием крана на колбе

Обратная промывка предусматривает устроенный внутри байпас или как? Если нет обводного байпаса фильтр помыть без разборки невозможно. Открыв кран на колбе можно только частично смыть нарост на фильтрующем элементе.

NAP написал : Обратная промывка предусматривает устроенный внутри байпас или как?

Принцип действия В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю с несколько пониженным давлением, но это несколько снижает эффективность очистки. Режим промывки выключается простым поворотом ручки шарового клапана. Схема монтажа редуктора ниже:

NAP написал : Обратная промывка предусматривает устроенный внутри байпас или как?

Обратная промывка предусмотрена САМОЙ конструкцией ИМЕННО фильтра и в тех.документации это указано, что ЭТОТ фильтр надёлён такой функцией.Принцип работы:Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.

Стоимость фильтров с ТАКОЙ функцией,гораздо выше прямоточных и чтобы сэкономить,делают обводной байпас к прямоточнику.Закрыв кран на входе в фильтр и пустив поток через обводной байпасс на ВЫХОД из фильтра,получаем обратную промывку.
